tiistai 27. elokuuta 2013

RTL-SDR tikku taas tulille..

Tuli kaiveltua esiin taas tuo RTL-SDR tikku pitkästä aikaa.. Antennijohto jossa MCX tikkuun liittämiselle ja toisessa päässä UHF antennivaihtajan päässä vaan oli johonkin kadonnut joten piti väsätä uusi moinen.. Onneksi oli yksi tuollaisen tikun antenni tallessa josta sitten sai värkättyä moisen..

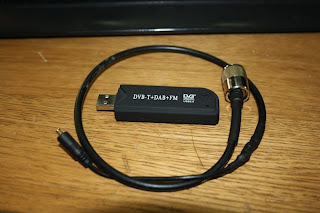

Lyhyt pätkä alkuperäisti antennikaapelia johon juotin kiinni n. 30cm pätkän RG58 kaapelia jonka päässä on UHF-liitin.. Josko sitä taas vähän tutkimaan taajuuksia :-)


lauantai 24. elokuuta 2013

"Puskaradion" fiksailua lauantaiprojektina...

Tuli aikoinaan jostain hommattua tuollainen ICON-merkkinen vanha kunnon "puskaradio" .. Tuollaisella, selenan lisäksi, itsekkin kuuntelu-urani aloittanut nuorena 10v ikäisenä..

Ihan täysiverinen tämä ei ollut vaikka toimiikin.. Helisee ja kolisee, piirilevy sisällä irti ja jotain muuta pientä joten oiva pieni projekti tyydyttämään ruuvaushalua hi..




Joku on tuosta irroittanut varmaankin jonkun tyyppikilven tms takapuolelta ja siihen tuommoinen reikäkin on porailtu joten tuli ajatus jos lisäisi samalla siihen ulkoiselle antennille liittimen.. Kaivelin miljoonalaatikkoa ja totesin että kyseiseen reikään sopii RCA-naarasliitin kuin nakutettu joten se kelpanee tähän käyttöön tälläiseen radioon..


Kuoret auki ja tuumailua.. Toinen piirilevyn kiinnitysruuvi puuttui kokonaan ja toisen muovinen kiinitystolppa oli poikki.. Ruuvi toiseen miljoonalootasta ja hieman pikaliimaa niin levy on taas lujasti kiinni radion sisällä. Kyljessä olevat kuulokkeiden ja ulkoisen virtalähteen liittimet myös tuli kiristettyä kun olivat löysällä ja heiluivat.


Tinailin antenniliittimelle johdot ja laitoin vielä varmistukseksi hieman kuumaliima ns. lukitteeksi liittimen mutterin päälle jottei pääse turhaan löystymään,


Kunhan tarrakirjoittimeen muistan ostaa tarranauhaa voisi tuohon vielä laitta ANT tai Antenni/Antenna tms. tarran lisäksi ettei siihen nyt kukaan vahingossa keksi vaikka jännitettä lyödä sisään..


video

OTH-Tutka iranista

"Over the horizon radar" tuuttaa taas nätisti, oletettavasti iranin suunnasta.. Siirtynyt hieman alemmas, oli aiemmin 10m alueella..

video

video

maanantai 19. elokuuta 2013

UHF-alueen skanneriantennin magneettijalan fiksailua

Kaivelin varastosta pitkään käyttämättömänä olleen UHF-alueen magneettijalan jota kuuntelukäytössä pitänyt autossa sillointällöin.. Antenni on collineaarinen 1/4 + 1/2 aallon piiska joka omaa 3.5dBi vahvistuksen.. Viritetty sinne 440-450MHz hujakoille ja on aika laajakaistainen.. Miksei tuo lähetysantenninakin kelpaisi esim 70cm hamibandilla tai PMR446 alueella, tosin eihän pemarilla lisäantenneja... ;-)

Ongelmanahan antennissa on tuo magneettijalka, jonka vuoksi se varmaan onkin haudattu varastoon.. Magneetin pohjassa oleva suojus joka siis suojaa autonkattoa naarmuilta oli lohkeillut pahasti ja lähti kevyesti nyppimällä kokonaan irti.. Ajattelin kokeilla miten soveltuisi käyttää kontaktimuovia tuossa suojuksena, lisäksi heitin vielä mankun reunoille kierroksen muovista sähköteippiä varmistukseksi, aika näyttää.. Mankku ainakin tarraa todella hyvin peltiin kiinni, toinen juttu on kuinka tuo kontaktimuovi sitten kestää ulkokäytössä mm. pakkasilla jne.

Vanhan suojan jämät poistettu

Pläts! :)

Muovi leikattu jalan muotoiseksi ja teippi varmistukseksi


Liittimenkin oli joku syönyt päästä, noh uhf+uhf-sma adapteri
kun ei sma-liittimiä näemmä miljoonalaatikossa ollut

Valmiina kuuntelupuuhiin

torstai 15. elokuuta 2013

HP DPS-600PB B projekti valmis!

Noniin, vihdoin ja viimein sain tuon virtalähteen koteloinnin suoritettua sitten kunnialla kotiin.. Työn jäljestä voi moni tietysti olla mieltä, erimieltä ja mitä tahansa mielipuolta mutta omasta mielestäni tuosta tuli ihan siisti värkki.. Nyt pitäisi vaan keksiä millä värkillä tuosta koittaisi repiä sitä 40A tai yli virtamäärää kokeeksi ulos..

Maalailun jälkeen tänään oli hommana virtalähteen kiinnitys koteloon jne. hommelit, tuhrautuihan tuossa taas mukavasti parituntia ruuvatessa...

Tuuletin ja naparuuvit kanteen...

Virtalähteen kiinnitystä pohjaan..

Alkaa oleen "suht ready".. johdotusten kiinnitystä yms vaille..

Naparuuvi-johtohässäkkä

Up & running

Valmis lopputulos odottamassa käyttöä

tiistai 13. elokuuta 2013

HP DPS-600PB B -projekti: koteloon ilmareikiä ja maalausta..

Tänään projekti jatkui sillä että porasin kotelon molempiin kylkiin 60kpl 5mm reikiä ilmanvaihtoa varten sekä virtakaapelin läpiviennille reiän kotelon takaseinään. Hieman hienoa hiekkapaperia ja muuten epäpuhtauksien putsaus pinnasta ja maalia päälle..

Piirtelin tussilla näppituntumalla täpät jonka jälkeen piikillä alku ja poralla läpi..

Musta maali pintaan ja päälle mattalakka.

maanantai 12. elokuuta 2013

HP DPS-600PB B -projekti edistyy

Tänään sain kipastua kaverilta pari koteloa powereille mitä hän oli töissä pokannut.. Lisäksi käväisin tuossa paikallisessa elektroniikkaliikkeessä (vekoy) hakemassa hieman tarvikkeita, mm. piuhaa, abikoja, naparuuveja, tuulettimen sormisuojineen jne..

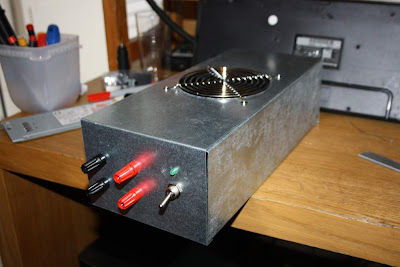

Kotelon työstö tuli alotettua tänään, alkuun reikä tuulettimelle 110mm rasiaporalla, vaikka tuuletin on 120x120 riittää tuo hyvin.. Tämän jälkeen reiät naparuuveille, virtakytkimelle sekä virtaledille ja pieni koekasaus. Vaikuttaa ihan hyvältä.

Seuraavana etappina sitten ilmareiät kylkiin, reiät ruuveille jolla kotelo suljetaan, virtajohdolle & vedonpoistoläpiviennille reikä ja lopuksi maali pintaan.. Mattamusta + mattalakka oli ajatuksena, se lie sopiva..

Niin, koteloon tosiaan tulee ruuvit jolla se kasataan kiinni, ei jää törröttelemään kuten koekasaus-kuvassa.. Tästä kerkesi jo eräs viisastelija huomauttamaan IRC-keskustelussa :-D. Ehkäpä lisään vielä jonkunlaisen kantokahvan powerin kanteen joka ylettää tuon flektin yli..





sunnuntai 11. elokuuta 2013

Päivitystä HP DPS-600PB B powerin modifioimisesta radiokäyttöön

Olen aikaisemmin julkaissut blogissani juttua HPn valmistaman DPS-600PB serveripowerin muuttamisesta radiokäyttöön.. Normaalistihan tuo virtalähde ei anna 12V linjaan mitään ulos sellaisenaan jne. Muutoksen jälkeen 12V linja on jatkuvasti päällä ja jännite nostettu 13.3V korkeudelle.. En ole testannut nostaa ylemmäs koska netistä löytämäni informaation mukaan 13.5V ja yli nosto aiheuttaa epävakautta virtalähteen toimintaan..

Aiemmassa jutussa (linkki juttuun) muutos toteutettiin pienelle lisäpiirilevylle josta on lähdöt serverille sekä powerin ohjausliittimet jne. Nyt kun taas sain pöydälle moisia useamman, vein muutosta senverran pitemmälle, että tutkin miten muutoksen voisi toteuttaa suoraan powerin pääpiirilevyille ja jättää tuon pienen levyn kokonaan pois.. Hetken yleismittarinkanssa istuskeltua homma oli selvä ja 2kpl nyt muutettu "uudella tavalla" onnistuneesti. Vaatii toki hieman enemmän kolvin ja tinaimurin käyttöä kun poistaa pienelle printille menevän lattakaapelin päälevyltä jne, mutta lopputulos on mielestäni parempi, varsinkin jos powerin aikoo koteloida uudestaan...

Tässä kuva muutoksesta kun pieni piirilevy on poistettu kokonaan.
Klikkaa kuvaa nähdäksesi täyskokoinen versio

Projektia piisaa ;)


torstai 8. elokuuta 2013

2m "Tukiasema" pystyyn..

Pitkänaikaa mennyt pelkän käsikapulan varassa tuo 2m workkiminen niin kotiQTH:lta kuin /portaappelinakin.. Nyt tuli hankittua kotiin autokone kun osui silmään sopivanhintainen käytetty Yaesu FT1900E 2m FM-rigi.. Perus 2m radio max 55W lähetysteholla, näppärän kokoinen ja fiksu peli..

Antenniksi väsäsin pikapikaa perinteisen 1/4 aallon GP-antennin mallia uhf-runko ja messinkitankoja + muutama abiko. Antennin nostin n. 8m korkeudelle maasta kiinnittämällä sen yläkerran parvekkeelle, apumastona 8m onkivapa josta pari ylimmäistä palaa napattu pois. Sopii muuten lähes kuin nakutettu tuohon motonetin 8m vapaan UHF liitin sisälle kun 2 ylintä palaa on irroitettu, hieman junttasin sinne kuumaliimaa samalla kun sillä suojasin antennia alapäästä ettei mene UHF-rungon läpi koksiin vesi.. Syöttökaapeliksi ei  harmiksi ollut käsillä kuin RG58 ohkaista koksia, ei sitä tosin tullut kun alle 10metrin veto niin ehkä tuo ei mailmaa kaada, vaihdetaan sitten joskus parempaan jos muistetaan :).

Pieniä testailuja tässä tänään illalla tehnyt, toistimia kuuluu mukavasti: Seinäjoki, Lapua, Pietarsaari ja .725 Ruotsin puolelta, luultavasti tuo Sundsvallissa sijaitseva, sekä tietenkin Vaasan toistin.. Suora kuso tuli testiksi myös ajettua OH6ALPOn kesämökille Iso-Kyröön, jonne matkaa lie n. 40km..  Toimii siis ihan mukavasti.
Lisäksi tuo käsikapulaa kiusannut kaapelimodeemin häiriö ei näytä tuohon tulevan, olisiko tuo kun antenni on tuola ulkona korkealla eikä tässä välittömässä läheisyydessä.



Seinäjoen 2m toistin kuuntelussa kuvaushetkellä.. Tulee ilman kohinoita..
