torstai 20. heinäkuuta 2017

OHFF-0010 Lauhanvuoren kansallispuisto On The Air!

Lomapäiviä närpiön mökillä viettäessä herkesi ajatus osallistua radioamatöörien kansallispuisto-aktivointiviikkoon lähistöllä sijaitsevasta Lauhanvuoren kansallispuistosta.

Tuumasta toimeen ja suunnittelu käyntiin, 1 vuorokausi puistossa luonnosta nauttien ja kusoja pitäen.. Varustuksena pakattiin mukaan teltta, makuualustat- ja pussit, HF-radio sekä antenni, 80Ah vapaa-ajan akku, vaihtovaatetusta, uimakamppeet sekä muonitusta ja ruoanlaittotarpeita.

Reissu aloitettiin närpiön mökiltä lomatyyliin pitkään nukkuneina, ajeltiin rauhassa paikanpäälle ja muutaman kävelyretken myötä saatiin kaikki tavarat leiripaikalle saakka. Leiriytymispaikaksi oltiin jo valmiiksi kansallispuiston kartasta katseltu Spitaalijärven rannalla sijaitseva telttailupaikka jonka varustukseen kuului kuivakäymälä sekä tulentekopaikka.

Paikanpäälle päästyämme Suvi ja Oskari aloittelivat teltanpystytyksen, itse heittelin 80-10m "Windom" OCF-Dipolin puidenoksille ja ryntäsin auttamaan leirin pystytyksessä. Muutamat testikusot 40m bandilla ja ruoanlaiton pariin. Muonituksen puolesta olimme varustautuneet purkkihernekeitolla sekä jalostajan "pussikanakeitolla", jälkimmäiselle erityisesti suositus - helppoa ja erittäin herkullista, sekä sekalaisella määrällä erilaisia hedelmiä pikkunälkään ja ilta-&aamupaloiksi..


Leiripaikka.

Hernerokka keittyy.
Kuten arvata saattaa, kansallispuistossa missä ei ole juuri naapureita ja heidän plasmatelkkareitaan - oli taajuusalueet erittäin puhtaita pohjahäiriöistä, parhaimmillaan, tai pahimmillaan, tuli SSB-yhteyksiä pari pidettyä niin, ettei vasta-aseman signaali nostanut mittaria lainkaan mutta kuso kulki silti!

OCF-Dipoli puunoksalla.

Teltta-asema. FT450 & 80Ah vapaa-ajan akku virtalähteenä.

Omalla panoksellamme osallistuimme tähän aktiviteettiviikkoon reilu 60QSOn voimin, joka riittää jo tekemään aktivaatiosta virallisen (44 Qsoa, 44 = Flora Fauna) ja näinollen OF6GZT/p aseman lauhavuoresta workkineet voivat kuitata kuson yhdeksi hakiessaan OHFF-kansallispuistoawardia.

Kiitos vasta-asemille!

Ja jos jotain miinusta pitää keksiä reissusta niin polttiaisia nousi illalla VALTAVAT määrät kiusaamaan, eivät mitenkään mukavia kusokavereita!  Paikkana muuten erittäin hieno, suosittelen!

Muutama kuva vielä perään


OH6GZT&OH6EZU/QRM Oskari silhuetti spitaalijärvellä.

Laituriapitkin uimaan!

Pitkospuut leiripaikalle.

lauantai 8. heinäkuuta 2017

Portable-akun koeajoa syväpurkautumisen jälkeen..

Joissain aiemmissa blogipäivityksissä on esiintynyt rakentamani akkuboksi jota olen käytellyt /p-operoinnissa, pääasiassa EU-101 raippaluodossa/björkössä.

Peten radio- ja elektroniikkablogi: Akkuvirtaa peditioille
Peten radio- ja elektroniikkablogi: Akkuboksiin pientä päivitystä
Peten radio- ja elektroniikkablogi: Svedjehamnin näkötornin valloitus vhflla

Sittemmin kiireessä on peditiointi jäänyt vähemmälle niin tuo akku unohtui ulkovarastoon (about sama lämpötila ulkolämpötilan kanssa) yhdeksi talveksi ja pääsi syväpurkautumaan. Nyt kesälomalla tuli ajatus osallistua vk.29 radioamatöörien kansallispuistoaktivointitapahtumaan (mikä sanahirviö, lie yhdyssanavirheellinenkin) ja tarve akkuvirtalähteelle niin kaivelin akun esiin tuumaten että ainakin kotelo on kelpo jatkossakin..

Vapaa-ajan akkujenhan kuuluisi hiukan paremmin kestää tämmöistä rääkkäystä niin päätin kokeilla vieläkö tuosta olisi käyttökelpoiseksi. Akku laturiin kunnes ei enää ota latausta sisään, lepojännite sama kuin uutena. Noh, se ei paljoa vielä kerro niin kuormitustestit olisivat tarpeen.

Alkuun n. 3 viikkoa latauksen jälkeen aloitin kokeilut, ajelin digimodella kymmenkunta qsoa 100W täydellä teholla, jännite tippui saman verran mitä muistaakseni aiemminkin täydellä 20A kuormalla ja lepojännite pysyi ennallaan. Virittelin akkuun muutaman H4-lampun kiinni, laskelmallinen kuorma 10A - jolla kuormitin akkua n. 3 tunnin ajan. Ensimmäisen 2h aikana kuormitusjännite tipahti 0.2V ja viimeisellä tunnilla 0.1V.



En testaillut enää illalla kuormitusta radion kanssa, aamulla lepojännite näytti 0.3V vähemmän kuin testien alussa, kuormituksessa ei jaksanut enää 100W keydown-lähetettä vaan senverran alas tippui jännite että rigi boottasi. 50W:lla sai pari qsoa heitettyä jonka jälkein sama toistui. QRP-teholla workkii vielä pitkään..

Lopputuloksena tuumailua että varmasti tuo yhden päivän SSB-workinnan kestää helposti, workitaan se mitä riittää ja kun loppuu niin ... no sitten tehdään muuta :).

Kuulemisiin bandilla viikolla 29, päivästä en vielä osaa tarkemmin sanoa mutta asematunnuksella OF6GZT/P OHFF-0010 olen(/olemme) äänessä (Lauhanvuoren kansallispuisto, tarkempi sijainti Spitaalijärven rannalla).

tiistai 16. toukokuuta 2017

Johdollista internettiä OpenSpotille mokkulanperässäkin..

Aiemmassa bloggauksesa oli SharRF OpenSpot laitteesta jolla voipi liittyä kotoa- tai mistä tahansa DMR-radioverkkoon. Laitteessa kuitenkin tuo yksi miinus on ettei sitä voi kytkeä wifiin, sille kelpaa vain RJ45-liittimestä syötetty internet-yhteys.

Monia mokkuloita ja 4G-reitittimiähän löytyy mistä löytyy LAN-kytkin sisäänrakennettuna, omasta mokkulasta vain ei sellaista satu löytymään.. Mokkulani kuitenkin on 4G-mallia ja varsin pätevä etten näe syytä sen päivittämiseen, surffailin internetistä TP-Linkin wifi-boksin joka osaa toimia wifi-tukiasemana, asiakkaana tai toistimena.

Itse tilasin boksin vajaan 30€ hintaan täältä.

Se mitä itse hain, on tuo asiakkaana toimiminen wifi-verkossa eli laite kytkeytyy wifiverkkoon ja luo siitä verkon RJ45 liittimelle jonka kautta saa napsattua sitten johdolla OpenSpotille, tai mille tahansa muulle laitteelle joka langallista verkkoa tarvitsee




Näppärän kokoinen, samaa kokoa itse laite kuin virtalähde.. Ajatuksena oli katsella tälle jostain 2- tai 3-usb porttia sisältävä powerbankki jolla voi sitten ruokkia niin tätä wifipurkkia kuin openspottia, ja tarpeen vaatiessa vielä mokkulaakin - nämä kaikki laitteet kun syövät "usbisähköä" - näppärää?!

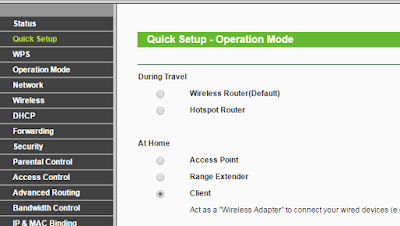

Pientä konffausta, laite oli helppo laittaa asiaksmoodiin - laite käyntiin, wifin kautta sisään vakiosalasanalla ohjeiden mukaan ja vaihto client-modeen..


WiFi-verkon vaihtoa en vielä tutkinut miten se tehdään, toki nopsastihan tuon purkin resetoi ja yhdistää toiseen wifiverkkoon, ei ole homma eikä mikään. Täytyy vain muistaa laittaa mokkulan asetukset purkkiin ennen reissuunlähtöä jos ei ole aateekoota tms. tulossa mukaan jolla asetuksia voisi räplätä.

Hiukan nopeus- ja pingitestailua läppärin kautta..  Lenovo X201 (i5 jne aikakauden kone) langattomalla antoi nopeustesti 4Mb/s hitaamman yhteyden ja lähes puolta isomman pingin kuin purkin kautta "johtonetillä".. Kyllä tuo selkeästi alle 30€ laitteeksi on pätevä. Täytyy vielä tutkailla minkälainen virrankäyttö tuolla on, mukana tullut virtalähde on 5V/1A.

Läppärin wifikortilla
"Piuhanetillä" tp-linkin kautta



Toimii!
Wireless Wire Wan? WWW - yeah.

perjantai 12. toukokuuta 2017

DMR - DV4Ministä SharkRF:n Openspottiin...

DMR kiinnosti ja kiinnostaa.. Paikallista toistinta vaan ei ole eikä ihan lähitulevaisuudessa välttämättä tulekkaan niin hotspot-tyyppinen aktiviteetti on ollut kiinnostuksen aiheena..



Noin vuosi takaperin hommasin DV4MINI USB-donglen joka toimii digimodeemina, jonka kautta pääsee esim. juurikin DMR-radioverkkoon kiinni.. Aikansa sen kanssa takkusin mutta toiminta oli vähän niin ja näin.. No liikenne toimi hyvin verkosta radioonpäin mutta radiosta verkkoon, huh.

Tikku tuntui juoksentelevan missä sattuu, no ei fyysisesti mutta taajuudeltaan. Illalla kun säädit taajuudet tarkasti kohdalleen ettei bittierroreita tule, oli yön aikana kuun asento hieman muuttunut ja taas oma puhe verkkoon meni pätkivänä rakeisena soosina joten innostus lopahti aika äkkiä.

Myöhemmin sitten löytyi netistä huhua Shark RF OpenSpot nimisestä laitteesta jolle luvattiin huomattavasti parempi taajuusvakaus, toimii "standalone" laitteena (DV4Mini vaati kaverikseen tietokoneen), tarvitsee vain hiukan sähköä joka sekin hoituu perus "usb kännykkälaturilla". Pitkän aikaa tuota tuli katseltua kunnes sitten päätin hukata yhden ylimääräisen radion ja käyttää osan siitä saadusta rahasta tuon hankintaan. Ei ihan ilmainen kuitenkaan ole (~220+toimitus).

Tilaus -> Toimitus alle viikossa kotiovelle DHL:n toimesta ja sittenhän alkoikin se säätäminen! :D

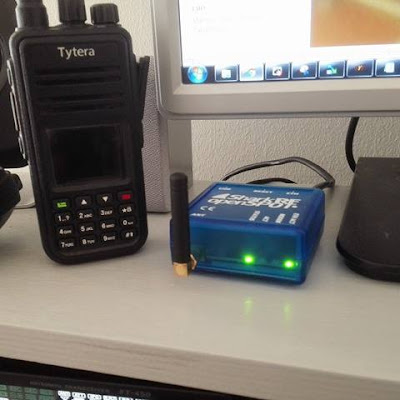

Laite on aika näppärän kokoinen, helppo konfiguroida ja aika äkkiä lähti toimimaankin.. Toki toinen tarina on sitten lisätä radioon oikeat konffit jotta kaikkiin haluttuihin ryhmiin pääsee käsiksi yms. En lähde tässä enempää avaamaan tuota DMR:n perusluonnetta eli näitä puheryhmiä yms. itsekkin kun vielä melko keltanokka näiden asioiden kanssa olen mutta ainakin englanniksi löytyy suht paljon tietoa guuglella, suomeksikin jonkunverran sivustolta dmr.fi.

Äkkiseltään laite tuntuu hyvältä, toimii kuten kuuluukin, toki muutama miinuskin löytyy, mutta DV4Mini tikusta tuttuja ongelmia ei ole ollut. Toinen iso plussa mini-tikkuun verraten on se että puheryhmiä voi vaihtaa suoraa radiosta käsin, ei tarvitse aina kirjautua brandmaister-sivustolle, jonka palvelimien kautta DMR-"puhelut" välittyvät ympäri ämpäri maapallon, ja sieltä klikkailla minne haluat puhua.

Miinukset josta mainitsin, tai oikeastaan ainut iso miinus tähänmennessä on tuo virhelogituksen puuttuminen. Vaihdoin muutamaa asetusta jonka jälkeen hostpot ei enää yhdistänytkään suomen brandmaister-palvelimelle. Tässäkohtaa ainoat vian ilmaisijat on statusledi joka vilkuttaa punaista ja infosivu joka sanoo "Connector connecting". Sen enempää syytä, tai muuta infoa mistä yhteyden toimimattomuus johtuu, ei löytynyt. Vaihdoin asetukset takaisin miten olivat aiemmin - ei. Resetoin koko boksin ja konfiguroin dmr.fi ohjeiden mukaan kuten aiemmin - ei. Jossainkohtaa päätä raavittuani aikani löysin advanced-asetuksista kohdan minne voi lisätä "backup serverin" eli varapalvelimen jos pääpalvelin ei vastaa. Lisäsin ko. asetuksiin brittien brandmaister-palvelimen ja kas kummaa yhtes lähtikin heti pelaamaan..

Toinen pieni miinus on se että laitteen verkkoonkytkemiseksi on olemassa vain RJ45 ethernetportti eli laite vaatii pakosta "johdollista internettiä". Pelkän wifimokkulan, kännykästä jaetun netin jne. kanssa laite ei siis sellaisenaan toimi. Toisaalta, esim TP-linkiltä ym. valmistajilta on saatavissa pienikokoisia wifi-tukiasemia jotka  voi ohjelmoida toimimaan myös client- eli asiakasmoodissa, jolloin tukiasema yhdistää itsensä jo olemassa olevaan wifi-verkkoon ja jakaa tämän verkon kaapeli-liittimeen. Tälläisen avulla voi openspottia käyttää myös reissukäytössä mukavasti (laite tulossa, siitä myöhemmin blogissa kun saatu ja koestettu käyttöön).

Itse "nörttinä" luen isoksi miinukseksi tuon ettei minkäänlaisia logitiedostoja pääse selailemaan mistä näkisi mikä se varsinainen syy on, miksi yhteys ei toimi. Jos kaikki asetukset on kuten kuuluu (eikä vain "on" vaan ON), ja yhteys ei silti pelaa, on aika mielekästä lähteä debuggaamaan sillä perusteella että: juu, ledi vilkkuu punaista ja lukee "connecting" :D.

Noh, ajatelin kirjoitella aiheesta valmistajan support-forumin saitille minne saa ehdottaa toivomuksia tulevaisuuden firmwarepäivityksiin, ehkäpä tuollainen ominaisuus sitten saadaan - tai ei. Se jää nähtäväksi. Onneksi kyseessä on virolaiset valmistajat eikä kiinalaiset, jotka eivät juuri piittaa, mistään :).

Vajaan viikon käyttäkökemuksella, jos DMR kiinnostaa eikä toistinta ole, tai juuri ole tulossa, suosittelen.

POLA-kerhon kesänavajaisleirillä Laihian Rajavuoressa (26.28- toukokuuta) olisi tarkoitus lauantaipäivällä esitellä tuota DMR-toimintaa sekä OpenSpot-laitetta, tällä vähällä kokemuksella mitä tähänmennessä on kertynyt.

Jatkoa seuraa, seuraa seuraa, eli siis seuraa blogia :). Thx for reading. QRV pääosin 244 OH-ryhmässä.

lauantai 6. toukokuuta 2017

Varoituksen sana ebaystä löytyvistä radioiden ohjelmointikaapeleista..

Ostin tuossa Tytera MD-380 DMR-käsiradiopuhelimen. Entinen omistaja oli tehnyt aikanaan itse johdon jolla ohjelmoi radioa mutta ostanut sittemmin ebaystä(ko tuote) ohjelmointikaapelin joka tuli radion mukana minulle. Vanha omistaja ei ollut piuhaa testannut ja minulla sitten alkoi ihmettely että miksikäs tämä ei toimi? Windowsin pitäisi jotain edes herjata jos ei tunnista yms. No, tyterassahan ei itse ohjelmointikaapelissa ole älyä vaan se on radion päässä eli usbista kulkee "suoraa usbia" radion tupla-plugille, mutta mitään eloa ei tullut vaikka radiokin oli päällä..

Yleismittarilla mittailin että kyllä nämä pinnitkin menee kuten kuuluu, en sitten tsekannutkaan ettei sielä ole mikään oikoisessa (ja olihan sielä kuten myöhemmin ilmeni).

Päätin kuitenkin avata tuon tietokoneen pään ja .... no, kuvat kertokoot loput




Okei? Joku muuhun käyttöön tarkoitettu usb-printti joka on sähköisesti "sahattu" poikki, tai ainakin yritetty..

2 ja 3 pinnit oikosulussa eli radiolle menevät Data + ja -

Hetken tuota ihmettelin että mikä tämä on ?? Irroittelin piuhat sitten tuosta usb-platalta ja totesin että se oikosulku on siinä. Mikälie USB-TTL adapteri tuo lie ollut alunperin?


Kaivelin laatikosta ylimääräisen usb-kaapelin, teurastin ja juottelin piuhat keskenään oikeaan järjestykseen niin johan alkoi radiokin juttelemaan aateekoon kanssa..

ONNEKSI radio- tai tietokoneen usb-portti eivät tästä ottaneet nokkiinsa ja toimivat edelleen.






sunnuntai 30. huhtikuuta 2017

Wimo GPM-1500 asennusta uudelle QTH:lle

Maa on sulanut senverran että vertikaalin mastojalan kaivaminen maansisään onnistuu joten keväisen lauantaipäivän agendaksi muodostui antennin pysytyshommat.

Antennin mastoksi olin suunnitellut reilun metrin pitkää mastoputkea ja putken jalaksi vanhan ison terassivarjon jalustaa.


Kaivelin jalan noi 30cm syvyyteen maansissään ja lisäsin joka jalalle n. 20kg kivilaatat painoksi, aluksi vatupassin kanssa suoristelua mutta lopulta se työkalu joutui sivuun ja homma jatkui ihan silmämääräisesti. Kohtuu kivasti oli maa tosiaan sula ja kaivamisessa ei järin isoa työtäkään ollut.

Hetki ihmettelyä jotta putki on suora ja maat takaisin päälle, sitten jumppaa ja tamppaamista :).


Kun putki oli pystyssä ja antenni kasassa täytyi vielä kaapelikanavakaivella.. Kaivelin samalla kahteen suuntaan n. 10m 16mm2 kuparia maadoitukseksi, maadoituspiste tuossa mastoputken alapäässä, jalan yläpuolelta. Jämäkuparinpalan laitoin vielä antennin rungosta maadoitusliittimenä toimivaan mastokiinnikkeeseen vaikkakin eipä tuo tarpeen ole, ehkä enemmän näön vuoksi tms, ompahan maadoitettu jos naapureita kiinnostaa..

Kaapelin toin vanhan puutarhaletkun sisällä kaivettuna maahan, samaan kanavaan toinen 16mm2 kupareista ja mullat takaisin päälle. Nurmikonsiemeniä täytynee ostella hiukan paikkaamaan vahinkoja hi.



Antennin syöttöpisteessä on 30kpl ferroxcube CST19/11/12-3S4-ferriittirenkaita kutistesukalla lukittuna kaapelin päälle vaippavirtoja katkaisemaan.



Maatasot jäivät vielä asentamatta, tarkoituksena laittaa 80, 60, 40, 20, 15 ja 10m bandeille omat radiaalit 0.4mm2 puhelinkeskuslangasta upotettuna nurmikkoon. Rakenetelin jo hienon työkalun jolla kaapeli pudottaa nurmikkoon, harjanvarresta, taltasta sekä ongenvavanpätkästä :-D.

Maatasojumppa jäi myöhemmäksi, illalla alkoi sataa luntakin ja sitä aamulla ~10cm maassa joten odotellaan kesäisempiä kelejä sen kanssa.

Lopputulos: 20m toimii ainakin erittäin mukavasti kuten odottaa voikin, antenni virittyy LDG AT-200Pro2 virittimen kanssa 80m-10m kaikille amatööribandeille vaikka radiaalit vielä puuttuukin. Toiminnasta vielä muuten erikoisemmin ole tietoa muuten kuin että 20llä kyllä signaali on jo etelä-afrikkaan ja ameriikkaan kaikunut :).



Testit jatkuu. Kiitos antennin- ja ferriittejen, jälleen kerran erittäin nopeasta toimituksesta, kuuluu Jyrkille / Utec OY. Suosittelen!


lauantai 15. huhtikuuta 2017

Ei elektroniikkaa vaan "huonekalutuunausta"..

Hieman normaalista aiheesta poikkeavaa juttua tälläkertaa.

Monet kerrat on tullut netistä luettua "D-C-Fixillä" "tuunatuista" huonekaluista, eipä ole tullut vain koskaan tutustuttua tähän tasavirtakorjausmenetelmään ;).

Ikean kevytrakenteinen ATK-pöytä oli jo hieman kovia kokenut ja pöytälevystä maalikin hieman rapissut pois niin tuumasin jotta pitäisikö tuo pinta maalata vai mitä sille tekisi jolloin palautui mieleen nämä trenditermikkäät huonekalutuunaajat ja heidän paljon käyttämä kontaktikalvo..



Tuumasta toimeen ja prisman kautta kotiin, hieman tutustumista ja äheltämistä - pöydästä tuli jopa hieno. Kyllä nyt kelpaa irkata marmoritiskiltä! :-D Tuollainen 2m x 60cm pala taisi maksaa noin 10€, hiukan alle. Asennuksessa tarvitsee sakset, mattopuukon ja lastan - itse käytin lastanpuutteessa CD-levyn kantta. Tietenkin pinta jolle kalvo asennetaan täytyy olla puhdistettu rasvasta, pölystä yms. hyvän lopputuloksen saavuttamiseksi.


Aika näyttää kauanko tuo kalvo tuossa pysyy..

keskiviikko 12. huhtikuuta 2017

Kotitekoinen antennivaihtaja auton takaluukkuun HF:lle

Kun autoon tuli asennettua HF-radio ja molempiin takalokasuojiin eri taajuusalueella toimivat antennit, tuli tarve myös antennivaihtajalle. Kaupalliset ratkaisut ovat melkoisen kalliita, joten tuli tarpeen kokeilla tehdä itse..

Erilaisia releitä läpikäyden paikallisen (vekoy) valikoimasta.. Ohjaus normaalilla 1/0-kytkimellä auton edestä, ohjauskaapelina "jotain random 0.5mm2 piuhaa" mitä nurkista löytyi..

Alla kuvat reletoteutuksesta sekä mittauksia keinokuormaan vaihtajan läpi.. Toimii! :)







tiistai 11. huhtikuuta 2017

Uudelle QTH:lle antennia ja RF-kuristimen suunnittelua..

Ääneenkin pitäisi nopsasti päästä joten päätin uudelle QTH:lle laittaa ensialkuun antenniksi GPM-1500 laajakaistavertikaalin, asennettavuuden helppouden ja rakenteen takia. Ko. antennista kun ei sojota 1,5-2m pitkiä maatasoja joka suuntaan niin myös suht lähelle maanpintaa asennus onnistuu, eikä antenni ole järkyttävän kallis.

Samaan pakettiin tilasin kasan Ferroxcube CST19/11/12-3S4-ferriittirenkaita syöttöpisteeseen asennettavaan RF-kuristimeen. Kuristimeen tulee 30kpl ko. renkaita joka nostaa esim. 25MHz-taajuusalueen impedanssin 1600ohmiin. Tuolla rengasmäärällä kuristimen pitäisi toimia täysin 80-10m alueilla, toki 6m myös antennista "löytyy" mutta on erittäin huono hyötysuhteeltaan ko. bandilla.



Samanlainen antenni, tosin ex-omistajan hieman tärvelemä (kelasta pätkä poltettu oikoiseen yliteholla kaiten) minulla oli ensiantenni entisessäkin QTH:ssa ja hyvinhän tuo palveli, varsinkin 20-10m välillä. Tälläkertaa ei ole pelkoa jotta antennista olisi kelaa tms. tärvelty kun se odottaa käyttämättömänä paketissa :).






maanantai 3. huhtikuuta 2017

Antennit alas, QTH:n vaihdos edessä..

Erinäisistä, lähinnä sijaintiteknillisistä syistä päätettiin tuossa vaihtaa QTH, tai siis QTH:n sisältö uuteen asuntoon.. Uusi QTH sijaitsee 10km päässä nykyisestä, vanhan vaasan alueella..

Antennithan tietenkin oli ensimmäisenä mielessä, kirjoja voi paiskoa pahvilaatikkoon mutta 6m korkeudessa olevaa 6m mastoputkea + 5,x metrin antennia ei ihan ilman apuvälineita alas saakkaan..

Otimme erään sunnuntai-aamupäivän hommaksi kolmen miehen voimin tiputtaa CP-6 sekä Aerialin dipoli alas. Hyvinhän ne sieltä saatiin tiputettua, huomattavasti vähemmän meni aikaa kuin nostossa ja kaikki säilyi jopa ehjänä!

Kiitos talkoissa mukana olleille! OH6GZT is now QRT.



tiistai 21. helmikuuta 2017

Pientä korjailua MFJ analysaattorille

MFJ:n analysaattorista kytkinvarsi kaput..


Vekoyn valikoimasta löytyi ainakin kuvasta päätellen saman näköinen nappula joten noutamaan vain.. Pieni väriero nappuloissa oli mutta ei mitään mainittavaa jota edes huomaisi, ehkä alkuperäinen on vain "hiukan auringossa haalentunut".

Pieni operaatio ja taas toimii. DIY kustannukset sen ~1€ + bensat vekoylle.






lauantai 11. helmikuuta 2017

Halpa "IoT" lämpötilaseuranta (ESP8266 + Onewire)

Hauska, turha ja edullinen projekti - Lämpötilaseuranta nettisivulle!
Hacklabin IoT-iltaman innoittamana tuli rakenneltua kotiin muutama lämpötilasensori jotka päivittävät käyräntynkää nettisivuilleni. Tässä pieni howto Suomeksi.

Allekirjoittaneen anturidataa :).


Esim. ulkolämpötila, saunan lämpötilä, jääkaapin? Ihan mistä nyt haluaa sitä dataa lukea :).

Tarvikkeet:
- nodemcu ESP8266 (ebay klik
- OneWire sensori (ebay klik
- 4.7kOhm vastus
- USB-Kaapeli (josta kulkee myös data), tietokone, usb-virtalähde ja piuhaa..

Softapuoli:
- Kun tarvikkeet on hankittu, asenna ensimmäisenä Arduino IDE
- Käynnistä ohjelma ja avaa Preferences-ikkuna
- Lisää osoite http://arduino.esp8266.com/stable/package_esp8266com_index.json
Additional Board Manager URLs-kenttään.
- Avaa "Boards Manager" Tools-valikosta, Board menu -> install esp8266 platform.
- Valitse ESP8266 boards-valikosta (esimerkin tapauksessa NodeMCU 1.0 (ESP-12E Module))

Nyt liittäessä USB-kaapeli alempiaan levyyn (ohjelmointilevy, ylemmän levyn USB on pelkkään sähkönsyöttöön), pitäisi tietokoneesi olla kykeneväinen keskustelemaan espin kanssa (näkyy COM-porttina).

Tee tunnus ja kanava thingspeak.comiin. Sieltä saat API-avaimen jonka avulla espi lähettää datan palvelimelle joka piirtää siitä käppyrän..

Koodi: http://oh6gzt.fi/temp/koodi.txt

Siinäpä tuo ohjelmapuoli, kun asetukset on laitettu kuntoon (api-key, field, wifi-asetukset), voidaan koodi kääntää ja upata espiin (nuoli oikealle kuvake Arduino IDE:n työkalupalkissa)

Sitten HW-puoli eli ESP+1-Wire jne.

Hardware tarvikkeet


Sensori kyketään perinteisen one-wire kytkennän mukaan

Anturin kytkentä

Kytkennän toteutuksen saa tehdä miten tykkää mutta esimerkkinä jos käyttää GPIO14-pinniä datan tuontiin ESPille, mahtuu tuo 4.7K vastus mukavasti GPIO- ja VCC-pinnien väliin levylle.

Vastus juotettuna levylle ja johtolähtö anturille.
Siinäpä tuo alkaisi olemaankin, kannattaa toki sitten olosuhteiden mukaan suojata niin tuo ESPi kuin anturikin, alla muutama esimerkki omista kötöstyksistä. Hauskoja värkkäilyhetkiä!

ESP koteloituna (eh, kuumaliimaa)

Anturi suojattuna kutistesukalla
Thingspeak on vain yksi tapa piirrellä käppyrää tiedoista. Tulevaisuudessa olisi ajatus katsella saisiko Munin-noden tekemään datatilastoa mittauksista, jolloin olisi mahdollisuus seurata paljon pitemmällä aikavälillä, Thingspeakissa kun on omat rajoitteensa..

Thingspeakin sivuilta pystyy kyllä valitsemaan montako mittaustulosta taulukossa näkyy mutta muuta historia ei ole selattavissa. Mittausdataa voi kurkistella Thingspeakin kautta tai upottaa datatauolukon vaikka omalle nettisivuilleen..

Kurkkaa tästä minun sensoreidin dataa (jos käytössä): http://oh6gzt.fi/temp/
