sunnuntai 20. toukokuuta 2018

SSA Portabletest & Sainion muistokilpailu portablena

Tänään sunnuntaina 20.5. olikin ajatus radioaktiiviseen päivään luonnon helmassa, tosin ei metsäkeikalle vaan paikalliselle laskettelumäelle, tarkoituksena osallistua SSA-portabletestiin sekä mahdollisesti Sainion muistokilpaan.

Reissu aloitettiin lahjakkaasti myöhästyneellä aikataululla, SSA-Portabletest kun alkoi klo 10SA, oltiin mäen alhaalla about siihenaikaan. Ensisilmäyksellä tuumattiin että tuleekohan koko hommasta mitään kun paikka näytti kuhisevan maastopyöräilijöitä. Tarkemman aiheeseen tutustumisen jälkeen todettiin etteivät pyöräile mäen päälle, saati sielä sijaitsevan näkötornin läheisyyteen. Radioreppu selkään, loput roinat kainaloon ja ylös mäkeä.

Antenni oli ajatus vetäistä tornin yläpuolelle, 5m lasikuituvapaan mutta olin sitten muistanut tornin korkeuden liiankin pieleen, syöttökaapeli ei todellakaan riittäisi niin korkealle, jos hamshack sijaitsee laskettelumäen huipun "maankamaralla". Noh, eikai muutama metri sinne tännne vaikuta, saahan antennin kuitenkin yli 60m merenpinnan yläpuolelle, 2km päässä rannasta. Virittelin vavanpätkän tornin ylätasanteen kaiteeseen, vapaan narua jonka avulla tiputin antennia n. metrin tornin ylätasanteesta. Viikset puidenoksille ja ääneen. Radio sijoitettiin näkötornin yhtedessä olevan "lähtötasanteen" alle, hiukan edes varjoa ettei suorassa auringossa koko päivää tarvitse viettää.

80/40m dipoli, riittävän korkealla vs puuraja?
Kusoja tuli ihan mukavasti, SSA-Portabletestissä kusoja raavittiin XYL:n kasaan 18kpl multi-one luokassa ja Sainion muistokisassa (tämän workin singleop) 22kpl. OH-keli 80m:llä oli hyvä, 40mllä ei niinkään. 40mllä tuli logiin pääasiassa norjalaisia SSA-testin logiin.

Yaesu FT817 & 7Ah 12V akku
Mukava päivä, ihmettelijöitäkin riitti mutta ei vakoojiksi epäilty. Jopa yksi radioamatööri oli eksynyt mäenpäälle, tosin aivan muissa kuin radiointitarkoituksissa. Makkarapaketti kylmälaukusta jäi paistamatta kun puut unohtui kotiin, kaupunki ei toimittele puita kotaan kun keskus ei ole auki.

Kun Suvi ajeli kusoja 40llä, ajattelin kokeilla korkealta paikalta myös 20m workintaa. Virittelin 20m dipolin 45 asteen kulmaan tornista puuhun, vaan radioon kytkiessä havaitsin että jotain mätää on antennissa, Mitään bandilta ei kuulunut ja pieni TX-kokeilu osoitti että radio herjasi heti High SWRää. Liitintä irroittaessa kun maapuolen kontakti irtosi, alkoi pientä mekkalaa bandilta kuulua mutta eipä häävisti. Olisiko edellisellä reissulla antennia purkaessa koaksiaali- tai toinen liitoksista vaurioitunut. Täytyy tutkailla antenni kuntoon ennen seuraavaa reissua.

Ylhäällä 80/40 perhosdipoli ja alempana 20m vaurioitunut dipoli.

maanantai 14. toukokuuta 2018

Antennirakentelua, 80/40m perhosdipoli retkille..

Tänään tuli radiohommia harjoitettua senverran että töidenpäälle mittailin 80m ja 40m dipolin viikset 0,75 monisäikeisestä päällystetystä kuparilangasta, kiinnitys BU-50 1:1 baluniin ja virittelemään.. Ajattelin alkuun viritellä antennin läheisessä puistossa mutta ei oikein löytynyt soipivia kiintopisteitä mihin antennin laittaa roikkumaan, narua kun oli kokonaiset 20m matkassa niin äkkiähän se loppui kesken..

Hetken turjaamisen jälkeen päätin nostaa dipolin remoteasemalle puunoksalle, sp. ~10m ja inv-v viikset alaspäin.. Hyvinhän tuo siinä sitten onnistuikin, tosin viiksiä sai lyhentää aika reilusti.. 80m elementeistä lähti varmasti 1,5~2m molemmista ja 40 elementeistä puolisenmetriä.. Dippi 80m:llä 3700 ja 40m:llä 7080, lie ihan hyvä koska aktiviteetti portablehommissa tulee keskittymään SSB-workintaan, ainakin toistaiseksi.

Toki rigi oli mukana repussa testikusoa varten, antenni kiinni ja ikäväkseni huomasin että remotesaitille on ilmaantunut 8s sähköpörinä, niin 80 kuin 40m alueille, prkl!...!! Tästä huolimatta onnistui kusonpito nopsalla kokeilulla ihan mukavasti ympäri kotimaata, olihan sielä yksi vasta-asema myös portablena 5W:lla äänessä, antenni kuitenkin toimii.

Remotesaitin uusi häiriö vaatinee tutkiskelua, jos häiriö on jatkuva niin täytynee miettiä uudelleen onko sinne järkevää sijoittaa radiolaitteita lainkaan, nytkun kotiQTH:llekkin on lupa laittaa kunnolla antenni, eikä pelkästään "takapihaviritelmiä".

73 seuraavaan kertaan - perhosdipoli joutuu kunnon koestukseen ensikertaa seuraavana sunnuntaina SSA-portabletestissä.


QRP Aktiviteettia pilvilammella

Menneenä viikonloppuna aktivoitiin Pilvilammen Aurinkolaavua 20m bandilla..

Mahtava keli, ei nimeksikään tuulta, aurinko paistoi eikä ötökätkään vielä herännyt täysin talviuniltaan. Suunnattiin laavulle puoliltapäivin ja vietettiin koko iltapäivä siellä. Hieno paikka n. 6~7km pyörämatkanpäässä kotoa.

Yhteyksiä syntyi ripakopallinen niin minulle kuin XYL:lle. Paikkahan oli otollinen myös /QRM Oskarin viihtyä koska kiipeilykiviä riitti enemmän kuin tarpeeksi, unohtamatta laavun kattoa :).

Tulevana sunnuntaina olisi SSA-Portabletest 80/40m alueilla, siihen olisi ajatus osallistua XYLn kanssa Multi-One luokassa paikallisen ~50m korkean laskettelunyppylän näkötornista (+6m)  ristidipolilla ja 4W teholla.



perjantai 11. toukokuuta 2018

Antennilupa!

Wow!

Tänään tuli vuokranantajantaholta tieto että saan asentaa mastorakenteita talonpäätyyn.
Ei siis enää takapihalle, matalalle asennettuja viritelmiä vaan antennit saa katonrajojen yläpuolelle!

Mahtavaa!..

Ehkäpä tuohon talonpäädylle nouseepi kahteen putkeen, toiseen tuo X300 VHF/UHF-keppi, toiseen Gainmaster 15-11-10m käyttöön ja 2m bigwheel, sekä toisesta putkesta citywindom tms. EFW-antenni tuonne takapihantaakse pellolle.

Saapa nähdä tarvitseeko tuota remotesaittia lopuksi vihkiä käyttöön lainkaan, se kun on edelleen hiukan vaiheessa :).

maanantai 7. toukokuuta 2018

/portable setin testailua takapihalla..

Minulle tuli taannoin kunnoltaan täysin kysymysmerkkiä oleva FT-817 160m-70cm QRP allmode TRX joka osoittautui testailuissa ihan toimivaksi kamppeeksi.. kts. Blogipostaus radion putsailusta jne.

Kun radio vaikutti toimivalta, täytyihän sille hankkia virtalähde mitä käyttää "puskareissuilla".
Akuksi valikoitui vekoyn tarjonnasta ~2kg painava 7Ah lyijyakku (151x65x94mm) ja tälle sopiva max 1A latausvirraltaan automaattilaturi.. Virtajohto rakenneltu asianmukaisesti suojatuilla liittimillä ja tupla-sulakepesällä jne. Kaapelia 1mm2 parikaapelia, n. metrin pituinen virtajohto. Riittää hyvin akulta radiolle ja kestää tarvittavan kuormituksen.

Antennipuolella toistaiseksi "pelkkää lankaa" eli puoliaaltodipoli 20m:lle, ajatuksena tehdä ns. "linkkidipoli" jossa voi antennia jatkaa lattaliittimillä.. Perus antenni 0,5mm2 mkemiä käyttäen ei paljoa 20m:lle paina.. Syöttökaapelina RG58a muutama pätkä joita voi tarpeen vaatiessa sitten yhdistellä toisiinsa naaras-naaras-jatkoliittimellä.

6m lasikuitutolppaan 20m dipoli Inv-V asennuksena ja kiinni radioon, no 8S-yksikön kohinarähinä eli tulipa todettua ettei tuo bandeilla oleva häiriö ainakaan sähköjohtojapitkin tule radiolle. Kourallinen kusoja siinä tuli pidettyä mm. italia, espanja ja pisimpänä san marinoon. Tuosta kun nousin sytyttelemään grilliä niin XYL OH6EZU jatkoi ja workiskeli myös muutaman EU-maan ensimmäisinä QRP-yhteyksinään.

Ensiviikonloppuna jos keli on hyvä, voisi pakata rigin reppuun ja lähteä läheiselle pilvilammelle laavulle paistelemaan makkaraa ja pitämään kusoja :).


maanantai 30. huhtikuuta 2018

G5RV kokeilussa takapihalla

Lauantaina pidettiin pienet takapihan talkoon vaimon kanssa, haravointia ja siivoilua sekä antennihommia.. Nappasin GPM1500-kepakon pois käytöstä ja korvasin G5RV:llä.

Antennin keskipisteen ripustin Spiderbeamin 12m HD-poleen, ylimmän palan jätin vavasta pois ja keskipiste tuli hiukan reilu 10m korkeuteen, avolinjan alapää n. 25~30cm maanpinnasta. Syöttöpisteessä tällähetkellä RF-Choke koaksiaalista, antennin ohjekirjasessa kun kerrottiin että ferriittibalunit eivät ole suositeltavia käyttää ko. antennityypin kanssa?? Antennin toinen viiksi menee talon takana olevan huoltotien yli puuhun ~10m korkealle oksanyli, toinen on takapihan aidassa n. 2,5m korkeudella.

Yhtenä mielenkiintona tuo 80m bandi, josko sitä saisi kotimaankusoja - muutama kokeilu ja antenni tuntuisi vetävän erittäin hyvinkin kotimaanyhteyksiin, sivuoireena kusoilusta kolmannen yhteyden aikana kuului keittiöstä PAM PAM PAM, sielähän se naapuri ikkunantakana, kuuluu muminaa kaiuttimista - no niimpä tietenkin. Se siitä onnistumisen riemusta..

Antenni tuntuu kuitenkin toimivan huomattavasti GPM1500sta paremmin ainakin 20 ja 30m-alueilla, AT-200Pro2 tunerilla näyttäisi virittyvän kaikille alueille 80-10m välillä. Kokeilut jatkuu, voipi olla että kesänaikana koitan siirtää koko antennin tuonne kauemmas pellolle, ehkäpä tuo 80m naapurinhäirintäkin katoaa sen myötä - olisi helpompi ehkä kun alkaa viljelemään ripakopallista ferriittejä kaiutinkaapeleihin yms..

Tällähetkellä tällä antennilla logissa jo brasilia, kiina ja useampi jenkki.


Selkeästi se jotain säteilee, kuvassa 20m minut kuulleita asemia 30.4 alkuillalla



DX Hunt käynnissä

CQ DX..?


maanantai 23. huhtikuuta 2018

Uutta "identiteettiä" bandeillle

Useamman vuoden jo haaveillut nimikirjainkutsun hankkimisesta mutta eipä olet tullut aikaiseksi hommattua - ennenkuin nyt! Tuossa taannoin täyttelin viestintäviraston sivuilta sähköisen hakemuksen ja tänään pätkähti sähköpostitse uusi lupa, alkuperäinen sitten etanapostissa perästä..

Jatkossa siis pääosin äänessä varmasti täällä uudella koolilla, toki vanhankin pidän voimassa.

Kuulemisiin, tulkaa nappaamaan "uusi päänahka" heh heh..


torstai 19. huhtikuuta 2018

FT-817 Saapui ihmeteltäväksi

Postikuski kuskasi Yaesu FT-817 QRP-allmode/allband rigin ihmeteltäväksi. Radion kunto oli epäselvä joten sovimme omistajan kanssa jotta tarkistan radion kunnon, mikäli vikoja ilmenee - ja osaan ne korjata, korjausarvion ja tämän kaiken jälkeen mahdollisesti olenko halukas lunastamaan ko. laitteen itselleni.. Fair enough.

Ennen itse laitteeseen siirtymistä voisi sanoa sanasen postin häsläyksestä vaihteeksi, paketti lähti asiallisesti matkaan pakettiautomaatista turusta, kohteena paikallisen S-marketin pakettiautomaatti. Noh, useamman arkipäivän (ja viikonloppu välissä) jälkeen paketti näytti edelleen olevan matkalla välillä seinäjoki - vaasa. Tuon välin, kun paketti on lajiteltu aamusta sjoelta vaasaan, paketit matkaavat yleensä saman vuorokauden aikana ja ovat noudettavissa iltapäivän aikana.

Pitkän odottelun jälkeen sitten saapumisilmoitus tuli, tosin ei puhelimeen vaan paperiläpyskänä postilaatikkoon - maksikirje, asiamiespostissa 5km päässä? JJFI-alkuinen seurantakoodi näytti (ja näyttää edelleen) paketin olevan kuljetuksessa sjoki-vsa. Käväisin sitten asiamispostissa ja tuo ko. kaivattu pakettihan sieltä löytyi, oli vain matkanvarrella vaihtunut maxikirjeeksi. No, pääasia että paketti löytyi - nyt tosin tuo JJFI-alkuinen seurantakoodi kummittelee minulle osoitettujen pakettien luettelossa kai hamaan tulevaisuuteen, ei nimittäin kuittautunut noudetuksi.. Samapa tuo.

Sitten radioon ->
Paketti auki ja noh, ensifiilikset oli aika meh - radion ulkonäköä ei voinut mitenkään eduksi lukea. Oli tarraa, möhnää nappienvälissä, p*skaa sielä ja täällä. En tullut napanneeksi kuvaa heti, vasta kun olin jo hiukan siistinyt radion ulkonäköä.

Ennen kunnollista puhdistusta
Eipä siinä lopulta kovin kauaa tarvinnut häärätä kun lian alta paljastui kuitenkin hyvinkin siisti yksilö. Näyttökin mukavasti naarmuton, joitain pieniä maalivaurioitakin löytyy mutta ne ovat pääosin radion alapuolella niin eivät näy.


Puhdistamisen jälkeen olikin sitten aika siirtyä tutkimaan radion toimintaa. Virtalähde/DC-kaapeli puuttui varustuksesta eikä itsellänikään sattunut olemaan sopivaa 4mm halkaisijaltaan olevaa DC-pistoketta miljoonalaatikossa. Radiossa kuitenkin on alakannen alla paristokotelo,  8 kpl AA-paristoja sisään ja jännityksellä painamaan power-nappulaa. Heräsihän se henkiin ja kohiseekin heti!


Hetken pyörittelyn ja ihmettelyn jälkeen alkutoteamus että kaikki napit ja nupit vaikuttaisivat olevan toimivia, ei suurempaa klappia tai muutakaan epämääräistä havaittavissa.

Testailua en vielä ole kerinnyt suuremmin suorittamaan. Pikainen koestus radion mukana tulleella 2m/70cm pamppuantennilla - ainakin Radio Suomipop kuuluu hyvin ULA-alueella. Rigi VHF:lle ja paikallisen toistimen taajuudelle - Toistin aukesi pikkuteholla (1W?) mutta kusoa ei syntynyt. Pyysikin sitten XYL Suvin (OH6EZU) kaivelemaan oman käsiriginsä esiin ja pidimme testiyhteytenä 2m suoralla taajuudella (makuuhuone - olohuone :)) FM-yhteyden. Rigi lähettää, ääntä lähtee hyvin ja kuunteleekin, ainakin VHF-taajuuksilla.

HF-testailuun ei ole oikein vielä ollut aikaa, eikä kotona sopivaa antennia. Tämä FT-817 kun on ensimmäistä mallia, ei ND, niin internetistä lukemieni kokemusten mukaan radion pääteaste on melko arka koville SWR-lukemille. Tuo kotipihassa seisova GPM-1500 kun ei mitenkään mainttavan hyvin ole vireessä missään, ja omistavani ATU:kin on "Min 5W, 10W suositeltava minimiteho"-speksattu niin en lähtenyt testailemaan jaksaako se alle 5W teholla alkaa virittelemään..?
Tarkoitus olisi hiukan testailla keinokuormaan tuota lähetystehoa HFn puolella, jos kaikki vaikuttaa olevan kunnossa, voisi tätä kokeeksi lähteä ulkoiluttamaan 80m ja 20m kevytrakenteisten dipolejen kera vaikka Raippaluodon (EU-101) suuntaan viikonloppuna.

AA-paristoilla käyttäessä radiolle ei luvattu kovin pitkää toiminta-aikaa, 5tuntia RX- päällä, joten melkoista patterien tuhlausta kun eivät ilmaisia nekään ole. Pikainen googletus ja virtaliittimen mitat löytyi. Vekoyn tarjonnassa sopivaa liitintä 0,9€ hintaan - ei paha investointi.

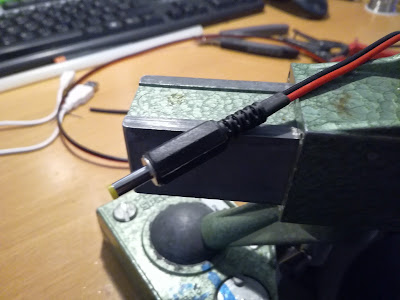

Huolellinen verkkojohdon valmistus ja näin rigi saadaan verkkovirran perässä olevaan muuntajaan (tai vaihtoehtoisesti ulkopuoliseen akkuun) kiinni.

Testailut jatkuvat, jos HF-puoli vaikuttaa olevan kunnossa niin eiköhän tämä "pöydälle" jää, vaikkakin päätoiminen käyttö tapahtuu varmasti luonnon puolella - vaelluksilla, geokätköreissuilla yms.. LA 21.4 saattaapi kuulua ensimmäiset pihaukset 80- ja 20m alueille jos onni on myötä :).

perjantai 6. huhtikuuta 2018

T20AAA-Design 1/2~aallon retkiantenni 27MHz:lle .... 1/3~aallon (tai 3/8) antenni 15m:lle?

Takapihalta kun löytyy tuo T20AAA-Designin mukaan tehty 27MHz retkiantenni (blogipostaus antennista), HF-Hamssipuolen antennia mittaillessani ajattelin että tsekataampas nyt käyrät tuostakin, jäi vahingossa 160-10m piirto päälle ja sieltä löytyikin sitten yllättävä erittäin matala dippaus, 6MHz:iä  LA-bandin alapuolelta. Ei käyrä kovin korkealla 24MHz alueellakaan ollut, kunnes nousikin sitten tuosta SWR 1:4~5 välille kunnes laskee taas LA-bandille..

Aika jännä huomio. Antennihan on siis alapäästä syötetty - ja sovitettu 5,2m lanka eli siitä tulee tuo noin 1/3~aaltoa 21MHz:lla..

Ei ihan heti tule mieleen 1/3-aallon antennia olleen kenellään käytössä mutta äkkiseltään analysaattorin piirtelemät käppyrät - ja mittaustulokset osoittaisivat että ainakin tuohon 27MHz lankaan voi tehoa ajaa huoletta 21MHz alueellakin.

Noh, hyvinhän se keinokuormakin vireessä toki on, täytyypä tässä kesäkelien noustessa ajella testauksia tällä ja mahdollisesti kokeilla hiukan lyhentää yhtä yksilöä jos saisi tuon dipin sopivasti keskelle 21MHz bandia, näitä kun muutamakin on onneksi nurkissa tehtynä.

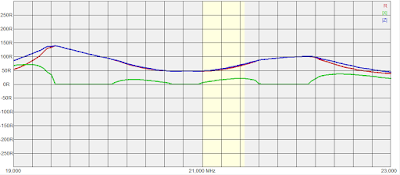

Alla hiukan tarkempia mittaustuloksia pistetaajuuksilta 100kHz välein.



Ei se ihan törkeitä näyttänyt 24MHz alueellakaan?



GPM-1500 Maatasotestailuja..

Pientä pohjustusta uusille lukijoille: Antennina asemallamme toimii tällähetkellä takapihalle asennettu "Wimo" GPM-1500 HF-vertikaali.. Antenni on n. metrin korkeudella maanpinnasta, 3m etäisyydellä talonseinästä. Antennin mastoputki on sähköisesti johtavana maansisässä n. 40cm matkan ja maan alle on kaivettuna 2x10m 16mm2 kuparit maadoitusta varten kahteen suuntaan antennista.

Lisäsin jossainkohdassa talvea tikulle muutaman random-mittaisen maatasolangan, tämä tuntui parantavan hiukan sitä miten antenni virittyy alabandeille, mitään mittaustuloksia tosin en tuolloin en dokumentoinut..

Värkkäsin tänään kokeeksi 1/4-aallon mitoilla maatasolangat bandeille väliltä 80-10. 80-20m välille on 1 maataso pr bandi, 15m:lle 2 ja 10m:lle 3. Pienen pihan tuomien rajoitteiden vuoksi on nuo pitemmät langat erittäin haastavia.. Muutama 20-30m lanka mahtuu kyllä pihaan mutta sitten liikkuminen pienellä takapihalla onkin erittäin haastavaa.

Antenni sijaitsee pihamme "oikeassa ulkoreunassa" terassilta katsoen. Vedin antennin syöttöpisteestä  langat takapihan aitaan, kahta 10m ja yhtä 15m radiaalia lukuunottamatta kaikki lähtevät aika lähelle samaan suuntaan - pientä aste-eroa toki on. 10-30m maatasot mahtuivat suoraksi pihaan, 40m maataso on 9m matkalta suorana jonka jälkeen tekee 90-asteen kulman ja jatkuu vielä metrin taloonpäin. 80m maataso sitten haastava olikin, ja tuskin sähköisesti on 80m:lle kunnolla toimiva. Lanka lähtee syöttöpisteestä, tekee 90-asteen mutkan jonka jälkeen jatkuu ~4 metriä seuraavaan 90-asteen kulmaan josta loput suorana. Maatason pää on n. 3m päässä antennista, terassin alla. 2 10m maatasoa ja 1 15m maataso lähtee antennin toisellepuolen.

Alla "hieno" paint-piirrustus maatasolangoista.



Alla mittailukäyriä Rigexpert AA-520 analysaattorilla mitattuna.

Ilman maatasoja:



Maatasojen kanssa:



Kuten tuloksista näkee - kyllä maatasoilla vaikutusta on mutta ei mitään erityisen merkittävää. Hiukan kun tuolta takapihan takana olevalta pellolta lumet sulaa - koitan heitellä puidenoksille ~20m pitkän lisälangan antennin huipusta - näin antennin kokonaispituudeksi tulisi ~27 metriä. Tästä sitten myöhemmissä vaiheissa - jos en ole kehitellyt jotain toista antennia siihen mennessä :).

keskiviikko 28. maaliskuuta 2018

Porjekti: Automaattiavaimen kunnostus osa 1

Hyllyssä pitkään lojunut, elämääkin nähnyt automaattiavainnusosa työnalle.. Avaimen alkuperästä / tekijästä tms. ei ole mitään hajua, jos tunnistaa niin saapi hihkaista. Kuten allaolevasta kuvasta näkyy - on tämä parhaat päivänsä jo nähnyt. Toinen pädeistä on joskus poikennut ja liimattu sekä haljennut ruuvinkohdasta.. Ei muutenkaan erityisen siistit nuo pädit ja jalustan maalipinnassa on toivomisen varaa..


¨

Avain purkuun ja pohja hiontaan, musta vasaralakkapinta voisi toimia? Alkuperäiset padit kelpaa lähinnä malleiksi uusille. Hacklabille visiitti ja uudet työnalle. "Ylijäämähyllystä" löytyi sopivia palikoita tuollaista "savulasi"-akryyliä joka on saman paksuista kuin vihreät pädit..

Hetki corelin kanssa ähellystä ja näytöllä onkin jo padinkuvat, akryylilevy laseriin ja leikkaus käyntiin.



Lopputulos alla, projekti jatkuu... :)



lauantai 24. maaliskuuta 2018

OH6GZT Remotebox! - suunnittelusta toteutukseen...

Pienen takapihan ja alueen häiriöisyyden takia tullut tuo remote-aseman perustaminen usein ajatukseksi.. Vertikaalit ei toimi kotimaankusoissa ja kohinataso on aina aika voimakas. Noh, pitkän tuumailun jälkeen päätin viimein tarttua toimeen ja aloittaa rakentelun..

Ajatuksena: Etäohjattava Yaesu FT450AT ja antenniksi "tuplawindom" eli OCF-Dipoli neljällä viiksellä, sijoituspaikka tuolla muutaman kilometrin päässä erään OK-talon autotallissa..

Laitteisto/osaluettelo mitä olen käyttänyt, voi olla että jotain unohtui poiskin:
- 19" Laitekotelo
- 12VDC Poistopuhallin rittal-puhallinrungolla
- Yaesu FT450AT -radio
- MSE MS12xx- max 28A hakkurivirtalähde
- LDG AT-200 PRO2 antenniviritin (tämä poistunee lopullisesta kokoonpanosta)
- DELL USFF PC (Core i5 3GHz/8GB DDR3/128GB SSD), Kiitos Juha/Hamdata
- Roland USB-äänikortti koneen oman äänikortin lisäksi (integ. digille, roland phoneaudiolle)
- 2kpl "Galvaanisia erottimia" vekoyltä audiolinjoihin + kotelot ja 10k potikat yms..
- Huawei "saippuaboksimokkula" + elisa-saunalahti 50Mbit 4G julkisella IP-osoitteella (ei NAT)
- 5dBi 4G/LTE "halpispiiskat" vekoyltä
- RF-kuristimet 2x30 Ferroxcube CST19/11/12-3S4 (1=50ohm@25MHz) UTECi:lta
- Comet Antennas alipäästösuodin myöskin UTECin varastosta.
- Kotikutoinen "tuplawindom", 4-viiksinen ocf-dipoli "Wimon" 1:4 1kW balunilla
- Koksia, MMJ:tä, Mkemiä, maadotuskiskoa, miljoona snap-on ferriittiä yms. pikkuhilpettä.
- Schneiderin 0-1-katkaisija lampulla paikallisohjaukseen sekä merkkivalo
- 230V/9A kontaktori powerin ohjaukseen
- KM-Tronic USB-ohjattava verkkovirtarele

Softapuoli:
- Teamviewer - etätyöpöytä
- Linphone - Phone äänensiirtoon
- Hamradio Deluxe - rigin ohjaukseen & digitalmaster digimodeille sekä HRDLog logiohjelmisto
- WSJT-X + JTalert JT/FT-modeille.

Pari suunnittelukuvaa sähköpuolesta (antakaa anteeksi: paintilla piirrettynä, ei cadiä).

DC-sähköpuoli
 230AC sähköt
Remotesaitin tietokone siis on aina päällä (tähänkin miettinyt vähemmän sähköävieväksi ratkaisuksi Raspberry PI:tä, jonka kautta voisi WakeOnLanilla herättää tuon tehokkaamman koneen?)

Tuttava sai pelastettua roskalavalta muutaman 19" räkkileveydeltään olevan siistin laitekotelon, toi ne "jakoon" hacklabille niin nappasin sieltä itselleni yhden.


Kotelo ei syvyydeltään ole räkki-ATK:lle sopiva mutta tähän omaan tarkoitukseeni loistava. Kotelossa oli 19" räkkireunukset mihin saisi hyllyt kiinni, no niitä ei minulla ollut ja tarkoitus oli toteuttaa projekti mahdollisimman omavaraisesti pienellä budjetilla niin päädyin irroittamaan ko. kiinnikkeet. Niitä hiukan modifioimalla sain ne uudelleenkäyttöön hyllykannattimiksi..


Hyllyt sahailin kuviosahalla vanerilevystä about sopivan kokoisiksi, ei jaksanut lähteä hacklabille sirkkelöimään jolloin olisi toki saanut viivasuorat - ihan hyvä näinkin - ei tämä mikään esittelytuote ole..



Hiukan maalia hyllynpintaan ja kasaamista. Kaappiin asensin potentiaalintasauskiskon mihin kaikki laitteet saa kytkeä, samaan maadoitettu myös kotelon runko sekä ovikin. Lisäksi nappasin roskaläjästä rikkinäisen rittalin tuulettimen, jonka runkoon flektiksi vaihdoin sopivan kokoisen 12VDC puhaltimen. Sahasin koteloon reiän radion yläpuolelle ja sijoitin puhaltimen siihen puhaltamaan ilmaa ulospäin. Kotelossa on kohtalaisen reilusti aukotusta kyljissä niin korvausilmaa tulee kyllä tarpeeksi.

Laitteiden sijoittelussa päädyin siihen, että virtalähde ja PC sekä mokkula tulivat alimmalle hyllylle, rigi ylähyllylle. Rakenteluvaiheessa rigin kaverina oli LDG AT200 Pro2 tuneri, joka lopullisesta kokoonpanosta jäänee pois koska ei remotesaitin antenni vaadi noin "jykevää" tuneria, rigin oman tunerin pitäisi pystyä hoitamaan mahdolliset tunailutarpeet.

Phone ja digi-audiolinjoissa molemmissa purnukat missä tasonsäädöt
sekä galvaaninen erotus.

Antennilinjaan alipäästösuodin sekä RF-kuristimet molempiin päihin.

ALC/Tunerin jne. mittareiden tarkkailuun HRD-softan lisäksi webkamera

Koneen integroitu äänikortti digimodeille, erillinen Roland USB-äänikoira phonelle.


Nettiyhteys on toteutettu Elisa-saunalahden 50Mbits 4G-liittymällä. Modeemina huawein "saippuaboksi" jossa 2 ulkoista antenniliitäntää. Antenneiksi mokkulalle hain paikallisesta (VEKOY) parin edukkaita kollineaarisia ~40cm pitkiä 4G/LTE-piiskoja. Antenneissa oli 3m pitkät ohkaiset RG-letkut mutta lyhensin ne häviöiden minioimiseksi tarpeellisen pituisiksi ja mokuulaan sopivat liittimet päihin, ylimääräistä kaapeleihin jäi varoiksi ehkä 20cm.

Pingi yleisiin palveluihin kuten googleen pysyi samana, kohtalaisena 20ms. luokassa keskimäärin. Signaalivoimakkuus ja nopeudet sisään ja ulos kasvoi huomattavasti. Mokkula boksin sisällä, omalla pienellä piirilevyllä olevalla kuparilaatta-antennilla sai downia noin 20Mbps ja uppia ehkä 5, antennien kera toteutuu luvattu huippunopeus 50/20, bueno!



Asensin lisäksi oveen kytkimen, mistä powerin saa päälle paikallisesti ja merkkivalon, koska boksi on toiminnassa (aivan kun sitä ei metelistä kuulisi). Hacklabille hankittiin taannoin rolandin tarraleikkuri niin tottahan sillä leikkien piti ovi liimailla täyteen turhanpäiväisiä merkintöjä (everybody loves stickers right?!?). No, on sielä yksi EI turhanpäiväinenkin - nimittäin tuo ohjausjännitettä koskeva varoitus.

Viimeisenä mutta ei missään nimessä vähimmäisenä antennista.. Antenniksi remoteasemalle päätin rakennella "tuplawindomin" eli 4-viiksisen OCF-Dipolin. Tällä pitäisi päästä workkimaan suurinta osaa HF-bandeista ilman suurempaa tarvetta tunerille, kompromissi joka toimii "kaikkialla jotenkuten". Remotesaitilla on erittäin korkeita vanhoja mäntyjä joihin antennin ripustaminen onnistuu mukavasti ja koko antennin saa ~20m korkeuteen maanpinnasta.

Antennin rakentelin 2,5mm2 mkem monisäikeisestä kuparilangasta sekä kaapista löytyneestä 1:4 1kW "wimon" jännitebalunista. Syöttökaapeliksi RG213, johon lisäksi ylempänä jo aiemmin mainitut kuristimet molempiin päihin.


Testailua testailua, vielä ei boksi ole lopullisessa sijoituspaikassaan mutta testiajoa on jo suoriteltu kotona, jolloin on paljon helpompi päästä säätämään kun boksi on samassa sijainnissa. Kaikki testailuyhteydet on pidetty internetin yli, kotinetistä remoteboxin 4G-bittiin ja homma tuntuisi toimivan varsin mukavasti. Phonekusoilussa audiotasoissa on ollut hiukan haasteita mutta nekin alkaa pikkuhiljaa olla selätetty. Meinasi olla audio joko liian vaisua tai aivan liian voimakasta.

Kunhan tässä kelit hiukan vielä lämpenee, heittelen antennin puihin remotesaitilla ja roudaan laatikon sinne - sittenhän se tositestaus alkaa :). Reportaasia blogiin sitten kun kokemuksia kertyy.

Digikusoilua remotena androidtabletilla peitonalta :)

Digimodetyöskentelyyn uusilla trendimodeilla tuttu WSJT-X, muille digimodeille pääsee sitten HRD:n digitalmasterilla tarvittaessa. HRD:ssä on mukavasti nuo mode, TX, yms kaikki napit saatavilla joten phonekusoilun ohjaus ko. ohjelmistolla on mukavan helppoa.

Muutama testikuso jo 10m SSB:llä ja FM:llä on tullut ajettua onnistuneesti.

SSB kuso menossa OH6EFX:n kanssa paikallisesti, ohjaus läppärillä + ääni perus "halpis pc-headsetillä"
Remoteasema toiminnassa, qso qso FT8lla!
Päivitys 1.4-2018

- Remotebox on nyt roudattu sijoituspaikkaansa ja asennettu paikalleen. Sähköistys OK, boksi maadoitettu talon päämaadoituspotentiaaliin 6mm2 kevillä jne. Seuraava etappi olisi koksi ulos tallista ja antennin heittely puihin. Antenniksihan on tulossa 4 viiksinen "windom" eli OCF-Dipoli. Jätin jokaiseen viikseen n. metrin ylimääräistä eli virittelyäkin on tiedossa..

Antennista ei toistaiseksi tässä vielä ole juuri kerrottu eli 1:4 jännitebalunilla varustettu 4-viiksinen "windom" tulee antenniksi, sen pitäisi kattaa suhteellisen mukavasti kaikki HF-bandit ja virittyäkkin siihenmalliin ettei erillistä tuneria tarvita. Tuolle AT-200Pro 2:lle kun on käyttöä reissuillakin..

Anyway, remoteboxi on nyt sijoituspaikkansa löytynyt ja testailtu raudan osalta muuten paitsi ettei äänessä vielä ole oltu.. Mukavasti tuntuu bittikin toimivan, 20~30M sisään ja 10-20 ulos.. Ihan FB!





Päivitys: 11.4.
Remoteaseman antennikaapelointi laitekotelolta ulos suoritettu, seinäläpivienti & kaapelin asennus seinälle siististi yms. Vielä kun antennin saa ylös ja viritettyä sekä kaapelin kiinni ulkona sijaitsevaan jatkoskohtaan (N-N), alkaa homma olemaan paketissa. Pieniä loppuviilauksia varmasti tarvitsee vielä tehdä mutta "voiton puolella" :).
