tiistai 17. helmikuuta 2015

Uutta antennivarustusta autoon

Tulipa pitkän tuumailun jälkeen tilattua auton antenni-setuppiin päivitystä.. Tällähetkellä kun toisessa takalokarissa on 2m alueen 1/4-aallon piiska APRS:lle ja samanmoinen katolla puheradiolle. Uusi setuppi on katolle Diamondin NR-770H ~1m pitkä dualband-antenni ja lokariin APRS:lle 5/8-aallon 2m piiska.. Toisessa takalokarissa onkin abt. saman pituinen CB-antenni kuin tuo 1,3metriä pitkä 2m säteilijä niin eikö ne käy yksiin kivasti :). Ei herätä niin huomiota epätasainen paikkamaalailtu maalipinta vanhassa rollassa kun antennit vie kaiken huomion :D. Samaan pakettiin otin vielä uuden UHF-jalan kattoantennille kun nykyinen on hieman jo elämää nähnyt ja kunnoltaan toispuoleinen..

Asennus täytynee suorittaa lähipäivinä kunhan pääsee lämpöiseen talliin ruuvailemaan..



Aikoinaan olin viisas ja säästin - tilasin kiinasta NR770-kopion, muistaakseni surmenin valmistaman.. Antenni toimi n. 2kk ajan autonkatolla ja lakkasi toimimasta kunnolla, SWR tapissa, en ole tutkinut tarkemmin mikä siinä on rikki.. Toki nyt kun vierekkäin laittaa alkuperäisen diamondin ja tuon kopion niin onhan niissä hieman eroa ulkonäössäkin sen lisäksi että kopio on 5cm lyhempi..



tiistai 10. helmikuuta 2015

Just testing - Yenka

Koulussa tuli elektroniikka-kaavioiden piirtämiseen tarkoitettu ohjelma "Yenka" vastaan jonka saa ilmaiseksi kotikäyttöön.. Piirtelimpä pari radioharrastajille hyödyllistä kaaviota aikanikuluksi ohjelmaa testatakseni..



lauantai 7. helmikuuta 2015

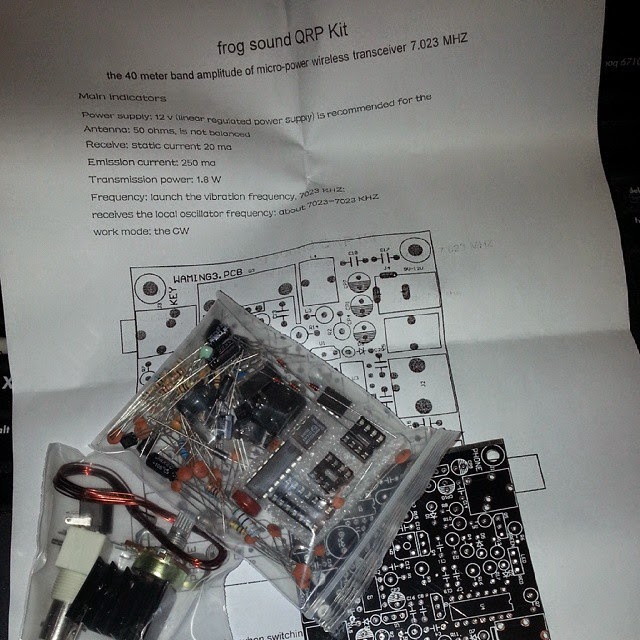

7023kHz CW QRP-TRX

Tulipa tänään vihdoin aloitettua tuon ~2W 7023kHz QRP tranceiverin kasaaminen.. Kiinanmiehiltähän tuo tuli tilattua ebaystä ja hinta oli vajaa 20€geä toimitettuna kotipostilaatikkoon.. Aika simppelirakenteinen laite, täytyy vielä vekoyltä hakea tuohon sopiva kotelo jonainpäivänä..



Ensimmäisellä istumalla sain reilu puolet komponenteista jo lämittyä printille ja tinattua kiinnikkin, josko huomenillalla (tai enstaina!) kerkeis tekemään loppuun.. Vaan tästä projektista lisää tulossa, stay tuned :).



perjantai 6. helmikuuta 2015

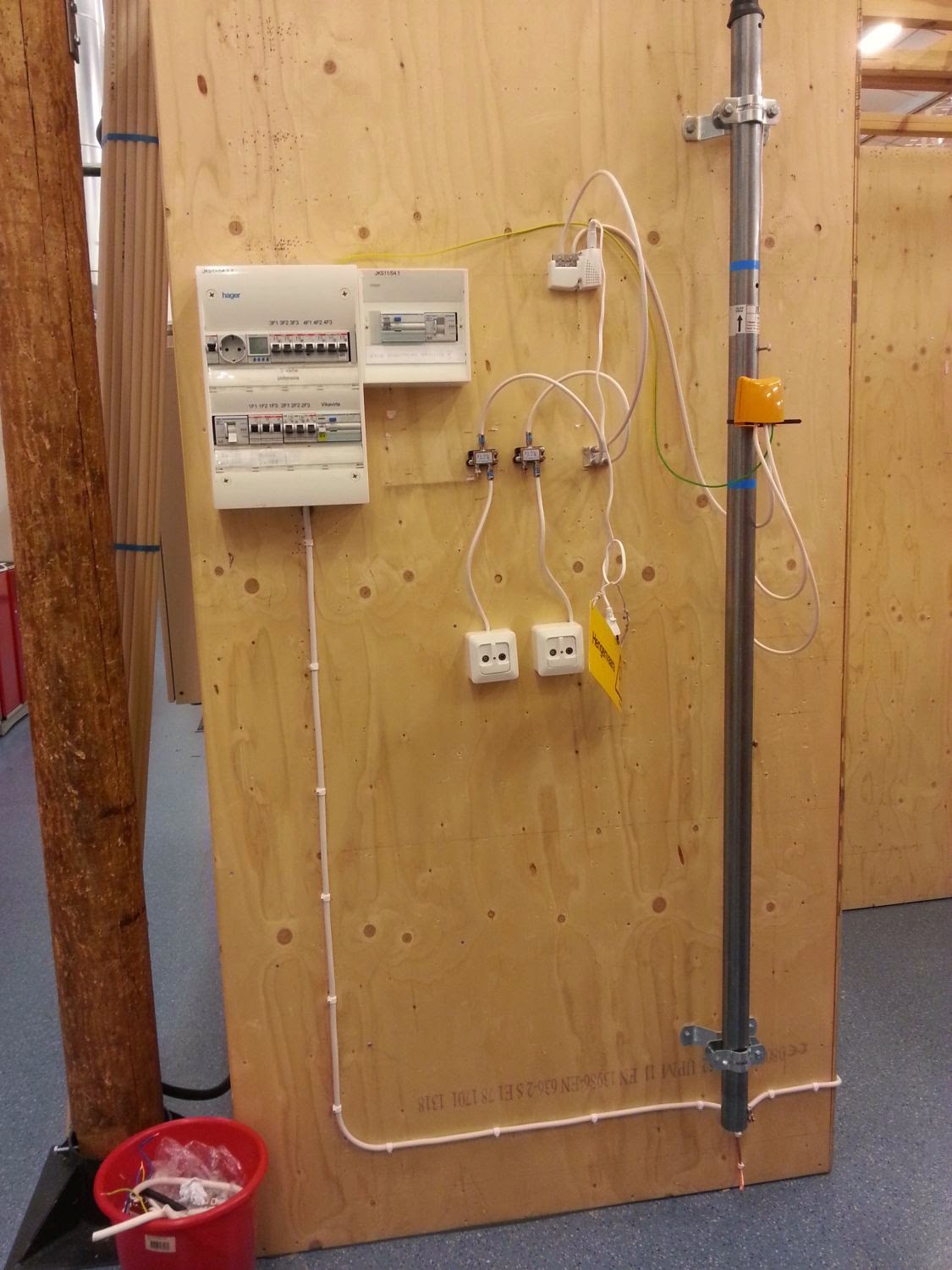

Pinta-asennus harjoituksia..

Ei nyt ihan elektroniikkaa eikä aivan radiotekniikkaakaan mutta sähkötekniikkaa silti.. Ajatuksena ei ole tässä blogissa juurikaan näitä kouluprojekteja sen tarkemmin käydä läpi mutta välistä ehkä jotain julkaista..

Pinta-asennus harjoituksia tehty tuola VAKK:lla, välillä muutakin kuin puuduttavia teoriatunteja.. Antennimasto, vahvistin, splitteri jne- johtoräpellyksineen ei kuulu minun asennukseen, joku muu jättänyt irroittamatta harjoitustyönsä.. Vaan sähkökiuas on asennettu tuonne koppiin, ei siitä silti saunaa tullut.



maanantai 2. helmikuuta 2015

Samsung 40" - fire it up...

Samsung 40" LE40R73BD taulutelkkari pimeänä, kuoret auki ja tarkastus olisiko kyseessä perusvika eli konkat pullistelleet liiaksi powerikortilla ja mitäs sieltä paljastuikaan.. Samoxit olivat tulleet tiensä päähän. Vekoy:ltä uudet Rubyconin LOW-ESR konkat tilalle ja johan laulaa taas :).

Osaluetteloksi muodostui:
4x 1000uF 10V Low-ESR elektrolyyttikondensaattori
2x 1000uF 25V Low-ESR elektrolyyttikondensaattori
1x 220uF 25V Low-ESR elektrolyyttikondensaattori

Vika paikallistettu!

Vioittuneet elkot irroitettuna
Uudet Rubyconin elkot asennettuna
Jännityksellä piuha kiinni ja testiä, ja toimii! Kulut hurjat 4,8€..
