tiistai 21. heinäkuuta 2015

14MHz portable-antenni

Kuten tuossa aiemmin blogissani kirjoitin, tuli ostettua lähinnä hetken mielijohteesta 15- ja 20m mobilepiiskat kirpparihintaan 15€/kpl tuolta pirkanmaan suunnilta.. Nyt kun piiskat sitten sain niin tuli mieleen kehitellä niille jonkunsortin portable-jalusta sekä maatasot mitä voisi käytellä satunnaiseen workintaan sielä-täälä.. Lähes kaikki tarvikkeet löytyikin miljoonalaatikosta niin eipä tälle projektille juuri hintaakaan tullut.

Osaluettelona:
- Vanha kamerajalka
- Kuumaliimapistooli ja liimaa
- UHF-autojalka ja 5m pätkä kaapelia
- Pellinpala jalan kiinnitykseen
- 0.35mm2 kaiutinpiuhaa maatasoiksi
- Abiko lattaliittimiä maatasojen "pikakiinnitykseksi" (paras vaihtoehto mitä närpiön halpahallista löytyi)
- Mustaa maalia

Väkästelin pellinpalasen mihin kiinnitin uhf-jalan sekä ruuvit maatasoille kiinni kamerajalkaan ja vahvistelin jalkaa sieltä-täältä kuumaliiman avulla.. Maatasoille laitoin pätkät piuhaa ruuvienalle kaapelikengillä ja toiseenpäähän abiko lattaliittimien naaraat.. Parempiakin vaihtoehtoja varmasti olisi mutta nämä nyt olivat parhaat mitä närpiön halpahallin valikoimasta löytyi.. Voihan ne myöhemmin vaihdella pois.. Lopuksi maalailin jalan mattamustalla maalilla ja siinähän tuo.

Testiqsoja ajelin muutaman 100W:lla ja esim. turkkilainen antoi 59+20 ja pari muuta EU-maata samaa tasoa.. Kuuntelussa vertailin n. 6m korkeudessa olevaa OCF-dipolia ja tätä, ei mitään mainittavaa eroa oikeastaan kummankaan hyväksi tai häviöksi joten tulos on aika hyvä mielestäni tuollaiselle 1,6m (ja 15€ hintaiselle) kepakolle .. Kokeilut jatkuu. Antenni meni kohtuu mukavasti myös vireeseen, 14.200-300 välin voi huoletta workiskella menemään.. 15m versio on vielä suuremmin kokeilematta, maatasot on jo valmiina ja antennia hieman virittelinkin mutta sen suurempaa tutkimista en ole vielä uhrannut siihen, ei tuntunut virittyvän yhtä nätisti kuin tämä ja kapeakaistaisempikin näytti olevan mikä on sinänsä outoa kun antenni on saman mittainen eli vähemmän lyhennetty kuin tämä niin odottaisi olevan leveämpi, no katsellaan ja ihmetellään...

Antennirakentelun lisäksi tuli pitkästä aikaa hieman verestettyä excelinkäyttöä, löytyihän tuollaisen yksinkertaisen kaaviontekokin takaraivosta kun parikertaa teki ensin väärin HI.

Antennirakennelma on nähtävissä POLAn kesäleirillä alavudella jos kiinnostaa niin ihmettelemään vain. Myös muita portable-ratkaisuja tulee mukaan ja varmaankin akkukäyttöinen HF-asemanikin on sieltä äänessä. CU There. www.pola.fi lisäinfoa leiristä

Jalusta kuljetuskunnossa, antennikin katkeaa ja koko paketti
menee alle metrin tilaan.


Pystyssä kivenpäällä

Maatasot kiinni pikakiinnityksellä

Maatasot toimii myös kevyinä haruksina (6kpl)

Lähikuvaa syöttöpisteestä


SWR-käyrä

torstai 16. heinäkuuta 2015

4 elukkaa katolle päivää paistattelemaan..

Pirkanmaalla oli antennijuoksut ja yksi 4elementtinen 2m pikkubiimi kulkeutuis sieltä tänne alas rannikolle.. Virittelin tuossa 40cm putkenpätkän pikkukääntäjään kiinni ja tuumailin sen tuonne aprs-dipolin seuraksi..

Juuri ja juuri on katonrajan yläpuolella, SWR 145.5MHz 1:1.2, koko fm-alue mukavasti vireessä.. 144MHz:lla hieman korkeampi, 1:1.6.. Kyllähän sillä paikallinen ripiitteri kuuluu täyttä taulua, seuraavassa NAC-kisassa sitten testaillaan toimivuutta tarkemmin :).


,
No onhan se ny säälittävän näkönen =D
9el vårgårda odottaa jykevämpää mastoputkea..

sunnuntai 12. heinäkuuta 2015

Radioamatöörileiri räyskälässä!

Lauantaina 117 tehtiin pikainen 6 tunnin ilta-käynti suomen radioamatööriliiton kesäleirille räyskälään... Kirpputorit oli jo suljettu kun paikalle pääsi mutta tärkeämpänä tuttujen moikkailu ja rupattelu, menihän sielä melko myöhään ja pään sai tyynyyn tampereenpäässä noin ~3 aikaan aamuyöstä :). Kiitos matkaseuralaisille oh3bk, oh3eiz, oh4ndu:lle niin ei tarvinnut yksin ajella.

Enemmänkin kuvia löytyy kuvagalleriastani.

Harrin OH2HL akkukäyttöinen radioasema

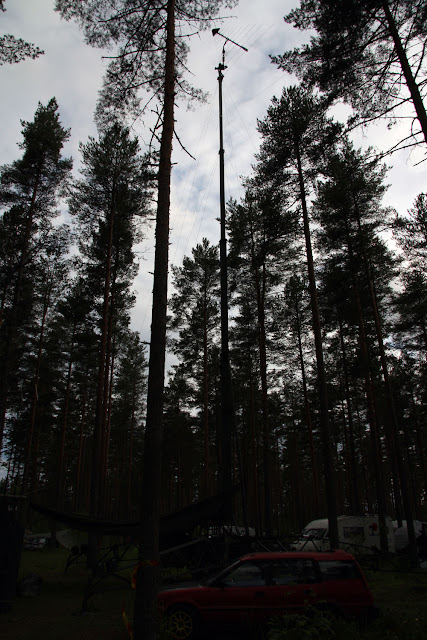

Armeijatyyliin heavy-portablekalustoa

OH3MOT:n leiripyörä ja isäntä itse

Kaukokirjoitin toiminnassa, nostalgiaa!

Leirinuotiolla on tunnelmaa!

lauantai 4. heinäkuuta 2015

SWRn synttäripartyillä vierailtu


4.7 Lauantai-aamulla lähdimme ajelemaan vaasasta, ensimmäinen stoppi tervajoella josta jatkettiin peräperää Jussin, OH6FYP:n kanssa kohti virtain kylää. Matka meni mukavasti rupatellessa 2m:llä ja perille saavuttiin muutamaa minuuttia ennen virallista alkamisaikaa..

Porukkaa oli kohtalaisesti paikalla, osa vasta heräilemässä harjoituslähetyksen uuvuttamina mutta hiljalleen touhu lähti käyntiin. Dj Matti veti showta studiossa ja joutui (tai pääsi?) allekirjoittanutkin pariinotteeseen juontohommaan mukaan, kiitos tästä!

Päivän edetessä porukkaa valui paikalle hiljalleen ja Peeveli viritteli ravintolatoiminnan käyntiin. Evästeltiin siinä erittäin maukkaat makkaraperunat ja korvapuustit ennen matkan jatkamista kohti tamperetta. Poistuimme paikalta klo 15 aikoihin, porukkaa näytti saapuvan lisää jatkuvasti ja kovemmat bileet varmaan olivatkin vasta edesspäin illalla:).






Scandinavian Weekend Radio - Birthday party!

Jos kaasujalkaa vipattaa niin suosittelen piipahtamaan Scandinavia Weekend Radion synttärikemuissa tutustumassa hieman eri näkökulmaan harrasteradiotoiminnasta.

 Lisätietoja: www.swradio.net

SWR ON AINUT SUOMALAINEN YKSITYINEN RADIOASEMA LYHYT- JA KESKIPITKILLÄ AALLOILLA!

Scandinavian Weekend Radion (SWR) lähetyspaikka sijaitsee Virtain kaupungissa, Ylä-Pirkanmaalla, Liedenpohjan kylässä.  Asema tarjoaa vaihtoehtoisesta radiotoiminnasta kiinnostuneille mahdollisuuden osallistua yksityiseen radiotoimintaan. Asema on vapaa soittolistoista ja se edistää radioharrastusta."




keskiviikko 1. heinäkuuta 2015

40m-10 GP kokeiluja takapihalla

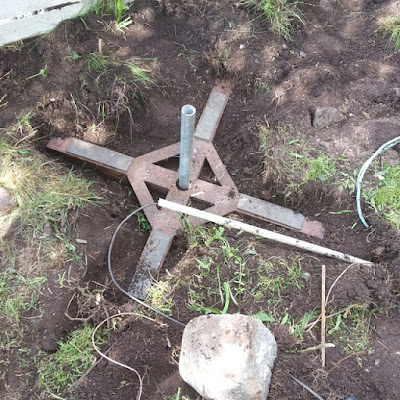

Lämpöisen kesäpäivän kunniaksi innostuin värkkäilemään antennihommia.. Irrottelin vanhan vinossa olevan tyviputken maasta ja kaivelin sinne uuden. Varastossa jo pitempään lojunut tuollainen ~30kg betonimöhkäleeseen valettu putkenpätkä.. Lisäksi kaivelin vielä tuon ristituen 10cm maanalle johon kiilasin putken suoraan, kunhan nurtsi kasvaa taas päälle niin on siisti..

Antennina 10m lankaa, alapäässä syötössä 9:1 itsetehty baluni.. SWR näytti kohtalaiselta, 3:1 tai alle 6-30MHz välin, vielä olisi kyllä fiilattavaa. Täytyy kokeilla hieman eri muuntosuhteita. Lanka on kiinnitetty 10,5m pitkään DX-wiren (alunperin 12,5m) lasikuitumastoon joka on harustettu n. 5m korkeudesta kolmeen pisteeseen.

Kusoja ei vielä ole kerinnyt tällä pitää ainuttakaan mutta ompahan maamerkki pystyssä ettei naapurit luule normaaliksi :).
