keskiviikko 25. joulukuuta 2019

Yaesu FT-891 ensitunnelmia...


Tälläinen pieni Yaesun poikanen MAT-Tuner mAT-30:sen kera saapui pöydälle pöydälle.. Jo mailmaa nähnyt FT-450 alkaa olemaan jo iäkäs kannella mukana kaikilla retkillä, ja Icom IC-7000 kanssa ei "yaesu-mies" vain tullut toimeen. Hyvä radio, mutta en tykännyt käyttää.

Ensifiilikset ulkonäöstä että siisti kampe, hiukan noita icomin malleja (706, 7000) pienempi. Ulos laatikosta ja kasaan, irrallisena mikrofoni, radio, naamataulu, piuha jne. Mikrofonin RJ45-tyyppinen modulaariliittimen vastakappale löytyy näytön takaa, johdon voi reitittää vasemmasta reunasta tai näytön alta (vasemmasta reunasta tämäkin). Näyttö itsessään tulee radioon kiinni lyhyellä lattakaapelin pätkällä. Tästä erityinen kiitos Yaesulle, liittiminiä normaaleja modulaariliittimiä, ei mallikohtaisia spesiaaliliittimiä mitä ei löydy sitten mistään, ja valmistuksen jälkeen erotussarjoista pyydetään valtavia summia (Icom).


Virtoihin, painallus virtanäppäimestä ja radio sanoi naks. Tä? Uudestaan, pitempi painallus, radio käynnistyi. Mikähän juttu tämä? No, eikai siitä enempää. Hetken sai nappuloita ihmetellä niin alkoi jo bandit ja modetkin vaihtua. Bandivaihto on yhden näppäimen takana joka avaa valikon näytölle josta valitaan haluttu bandi. Alue pitää valita suht nopsasti, valikko kun ei pysy montaa sekuntia näytöllä. Mode vaihtuu samalla tavalla, valikosta löytyy AM/FM/SSB/CW/RTTY ja Data.


Bandivalikossa ei sinällään mitään erikoista, MODE-valinta on SSB:n osalta hiukan hassu, kuten kuvasta näkee, ei tarjolla ole erikseen USB ja LSB modeja, vaan radio valitsee käytettävän sivukaistan automaattisesti käytettävän bandin mukaan (LSB 40m ja alle, USB 30m ylöspäin). Radion kyllä saa esim 80m:llä myös USB:lle mutta ei mode-valikosta, tämän voi tehdä F-näppäintä pohjassa pitämällä löytyvästä menusta, asetuksesta "SSB BFO". Tosin jos valitset tuolta USB:n, on radio tämän jälkeen jokaisella bandilla SSB-valinnalla USB:llä. Vähän hassu, mutta ei ainakaan minua haittaava ominaisuus. Digimodet toki mene alabandeillakin USB:n puolella, mutta niitä ajellaankin DATA-modevalinnalla.

Radion tärkeimmät asetukset, mitä voi käytönaikana tarvita, löytyy muutamasta pikamenusta jotka löytyy F-näppäintä painamalla (uudella painalluksella seuraavaan menuun jne). Valinta monivalintanupilla (vasen alanurkka) ja pois pääsee CLAR-näppäimellä. Tärkeimmät toiminnot voi valita kolmelle pikanäppäimelle A, B, C. Pikanäppäimen ohjelmointi on yksinkertaista, halutun toiminnon kohdalla painaa esim A-näppäintä hetken, ja thats it. Itselläni yleensä tuner, dnr ja puhemuistin TX-painike. Varsinainen "menuhelvetti" löytyy myös F-näppäimen takaa, pidemmällä painalluksella, puhuttakoon tästä lopputekstissä vaikka syvempänä menuna. Sinne tosin ei kovin usein onneksi tarvitse sörkkiä.

Radiossa on 5 muistipaikkaa CW/Puhe-lähetteille. Näiden ohjelmointi löytyy myös F-näppäimen pikamenusta, mutta ei vakiona. Puhemuisti- kuten myös FM-asetusmenu (CTCSS ym) täytyy erikseen aktivoida syvemmästä menusta, valinnoilla FM-Settings ja REC-Settings OFF -> Enable.
Pienen naamataulun rajoitetun näppäinmäärän takia ei toki kerrallaan saa kaikkia käyttöön, mutta radioon erikseen myytävällä lisänäppäimistöllä tuokin onnistuu. En tarkemmin avaa tuon puhemuistin jne. käyttöä, siihen löytyy ihan simppelit ohjeet radion manuaalista (yes, read the f*cking manual!).

Lähetysääni on vakiona FLAT, eli tasainen - voisi sanoa tunkkainen. Tähän löytyy apua, varsin toimivaa sellaista jopa vakiomikillä, syvemmän menun takaa. Radiosta löytyy 3-kanavainen TX-equalisaattori jonka asetukset löytyy sieltä menuh*lvetistä, Jokaiselle kolmelle TX-EQ pykälälle löytyy kolme asetusta, FRQ, LEVEL ja BWTH. "Normaalin" TX-EQ:n lisäksi löytyy omat samanlaiset asetukset prosessorin kanssa käytettäväksi.

Näitä TX-asetuksia aikani ihmeteltyäni, sain ainakin omalle äänelle hyväksi kehutut asetukset värkättyä radioon, nämä eivät toki varmasti kaikkien äänelle sovi mutta voihan niitä kokeilla, saa hieman osviittaa mitä säätää ja mihin suuntaan. Alla olevat asetukset hieman vaimentaa matalia, keski ja korkeille korostusta.

Aloitus kohdasta MENU 15-01 TX Audio
E01 FREQ: 300
E01 LEVEL: -10
E01 BWTH: 8
E02 FREQ: 1300
E02 LEVEL: 7
E02 BWTH: 8
E03 FREQ: 2300
E03 LEVEL: 10
E03 BWTH: 8

Näiden perässä samat asetusket kompressori päällä workintaan. Kokeilemalla selviää, myötäkuuntelua toisella radiolla, kysy kaverilta bandilla jne..

Toinen mitä syvemmästä menusta joutui muklaamaan, oli digimode-asetukset. Muut taisi saada olla vakioasetuksilla, seuraavat vaihdoin niin rupesi FT8:kin laulamaan:
MENU 08-04 MODE DAT alkaen
DATA MODE: Others
OTHER DISP: 1500Hz
OTHER SHIFT: 1500Hz
Lisäksi ensimmäisellä kerralla DATA-modelle vaihtaessa on filtteri erittäin kapealla, sen saa leväyttää leveimmälle mahdolliselle (olikohan 3200Hz) F-pikamenun takaa BWTH:n alta.

Datamodeja on hyvä ajella radion takaa löytyvän DATA-liitännän kautta. Vaikka suoraan USB:lla käytettävä CAT-ohjaus radiosta löytyy, puuttuu tästä mallista sisäinen äänikortti. Kytkentä on perinteinen Yaesun 6pin minidin-kytkentä, sama kuin FT450 ym. radioissa, manuskasta löytyy oikea pinnijärjestys omavalmiste-kaapelia ajatellen. Toki tähän voi ostella kaveriksi Yaesun oman interfacen tai Signalink-purkin, mutta pelkät suorat johdot PC-Radio välillekkin tekee temppunsa, tosin suosittelen laittamaan välille edes  muuntajat maalooppejen ja RF-häiriöiden estämiseksi.
Omavalmisteinen audio-interface juttu blogissani: täälä klik. ja hyvin sovellettavaa juttua PC:n oman äänikortin käyttämisestä digillä vanhemmasta FT-450 aiheisesta postauksesta: klik.

Edullinen DIY-äänikorttipurkki. As good as signalink..
Tunerin käyttöönotto oli helppoa, valmis piuha kiinni tunerista rigiin ja syvemmästä menusta TUNER-asetukseksi EXTERNAL. Tämän jälkeen F-pikamenusta löytyvän TNR toiminnon avulla käytellään viritintä, suosittelen laittamaan pikanäppäimen taakse..

Sisäänrakennettu kaiutin ei ole kovin kummoinen, kyllä silläkin pärjää, mutta jos laukussa on tilaa, otan jatkossakin mieluusti mukaan hyväksi todetun kotiteatteri-kajarin joita minulla on useampia.

DSP-ominaisuudet tässä laitteessa on aivan toista maata kuin vanhemmassa FT450 radiossani. Molemmista löytyy IF-DSP, tässä lisäksi 3kHz Roofing-filtteri, ja kylläpä tuota DSP:n toimintaa on selkeästi rukattu paremmaksi. 450:n DNR-toiminto (Digital Noise Reduction) on lähinnä turhake, ei sillä mitään ainakaan paremmaksi saa. Tässä pienokaisessa taas tuo toimii oikeasti, hetkeksi jäin ihmettelemään kuinka puhtaaksi heikosti kuuluvan kohinansekaisen SSB-signaalin saakaan kaivettua. DSP-säädöt löytyy F-pikamenusta, valitettavasti hieman ripoteltu, kahdelle eri "sivulle". Naamataulun nappien vähyys käy hieman tässä tuskalliseksi, kun olisi niin paljon, monia toimintoja, joita olisi kiva käyttää suoraan naamasta - mutta miten se pienessä radiossa onnistuu? No niin noh, eipä se, täytyy kuitenkin vakavasti harkita Yaesun lisävarusteena myymää erillistä lisänäppäimistöä koti / mökkikäyttöön. Mobilessa / portable-operaatioissa ei välttämättä niin hifistelyyn ole tarvetta.

Radio koeajossa OH6POLA leiriasemalla 13-15.12.-2019
Tässä kai kaikki tälläerää, joulun jälkeen lähdemme mökkilomalle uv-viikoksi, sinne tämä radio lähtee mukaan, antennivarustuksena OCF-Dipoli 80-10, 60/30m perhosdipoli, 20m GP sekä T2LT 10m:lle.. Kuuntele itse miltä kuullostaa bandilla, saas nähdä sopiiko TX Audio-asetukset Suvin OH6EZU äänelle? =)

Loppumietteitä: Hyvä, pieni kompakti radio. Ei niinkään FT-857:n seuraaja vaan FT-450 radion paranneltu pikkuveli (- sisäinen viritin). Yaesu-miehelle selvää pässinlihaa jo tunnin räpläyksen jälkeen, IC-7000:sen kaveriksi kun en ryhtynyt vuodessakaan. Vaikuttaa suorituskykyiseltä laitteelta, aika näyttää jääkö tämä reissu/mökki/autorigiksi vaiko eikö, ainakin nyt tulevalle reissulle FT450 saa jäädä kotiin.

maanantai 16. joulukuuta 2019

USB Digi-interface Yaesulle (FT450...891 jne).


Monessa Yaesun radiossa kun on sisäänrakennettuna tuo CAT-ohjaus, esim FT450:sessä RS232:lla, FT891 radiossa USB-kaapelilla, radioiden ohjaus PC:llä on helppoa ja toimivaa, äänikorttia näissä ei kuitenkaan ole.

Olen aiemmin käyttänyt digi-mode kusoiluun PC:n omaa äänikorttia, tämä kuitenkin vaatii tiettyjä varotoimenpiteitä, esim kaikki windows-äänet täytyy laittaa pois päältä ja jos samalla konella surffaillaan netissä, on myös tarpeen varmistaa ettei facebookin videoiden audio päädy bandille.

Erilaisia kaupallisia valmisteita löytyy 40€:sta ylöspäin, ajattelin kuitenkin kokeilla jälleen kerran DIY-linjaa. Pikainen miljoonalaatikoiden tutkinta, löytyy USB-äänikortteja muutama, ylimääräinen FT450lle valmistettu äänipurkki joka sisälsi tasopotikat ja perässä audiolinjamuuntajat, uhrattava USB-kaapeli sekä muuta pientä tilpehööriä.

Aloitin projektin purkamalla USB-äänikortista USB-liittimen ja MIC/SPKR-jakit irti. Tinailin levylle suoraan katkaistun USB-kaapelin johdot sekä äänilähtöihin audiolinjamuuntajille menevät piuhat. Tinailun jälkeen suojasin äänipiirin kutistesukan sisään. Starelecistä ostetun ja puretun audiolinjamuuntajan alkuperäinen piirilevy soveltui hyvin boksin sisään hukattavaksi, kunhan siitä leikkeli hiukan ylimääräisiä pois. Piuhat kiinni äänikortilta printille ja niinedelleen tasonsäätöpotikoille. Jälleen kerran suojasin tämänkin kokonaisuuden kutistesukan sisälle.


Sanottakoon tässä kohdassa että alunperin oli tarkoitus rakennella koko komeus täppäpiirilevylle mutta valitettavasti piirilevyvarasto oli tyhjä niin päädyin tähän erillisiin levyihin + suojattuna kutistesukalla-ratkaisuun. No, ei se ehkä ole ihan niin PRO mutta toimii yhtälailla, eipä se tuolta boksista mihinkään näy.


Lopuksi valmiista PS/2-jatkokaapelista teurastetun kaapelin juottelu toisellepuolen potikoita, läpiviennit vedonpoistoineen ja testikusot - toimii. Kotelo kiinni ja odottelemaan seuraavia retkiä.
Kotiasemalla on erillinen PC digimodeille jolla ei muuta surffailuja tms. tehdä niin tuossa tälle ei ole tarve mutta retkillä kulkevan läppärin kaveriksi oiva kaveri.


maanantai 9. joulukuuta 2019

Wimo 1:6 200W balun

Sain käsiini tuollaisen kärsineehkön 80-10m välille menevän "Wimo Windom" OCF-dipolin.. Antennielementit tuossa kaupallisessa antennissa on päällystettyä vaijeria ja ainakin balunin päästä lahjakkaasti ruosteessa, kontaktia en saanut yleismittarilla langan toisestapäästä toiseen, edes rapsuttelemalla pintaa kevyesti. Nojoo, vaihtoon..



Täytyi silti ennen uusien elementtejen pätkimistä tutkia onko baluni ehjä, melko elämää nähneen näköinen kun jo on.. 50ohm koax linjallehan 1:6 on toiseltapuolen 300ohm. Kaivelin 3kpl 100ohm vastusta sarjaan ja kytkin balunin napoihin kiinni. Pikainen SWR-käppyrä analysaattorin näytöltä vaikutti ihan hyvältä. Tarkemmat mittailut USB:n kautta PC-ohjelmistolla. Kylläpä tuohon uudet langat voi nakella kiinni ja tallettaa odottelemaan seuraavia portable-retkiä.

Tässä muutamia mittaustuloksia, kuten kuvista näkee, HF:lle ihan kelpo 1:6, 6m:llä ei enää niinkään.








perjantai 8. marraskuuta 2019

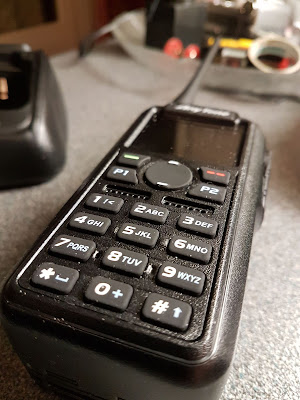

Kiinteä-portable .... Anytone 878 "kiinteäksi" hamshackkiin

Kotona DMR:llä openspotin kautta kusoilu sohvalta kapulalla on ihan mukavaa mutta jotenkin hamshackissä istuessa kaipasi mielummin mikrofonia kouraan kuin ison akun kanssa kohtalaisen painavaa kapulaa.. Siitähän se idea sitten lähti, ei hommata toisenlaista radioa vaan värkätä anytonelle kiinteä tukipiste radiohyllyn päätyyn..

Osaluettelossa "battery eliminator", tuo nimi huvittaa edelleen, eli akun tilalle tuleva tupakansytkäriin kytkettävä virta-adapteri, monofoni ja simppeli L:n mallinen rautaprofiili.

Ensimmäiset kokeilut monofonin kanssa hiukan aiheutti miettimistä, lähete ei ole puhdas, mukana lähtee DMR-lähetteen RFää mikkilinjaan "päpäpäpäpä".. Ferriitin lisäys mikkijohtoon auttoi hiukan mutta ei poistanut ongelmaa, kapulassa oli tehona 5W joka on todella tarpeettoman iso tässä hotspotin läheisyydessä, tehon tiputus pienimpään mahdolliseen (1W) poisti loputkin päpätykset.

Johdon katkaisun jälkeen ja pikaisella yleismittarin käytöllä selvisi myös että jännitteen kapulalle sopivaksi muuntavat komponentit (13-8>8V) ei ole tyhjän akkukotelon sisällä vaan tupakansytytinpistokkeessa. Kuoret auki ja tuumailemaan, sisältä löytyi pienehkö piirilevy.


Piuhat ja tupakansytkäri-adapterin jämät irti ja piuhat tilalle, helppoa. Miljoonalaatikosta löytyi vielä juuri sopivan kokoinen muovikotelo jonka sisälle tämä istuttaa. Miksi tehdä uutta jännitteenalentajaa kun tuossa on valmis ja toimiva, ei edes purise HF-bandeille ainakaan omilla radioilla kuunnellessa.

Nippusiteistä vedonpoistona voi olla montaa mieltä mutta eiköhän ne asiansa aja :).



Jännite OK, teline kiinni radiopöydän päätyyn ja testaamaan. Kuvat kertookin loput ja onnistunut "puhdas-audioinen" testikusokin jo suoritettu. Tuo kevyt monofoni paljon mukavampi käteen tässä radiopöydän ääressä istuessa kuin painava kalikka. Radio on helppo napata mukaan ja lyödä akku paikalleen, kotiin palatessa napata akku irti ja takaisin tuohon "telineeseen".




perjantai 1. marraskuuta 2019

QRV DMR:llä.

Olipa joskus aiemminkin mutta nyt on taas... DMR-hotspot nimittäin.

Toistinta kun ei kuuluvuusalueella ole niin DMR-verkkoon liittyminen vaatii pientehoisen hotspot-laitteen joka toimii ns. "simplex toistimena".
Kiitos Veijon OH4VA, hamshackin varustelua on nyt parannettu SharkRF OpenSpot 1-laitteella.



Hyvinhän tuo pelaa, miksipä ei, ja kuuluvuutta nostaakseen ulkoantenniin kiinitettynä kusoilu onnistuu ~1km säteelä kotoakin. Tällähetkellä kiinteästi linkitettynä puheryhmänä Suomalaisista ryhmistä 244 OH "koko Suomen ryhmä", muutaman ulkomaisen ryhmän lisäksi, tuolta 244:sesta siis saanee kiinni aina kun radio on auki ja en ole muissa ryhmissä pyörimässä :).


sunnuntai 27. lokakuuta 2019

Uusi antenni talveksi... 16,15m Inv-L

SAC-SSB kisan aikana huomasin harmittavaa ominaisuutta Cushcraft R-7000 vertikaalista, SWR nousi ja laski tuulen mukana, äkkinäinen johtopäätös: katkos trapissa?

Talvi kolkuttaa jo ovella niin aika ei ole kovin otollinen antenniremontille ulkosalla joten päädyin ottamaan antennin alas huoltoa varten ja korvaamaan sen toisella.

Aiempi kokemus Inv-L antennista on ollut ihan positiivinen, 42m pitkällä versiolla oli virittimen kanssa käytettävissä kaikki taajuusalueet 160-10m väliltä, osa paremmin vireessä, osa huonommin, LDG AT-200 Pro2 sovitti kuitenkin langan kaikille bandeille niinkin hyvin että rigille ei 1:1 korkeampaa kuormaa näy. Tuo pituus on kuitenkin aika pitkä, edellinen versio meni useamman puun läpi oksalta oksalle jne. ja tälläkertaa ajattelin päästä hieman helpommalla.

Tutkin aikansa eri lähteistä 1:9 UNUN:in kanssa käytettyjä langanpituuksia ja yksi selvästi hyväksi todettu mitta useasta lähteestä oli 16,15m +-10cm... Kokeillaampa tätä, taulukot lupaili jopa 160m bandia toimivan kohtalaisesti, lyhythän tuo sinne on, 1/10 aallonmitasta.

Antennin rakenne on siis seuraava: 16,15cm 1,5mm2 MKEM-johdinta josta n. 9m on pystypolarisaatiossa ja loput 7,*m vaakapolarisaatiossa, syöttöpisteessä n. 1m maanpinnan yläpuolella kotitekoinen FT240-43 ferriitin päälle käämäisty 1 to 9 UNUN-sovitusboksi. UNUN:ista lähtevän koaksiaalin päällä on 55kpl (riittänee?) Ferroxcube CST19/11/12-3S4 (50ohm @ 25MHz) ferriittiputkia, reilu 1400ohm @ 80m, 2300ohm @ 20m jne.. Ununista 2,5mm2 maajohto joka on liitetty nurmenalle upotettuun radiaalikenttään joka koostuu muistaakseni 3x 28MHz, 1x 24MHz, 1x 21MHz, 3x 14MHz, 1x 7MHz ja 1x 3,6MHz radiaaleista sekä 2x 10m + 25m 16mm2 paljaista maakupareista joista pisin on kytketty myös lisäpotentiaalintasauskiskon kautta talon päämaadoituspotentiaaliin.

Sovitusta avittamassa sitten radion päässä täysautomaatti-moodissa eli kun radio antaa RF:ää, tuneri tunaa. FT450:ssä on yhteen pikanäppäimeen valittavissa toiminnoksi SWR-mittaus, joka vaihtaa kantoaaltomodelle ja tehon minimiin. Tuolla systeemillä saa "1 napin tunauksen" tarvittaessa, jo viritetyille taajuuksillehan tuneri muistaa jo kombinaation ja naksauttaa itsensä oikeaan asentoon alle sekunnissa.



No toimiiko se? Toimii se, tosin 160m ei toimi. 80-10m välille sovittuu ihan kohtalaisesti, SWR-käyriä en ottanut ylös mutta kohtalaisella tasolla joka bandilla, osalla jopa hyvätkin. Cushcraft R-7000 etu on hyvät SWR:ät bandeilla minne antenni on suunniteltu mutta tällä saa mukaan myös 80- sekä 60m taajuusalueet joita ei tuossa kepissä ole.


Suorituskyvystä on vaikea sanoa, kelit vaihtelee, pitäisi olla molemmat antennit rinta-rinnan ajossa mutta toki 80- ja 60m alueilla ainakin lanka toimii paremmin koska R-7000 ei noilla bandeilla toimi hi. Paras kuso tähänmennessä, hieman yllättävänkin hyvä, on ollut 80m digillä kiinaan, eikä edes ihan itänaapurin rajalle vaan hiukan kauemmas (6400+km).

Tällä mennään talvenyli, R7000 paloihin ja tallille tutkittavaksi, trappien liitosten läpikäynti riittänee tälläkertaa huoltotoimenpiteeksi, alle vuosi takaperin kun kävin täysin tuon sovitusboksin liitokset läpi. Toki kaikki tarkastan läpi kun antenni kerran alhaalla on.

Toisena lisäyksenä pienehköön antennifarmiimme on Aerial OY:n valmistama kaksikkodipoli UHF-alueelle, asennuspaikka ei ole kovin optimaalinen vielä mutta siirtänen sen tuota parempaan sijaintiin myöhemmin. Tämä antenni tulee lähinnä SDR-vastaanottimen perään kuuntelukäyttöön ja UHF-alueiden monitorointiin.

Alla kuvassa vasemmalta lähtien RX-antennit:
UHF:lle Aerial AV1915 350...470MHz 7dBi tupladipoli
1090MHz ADS-B antenni mallia "PCB-pystydipoli" kiinanpojilta ebaystä
VHF:lle Aerial, mahdollisesti AV1312, alunperin VHF viranomaisalueelle ~170MHz nurkille
viritetty versio mutta pulteilla jatkettuna SWR dippaus 145MHz eli 2m radioamatöörialueella.


tiistai 22. lokakuuta 2019

Autosähköä vaihteeksi, päivävaloreleen korjaus...

Radio-ohjattavassa nissanissa lähenee katsastuspäivä uhkaavasti ja auton ajovalot ovat alkaneet temppuilemaan.. Valoautomatiikka ei toimi kunnolla virtalukon takana, auton käydessä pitäisi ajovalot palaa, vaan alkuun toinen pätki ja sittemmin ei palanut enää ollenkaan. Viiksestä valot päälle kääntämällä kyllä molemmat syttyy kuten kuuluukin..

Aikansa googlettelamalla (manuaali ei auttanut tässä lainkaan) löytyi päivävaloreleen sijainti, kaffipaussilla rele irti, auki ja pikainen silmäily kertoi heti missä vika.



Yhden releen jalkahan siellä irtonaisena, kolvi kuumaksi, täppä uutta tinaa lämmityksen kera. Samalla läpikävin kortin muut juotokset, kotelo kiinni ja paikalleen. Toimii!

Eipä nämä kylmäjuotoksista johtuvat viat pelkästään radio- ym. viihde-elektroniikan ongelmia ole.

tiistai 8. lokakuuta 2019

Uusi LA/CB- & 10m-vertikaali mökkikäyttöön



Hiljattain Hamradio OY Vimpelistä ilmoitti varaston tyhjennyksestä ja poistomyynnistä, työkaveri oli kiinnostunut menemään piipahtamaan paikanpäällä, pyysin häntä tuomaan minulle tuollaisen edukkaan 5/8-aallon CB-vertikaalin mikäli tarjonnassa vielä on..

Mökillä on monta vuotta ollut ja hyvin palvellut Solarcon A99 1/2-aallon antenni, otin sen alkukeväästä alas kun kunto alkoi olemaan jo heikohkon puoleinen. Korvaavaa antennia ei vielä ollut mutta tämä saapi mennä sinne heilumaan putkimastoon. Antenni on n. 6,5m pitkä ja varustettu kolmella n. 1,3m maatasolla.

Pitänee vielä syksynmittaan piipahtaa nostamassa antenni ylös ennen talvea, kun peltikatolle vielä uskaltaa mennä. Saa sitten mm. uudeksivuodeksi suunnitellulla mökkilomalla olla äänessä myös tuolla CB-alueella, ja kyllähän tämä kympillekkin tunerin kanssa ihan hyvin vääntyy. Ajatus olisi viritellä antenni tuohon CB-bandin yläpäähän niin 10m:n vireyskin olisi hiukan parempi.
Sirio GPE-27 5/8 - CB-Basisantenne
Syöttöpiste pysyy samana, noin 7-8m maanpinnasta, uusia putkiakin suunnitellut sinne mutta jääköön se myöhemmäksi. Syöttöpisteeseen voisi lisäksi vääntäistä koax-choken, G3TXQ:n taulukon mukaisesti estämään vaippavirtoja. Paras koksikuristin näyttäisi olevan 5 kierrosta RG58 kaapelia, luultavasti tähän valitsen mielummin hiukan vähähäviöisemmän Aircell5-kaapelin, 10,79cm halkaisijalle. En tiedä miten tarkka tuo impedanssi on tuosta halkaisijasta mutta tallilta löytyy 11cm halkaisijaltaan muoviputkea joka saa toimia kelan runkona, tätä käytin myös T2LT-antennin koax-chokessa onnistuneesti.

Mielenkiintoista nähdä miten 5/8-aallon antenni suoriutuu, aiemmin tuossa asennuspaikassa on ollut vain 1/2-aallon antenneja käytössä (a99 ja alumiininen "peruspuolikas"). Toinen kiinnostuksenaihe on myös suht raaka meri-ilma, onhan QTH lähes avomeren rannalla.. Sääsuojaukseen täytyy ainakin panostaa suhteellisen hyvin. Noh, lisää juttua sitten virittelystä ym. kun antenni on paikallaan.
Kapasitanssihattu antennin kärjessä.
Pieni paketti, mahtuu kinneriin.


lauantai 5. lokakuuta 2019

Microsat WX3IN1 igateksi Baofeng UV5R radion kanssa..



Sain lahjoituksena Microsat WX3in1 "APRS" purkin (APRS igate, digi, tracker yms), puhutaan siitä nyt vaikka "digipurkkina" lempinimellä tässä artikkelissa, tämä laite menee hyötykäyttöön odottelemaan parempaa sijoituspaikkaa, toistaiseksi RX-igateksi Vaasa Hacklabille. Mukana tuli Icom-radioille sopiva radiokaapeli mutta pienellä muutoksella tuosta sai "rojukopasta" löytyvälle Baofengille sopivan kaapelin..

Täytyy pieni rivi antaa myös tuolle baofengille hinta-laatusuhde (~30€ kiinasta) ajatuksella , 6-7 vuotta vanha kapula joka oli minulla "fillarikapulana", pyöränsarvessa roikkui jos jossain jarruvaijerissa tms. huonossa telineessä, lopuksi ehkä 20 tai jopa 30:nen vauhdista tippumisen jälkeen vaurioitui siten ettei kapulan oma mikrofonikapseli enää toimi (juotos irti? en ole aukaissut ja tutkinut), monofonilla kuitenkin toimii eli käy myös pakettihommiin, mutta takaisin asiaan.

Microsat on valmistanut eri radioille sopivia radiokaapeleita, joista digipurkin pää on kaikissa (oletettavasti) sama 6pin minidin-kaapeli, loppupää sitten "kytkentälevyllä" hoidettu eteenpäin, joka on ihan hyvä idea. Toisin kuin moni muu valmistaja, Microsat tarjoaa täydelliset schemat "ilman kaivamista" näille kaapeleille joten icomin kaapelin sai suht helposti modifioitua bajofenkille sopivaksi. Klikkasin ebaystä alle 3€ posteineen kaapelin jossa baofengiin sopiva "monofoniliitin", toinenpää avoimena.. Microsatin kaapelin kytkentälevy, ei onneksi ole valettu epoksiin, vaan piilotettu vain kutistesukan alle - helppo modifioida tarjottujen schemojen kanssa toiselle radiolle.


Pientä muutosta Icomin radioille tarkoitettu kaapeli kaipasi myös kytkentälevyn digipurkin päähän, ruskea kaapeli oli jätetty kytkemättä ja maapuolen musta johto oli tinasillalla juotettu kahteen pinniin kytkentälevylle, irrottelin molemmat päät, poistin tinasillan ja juottelin purkinpään piuhat uusiksi kiinni kytkentälevylle. Tämän jälkeen mittailin yleismittarilla ebayn toimittaman kaapelin pinnijärjestyksen vs kaapelin värit ja tinailin piuhat johdot alla löytyvän kytkentäkuvan mukaan, HUOM! värit voi vaihdella, ja johdotkin voi itsekkin valmistaa helposti 2,5mm ja 3,5mm liittimien kera tinaillen perus ohkaisesta halpisaudiokaapelista. 6-pin minidin kaapeleitakin saa valmiina, esim Starelec myy 2m pituista "PS/2" jatkokaapelia hyvin edulliseen hintaan mistä saa napattua joko 2kpl metrin piuhoja tai, miten sen nyt tykkää katkaista..

Alla olevassa kytkentäkaaviossa minulle tullut microsatin kaapelin pinni<->värijärjestys, suosittelen silti ottamaan yleismittarin käteen ja tsekkaamaan ettei ole eroavaisuuksia, ihan varuuksi ettei mitään mene rikki :) Tämäkin ohje ihan omalla vastuulla käytettävissä.

ICOM-johdotus ennen muutosta, huomaa ruskea kaapeli käännettynä sivulle.

Baofeng (UV5R) kytkentä Klikkaamalla isompi kuva.
Johdon tinailun jälkeen on sitten tuo ehkäpä vaikeampi osio, purkin konffaus igate tilaan.
Manuaali kertoo kaiken oleellisemman, ensin asennetaan softa koneelle, lyödään USB-kaapeli digipurkkiin kiinni ja sitten laitetaan purkkiin sähköt. En tullut tarkemmin tutkineeksi miten tuo laite identifoi itsensä mutta Win7 PRO ei kaivannut ajuriasenteluita, ilmoitti vain että usb-laite asennettu käytettäväksi tms. Avasin softan ja klikkasin "read config", ohjelma luki purkin asetukset ja sitten päästiinkin säätämään, normaalista poikkeavaa mutta miellyttävää, ei tarvinnut kaivella laitehallinnasta minkä COM-portin tämä laite sai.

Pieniä konffausvinkkejä alla millä oman igaten sain alkuun ainakin toimimaan, lisää sittemmin kun on "kunnolla tutustuttu" purkkiin mutta tämä tuntuu jo toimivan..

Itse tsekkasin vain verkkoasetukset purkista USB:n kautta ja määritin käyttäjätunnuksen / salasanan, jonka jälkeen tallensin asetukset ja heitin purkin kiinni kotiverkkoon, routerin hallinnasta (yleensä http://192.168.0.1 tai 1.1 tai 100.1 tms) löytyi sitten purkin IP kun kytketty verkkoon ja konffasin loput asetukset web-käyttöliittymän kautta. Jos haluat että reitittimesi antaa IP-osoitteen automaattisesti purkille, valitset (jos ei ole) DHCP pudotusvalikosta, alla oleviin kenttiin ei tarviset koskea. Jos halut määrittää itse IP-osoitteen, osaat varmaankin tarvittavat toimet tehdä :).

Toisessa alla olevassa kuvassa ikkuna mistä voit määrittää käyttäjätunnuksen ja salasanan millä kirjautua web-käyttöliittymään, voi toki jättää alkuperäiseenkin, ihan miten tykkää, sisäverkossa kuitenkin pitäisin tämän laitten ettei ulkoa suoraa pääse kiinni. Jos kytket laitteen sillattuna suoraan verkkoon, jolloin digipurkki saa julkisen IP:n, NÄMÄ PITÄÄ VAIHTAA.



Tuon jälkeen etsiskellään ikkuna missä on namiska "save and reboot".

Alla perusasetuksia mitä itse värkkäilin, osaa muutin originaaleista ja osa on mitä oli valmiiksi, näillä lähti toimimaan Baofeng UV-5R kapulan kanssa nätisti.


Radion asetukset
APRS-IS asetukset, muista laittaa OMA kutsu ja oman kutsun passcode.
google: "aprs passcode generator"





 Näillä asetuksilla lähti pelittämään WX3in1 + UV5R setti, digipurkki tuntuu kuitenkin olemaan aika herkkä siitä mitä volumetasoa bajovenkistä syöttää, itse huomasin että noin 1/4 volume on OK..

Tämä dokumentti on ns. raakile, testivaiheessa kirjoiteltu, mutta jos tästä jollekkin apua olisi =)

tiistai 10. syyskuuta 2019

RTL-tikun muokkausta, kiinteä koax-syöttö

Toisen RTL-tikun vastaanottaessa ads-b-liikennettä, tuli ajatukseksi kokeilla toisella Direwolfin päälle rakennettua APRS iGatea.

Tuo on toimivana aika näppärä RX-setti, asemalle ei vaadita kuin raspberry pi, rtl-sdr + antenni. Valmis imagekin löytyy jos ei halua itse asennella. Eipä tuon asentelussa mitään erikoista, en muistanut iltamyöhään säädellessäni kalibroida vanhaa (ilman TXCO:ta) tikkua ja taajuus muistaakseni heitti tuossa yksilössä aika reilusti, joten eipä tuo mitään kuule. Yhden paketin on vastaanottanut, jospa kuulisi muutakin kun saa taajuuden kohdalleen, eipä sillä - antennina on 50cm "kiinanmankku" ikkunalaudalla..

Anyway, siihen modaukseen.. Tikussa on tuo mcx-liitin antennille, adapterikin pitäisi olla, sekä valmis MCX - UHF adapterikaapeli, eipä niitä vaan mistään löytynyt. Sen sijaan pätkä ohutta koaxia jonka päässä SMA-liitin löytyi miljoonalaatikosta. Näimpä päätin tinailla tuon koaxin suoraan tikulle kiinni, impedanssi ei ehkä ole aivan ihanteellinen liitoksella mutta häviöitä varmasti vähemmän kun kasalla adaptereita välissä. Hiukan puukkoa muovikotelolle ja lopuksi vedonpoistoksi tippa kuumaliimaa (ei kuvassa).

Seuraava toimenpide olisikin kalibroida tikku oikealle taajuudelle, ehkäpä tuo sitten kuunteleekin jo :). APRS SSID: OH6V-2




perjantai 30. elokuuta 2019

ADS-B Vastaanotin tulilla..

Tuossa muutama kuukausi takaperin tuli kiinanmailta edukas "PCB-Dipoli" 1090MHz taajuusalueelle, taannoisessa antennirempassa sain tuonkin vihdoin heitettyä ulos kaapelin perään.

1090MHz pystydipoli vasemmalla, R7000 yläpää taustalla.
Asennus sinänsä ei ole kovinkaan optimi mutta kovin paljoa parempaan ei pysty jos ei katolle vie, syöttölinjana on n. 5m RG213 koaxia. Antenni on ~3m korkeudessa maanpinnasta ja asennuspaikasta johtuen tietenkin näkee vain n. 180 astetta joka selvästi plotista näkyykin.


No, alueella on jo kovia vastaanottimia, tämäkin menee tuonne "just for fun"-projektikategoriaan.
Vastaanottolaitteistona ihan perus RTL-SDR ilman suotimia/vahvistimia ja Raspberry pi2 FR24-distribuutiolla. Samalla raspilla pyörii myös APRS-igate.

Muutama kuva statistiikkaa alla:
"Koneita nähty" viikkostatistiikkaa
Etäisyyspalkkeja (nautical miles)
29.9-19. päivän pakettijakauma kellonaikaan nähden

perjantai 16. elokuuta 2019

Antenniremonttia antenniremonttia...

Pientä antenniremonttia perjantain kunniaksi, asema ns. talvivalmiiksi jne..

Projektina oli: matalalla aidantolpassa oleva Gainmaster CB/10m antenni pois, tilalle lisää putkea ja X300 Diamond V-UHF keppi sekä muiden antennien koaksiaalien tarkastus + liitosten parantelu..

Ensimmäisenä gainmaster pois aidantolpassa kiinni olevasta 1,5m putkesta, varastosta 3kpl vastaavia  15cm sisäkkäin meneviä putkia esille, tolppa kasaan ja Diamond X-300 V/UHF antenni päähän. Aidalle menevä kaapeli vaikutti olevan OK. Uusin tähän uhf uros - naaras/naaras - uros- liitoksen tilalle aidalle menevän kaapelin päähän N-Naarasliittimen ja ylös antennille menevään loppupätkään N-urosliittimet molempiin päihin. Senverran ylimääräistä kaapelia että tuon putken voi nostaa paikalleen / pois (~20cm).  SWR tsekkaus antennin perässä olevasta pätkästä OK, liitos kiinni ja sisällä samat tulokset, saa teipata!



Diamondi pystyssä onnistuneesti ja liitokset suojattu asiallisesti. Siinä samalla päätin että vaihdan APRS-antennin RG58 (n. 10m josta 5m kiepillä ylimääräisenä ulkona) kaapelin parempaan. Tähän kaivelin LMR400:sta varastosta löytyvän kiepin. Antennin kiinnityspiste vaihtui samalla hiukan tukevampaan paikkaan, aiemmin oli vain terassin yläpuolella olevissa "ritilöissä", nyt siirsin kiinnityksen ritilän takana olevan pystypuun kohtaan. Tuo kun alkoi painumaan alaspäin 2vuoden jälkeen, en tiedä miksi en heti laittanut tuohon pystypuun kohtaan? Toiminnallisesti ei vaikuttane (~15cm siirto) mutta kaapelinvaihdon osalta saatiin hiukan häviöitä pois.

Samaan syssyyn useamman kuukauden pöydällä odotellut "PCB" pystydipoli 1090MHz ADS-B vastaanottoon ylös, varastosta löytyi vanha metaliprofiilista taiteltu uhf-jalalle tehty seinäkiinnike johon pienellä raudan vääntelyllä sai kiinnitettyä tuon pystydipolin näppärästi, ihan vain nippusiteellä ja teipillä, eikai tuo kummoisempaa tarvitse. Tämän antennin perään n. 5m RG213:sta läpiviennille saakka.


Antennit ylhäällä uusilla kaapeleilla, liitokset toki sääsuojattu..

Lopuksi vielä hiukan "look and feel" eli koksit kiinni parvekkeen pystypilariin. Hyvä tuli :)


Viimeisenä projektina HF-antennin RF-kuristimen uudelleenrakennus, tässä kun oli havaittavissa vaippapuolen huono kontakti UHF-liittimellä. No, olihan se huonosti kiinni. Uusi liitin toiseen päähän (myös vaippa juottaen tälläkertaa), toinenpää OK. Takaisin paikalleen ja kuso kulkemaan. Näillä mennään kevääseen saakka, katsotaan sitten taas uusia ideoita :)
