torstai 24. tammikuuta 2019

DIY Heil headset-adapteri FT450:lle (+FT8*7)

Tuossa taannoin samoissa kaupoissa IC-7000 radion kanssa tuli hankittua Heil Pro micro dual-headsetti radioille.. Mukana tuli IC7K:n kanssa yhteensopiva adapteri mutta FT450 on ilman adapteria, kaupallisia versioita katselin, ei nekään kalliita mutta ei heti-saatavissa, tuota kun viikonloppuna jo tarvitsisi.

No, ainahan tuon voipi tehdä itse.

Pätkä RJ45 verkkojohdosta, 6,3mm ja 3,5mm monojakit, kutistesukkaa ja hiukan juottamista - ready!


PTT ja Mic-audio käyttää samaa pin5 mic groundia, kytkentä on hyvin yksinkertainen. 3.5mm monojakista ääni ja 6,3mm plugille PTT-johto, yhteinen maa molemmille.

Lopputulos alla, ei ehkä aivan pärjää siisteydessä kaupalliselle versiolle (jatkosten rypyt sukan alla), mutta suht siisti ja ennenkaikkea toimiva!



sunnuntai 20. tammikuuta 2019

20.1.2019 Sunnuntaipeditio Levanevan luonnonsuojelualueelle

Sunnuntaihan on retkipäivä, tälläkertaa suuntasimme levanevan luonnonsuojelualueelle, WWFF-referenssiltään OHFF-0063:lle.

Tuoretta lunta oli reilusti ja pakkastakin n. -10 astetta, levanevalla on peräkylän puolella parkkipaikka joka kuuluu alueeseen jonka otimme kohteeksemme tälle viikonlopulle.

OCF-dipoli oksille ja ääneen, kusoja kertyi mukavat 65 kappaletta, joista OH-kusoja noin puolet.
Enemmänkin olisi varmasti asemia bandeilta löytynyt, 40m jäi kokonaan workkimatta, mutta pieni flunssanalku ja kylmyys ajoi jo kotiinpäin. Aktivaatio oli silti onnistunut, 44qson raja ylitettiin ja levanevan ensiaktivaatio on hyväksytty ohjelmaan.

Kuullaan taas, 44!


Risukeititimellä kuumat mehut lämmikkeeksi

OCF-Dipoli ja ferriittikuristin talvisella taustalla

Pari videoa pileupin purkamisesta 80m:llä alla

lauantai 19. tammikuuta 2019

Spiderpolelle (12m HD) harusrenkaita akryylistä

Valmistin spiderpolen 12metriselle HD-lasikuitumastolle muutaman haruskiinnikkeen aluksi vanerista, pienen ihmettelyn jälkeen totesin että 4-reikäinen olisi 3-reikäistä parempi ja mahdolliselle vavan kylkeen teipatulle antennielementillekkin täytyy olla oma kolonsa. Haruksiksi suunnittelin neljää yhtenäistä narua joiden päissä pikaisesti paikalleen napsautettavat haat sekä keskellä yksi liikkuva rengas josta harus kiinnitetään ankkuriin, näin pärjää yhdellä narulla ja liikkuvan renkaan avulla voi haruspaikkaakin "siirtää" epätataisessa maastossa.

Valmistin 2 eri kokoisella reiällä varustettua haruslevyä joiden sijainti lasikuitutolpassa tulee noin 4 ja 7,5m maasta. Kuvat taas kertonee enemmän kuin tuhat sanaa:

Piirtelyvaihe

Valmiit leikatut renkaat

Hyvin istuu paikallaan!

tiistai 15. tammikuuta 2019

OCF-Dipolille/Windomille kaapelikela laseroimalla

Reissuille toisena kaupallisena monenalueen antennina ihan käypä myös tuo OCF-Dipoli alias Windom. Piuhat on aina miljoonan sotkussa jos ne kelailee "vain kelalle" ja sitoo jollain kiinni.

Retkikäytössä helpottaa huomattavasti mukavempi kun antenni on tuollaisella kaapelikelalla kieputettuna. Tein hätäisesti piirrellen hyvinkin neliskanttisen version ja leikkailin ~4mm paksusta vanerista irti. Keskelle kappaletta tein reiän johon saa balunin törkätä ja kierrellä sitten elementit ympärille, no kuvat kertoo enemmän kuin tuhat sanaa..

Kappaleen leikkaus kesken laserissa

Baluni reiässä ja lyhyempi viiksi kelattuna

Koko antenni kelalla ja valmiina keikalle :)

sunnuntai 13. tammikuuta 2019

13.1.2019 Sunnuntaipeditio OHFF-0705 kohteeseen, sommarö linnakealueelle..

Muutamia kuvia tämänpäiväiseltä aktivointireissulta raippaluodon sommarön alueelta, referenssinumeroltaan OHFF-0705.

Kalustona käytössä oli Icom IC-7000 radio, LDG-At200Pro2 viritinlaite, G5RV 80-10m antenni sekä 80Ah vapaa-ajan akku virtalähteenä. Yhteyksiä syntyi ihan mukavasti, 71kpl, 24 eri maahan. Kiitoksia vasta-asemille. Seuraavaa reissua jo suunnitellen :).

73 & 44 de OH6PV & Radio Team Vainionpää!





lauantai 12. tammikuuta 2019

Icom IC-7000 LDG AT-200 Pro2 ohjauskaapeli..

Kun ei resonanssiantenni retkille ole vielä valmis, täytyy ottaa G5RV:n kanssa tuneri mukaan retkelle.. Icomin saa juttelemaan nätisti AT-200 Pro2 tunerin kanssa, minulla vain ei ole rigin ja tunerin väliin tulevaa kaapelia..

Rigin takana oleva tuner-liitin on 4-pinninen molex-naaras, toisesta päästä "nuolen muotoinen", sellaisia ei miljoonalaatikoissa pyöri mutta 4-pinnisitä urosta ilman tuota "nuolimuotoa" löytyy kyllä, niitä nimittäin on ollut käytössä vanhempien PC-powereiden kanssa adapterissa molex-> sata-virta..



Puukotettu liitin, siistimpikin se voisi olla..

Kaapelin schema

Puukolla liittimen toinen reuna irti niin uppoaa mukavasti rigin takana olevaan liittimeen. Virtajohdoksi joku satunnainen DC-plugin omaava virtajohto miljoonalaatikosta, ohjauskaapeliksi juottelin pätkän vanhaa RJ11 kaapelia.

Valmis kaapeli
Kaapeli liitettynä rigiin
Toimii, alla videopätkä testailusta.


perjantai 11. tammikuuta 2019

Icom IC-7000 puhemuistin käyttö.

Räpläsin tuossa illalla ajankulukseni IC-7k rigiin puhemuisteihin muutaman CQ:n, siitä keskustellessa eräässä chatissä oli puhetta ettei tietoa miten tuo tapahtuu niin tulipa otettua pari fotoa.. Hyvin yksinkertainen juttu kuvilla kerrottuna:


Ensimmäinen etappi on kaivella menusta S-1 valikko ja edetä siitä VO-valikkoon.


VO-valikosta edetään MIC-valikkoon


MIC-valikossa voidaan äänittää sanoma muistipaikkoihin T1-T4 painamalla REC-näppäintä pohjassa n. 1sek valitun muistipaikan kohdalla. Nauhoitus alkaa heti painalluksen jälkeen. PLY näppäimestä voi kuunnella nauhoitteen ja NAM-näppäimellä nimetä muistipaikan (5 merkkiä).


Tallennuksen jälkeen palataan VO-valikkoon ja valitaan TX


Radio ja puhemuisti lähetysvalmiina. T1-T4 näppäimiä painamalla lähtee ko. muistipaikkaan tallennettu sanoma aalloille.

Simple it is, 73!

torstai 10. tammikuuta 2019

80/40/20m linkkidipolin suunnittelua ja toteutusta..

Tuskastuneena viimeviikkoisella OHFF-peditiolla käytetyn G5RV:n epävireyteen matalalle asennettuna tuli tarve rakennella joku näppärä keikka-antenni joka kattaisi ainakin tärkeimmät eli 80, 40 ja 20m alueet.

Tuttavani OH4JP suositteli ns. "linkkidipolia" eli perus puoliaaltodipoli jossa on mahdollisuus katkaista elementit kahdesta kohtaa pr lanka.

Tuumasta toimeen: miljoonalaatikossa oli sopivasti yksi kaupallinen dipolin keskieristin, rakennusmateriaaliksi 1,5mm2 MKEM. Sopivan pieniä vaijerilukkoja lankojen lukitsemiseen ei ollut varastossa itsellä joten keskieristimelle purin pari piippuliitintä, joiden sisältöä käytin vedonpoiston lukitsemiseen.

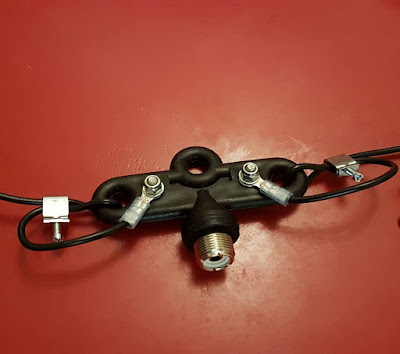

Linkkidipolin kaupallinen keskieristin / syöttöpiste
Ensimmäiset pätkät mitoitin 20m alueelle, jolloin iski mietintämyssyn tarve - minkälaiset eristimet jatkoskohtiin? Perinteisiä mustia "antennimunia" löytyy kyllä mutta ovat melko kookkaita tähän tarkoitukseen.. Pienen tuumauksen jälkeen päätin käydä Hacklabillä tekemässä laserleikkurilla eristimet 3mm paksusta akryylistä.

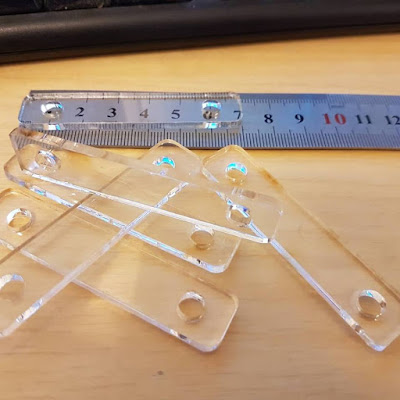

Valmiit laserleikatut eristimet katkaisukohtiin

Jatkokset päätin toteuttaa "pyöreillä abikoilla", osassa kaupallisestikkin tarjolla olevissa vastaavissa on käytetty mm. hauenleukoja mutta tämä kytkentätapa kuulemma ajanmyötä heikkenee ja pätkii.


Pyöreitä abikoja
Elementit bandi kerrallaan valmiiksi, 40- ja 80m elementtien alkupäähän urosliittimet, naarasliittimet jätin vielä irti koska täytyyhän dipoli ensin viritellä bandi kerrallaan aloittaen 20m, liitin kiinni, 40m vireeseen - liitin kiinni jne... Lankojen vedonpoistokiinnityksen tein kahdella vahvalla nippusiteellä, en jaksanut purkaa enempää näitä piippuliittimiä, vahvat nipparit ajaa asian aivan yhtä loistavasti.

Seuraavana operaationa antennin virittely. Kunhan antenni on vireessä, lupasin ottaa mitat ylös ja tehdä pienen ohjeentyngän antennin rakenteluun, siitä sitten oma artikkelinsa.

Testiajot antennille 13. sunnuntaina OHFF 0705- Sommaröstä, kuullaan bandilla!

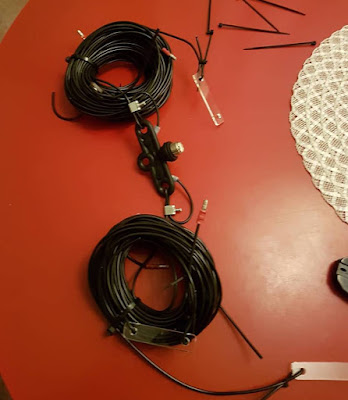

Antenni valmiina viritettäväksi

maanantai 7. tammikuuta 2019

Uuden OHFF-alueen ensiaktivointi, OHFF-0705 6.1.2019

Vuodenvaihteessa on julkaistu määrissä uusia OHFF-alueita, yhtenä niistä hyvinkin tuttu sommarö linnakealue (OHFF-0705 Ängesholmen).. Tätähän täytyi sitten taas kerran lähteä aktivoimaan, nyt IOTA-statuksen lisäksi OHFF:nä.

Varustukseksi 88Ah akku, FT450 + LDG AT200 pro2 sekä antenniksi G5RV. Ajatuksena oli suunnistaa tuttuun paikkaan, alueen reunalla sijaitsevalle kivilaiturille. No, aina ei onnistu, rantaan vievät 2 tietä olivat molemmat poikki kaatuneiden kuusien takia.


Takaisinpäin pätkä ja aseman pystytys metsähallituksen tuvan viereen. Sijaintina myös ihan kohtalainen koska lähistöllä on myös kota missä valmistella eväitä. Antenni ylös ja radiot tulille -> 9+30dB pörinät 80m:llä, 40llä ~6S.. 20m:llä tilanne oli jo paljon parempi. Rannassa ei ole ollut häiriöistä koskaan kiusaa, ehkäpä tuossa vieressä olleen tuvan hätävalaistus tai ilmalämpöpuput tuottaa voimakasta paikallista häiriötä - ei jatkoon tämä sijainti.

Kusoja saatiin silti aivan mukavasti, 72 kappaletta. 80llä muutama OH-kuso, häiriöistä turhautuneena bandinvaihto 40lle, siinä yksi mukava pileup ja 20llä toinen -> kusoja olikin jo mukava määrä kasassa.

Lopeteltiin ja valmisteltiin hernesopat, makkarat ja lämpöiset mehut nuotiolla vielä ennen kotiinlähtöä. Seuraavalla kerralla rantaan, tuttuun paikkaan. Moottorisaha loosteriin ja menoksi!
