perjantai 30. elokuuta 2019

ADS-B Vastaanotin tulilla..

Tuossa muutama kuukausi takaperin tuli kiinanmailta edukas "PCB-Dipoli" 1090MHz taajuusalueelle, taannoisessa antennirempassa sain tuonkin vihdoin heitettyä ulos kaapelin perään.

1090MHz pystydipoli vasemmalla, R7000 yläpää taustalla.
Asennus sinänsä ei ole kovinkaan optimi mutta kovin paljoa parempaan ei pysty jos ei katolle vie, syöttölinjana on n. 5m RG213 koaxia. Antenni on ~3m korkeudessa maanpinnasta ja asennuspaikasta johtuen tietenkin näkee vain n. 180 astetta joka selvästi plotista näkyykin.


No, alueella on jo kovia vastaanottimia, tämäkin menee tuonne "just for fun"-projektikategoriaan.
Vastaanottolaitteistona ihan perus RTL-SDR ilman suotimia/vahvistimia ja Raspberry pi2 FR24-distribuutiolla. Samalla raspilla pyörii myös APRS-igate.

Muutama kuva statistiikkaa alla:
"Koneita nähty" viikkostatistiikkaa
Etäisyyspalkkeja (nautical miles)
29.9-19. päivän pakettijakauma kellonaikaan nähden

perjantai 16. elokuuta 2019

Antenniremonttia antenniremonttia...

Pientä antenniremonttia perjantain kunniaksi, asema ns. talvivalmiiksi jne..

Projektina oli: matalalla aidantolpassa oleva Gainmaster CB/10m antenni pois, tilalle lisää putkea ja X300 Diamond V-UHF keppi sekä muiden antennien koaksiaalien tarkastus + liitosten parantelu..

Ensimmäisenä gainmaster pois aidantolpassa kiinni olevasta 1,5m putkesta, varastosta 3kpl vastaavia  15cm sisäkkäin meneviä putkia esille, tolppa kasaan ja Diamond X-300 V/UHF antenni päähän. Aidalle menevä kaapeli vaikutti olevan OK. Uusin tähän uhf uros - naaras/naaras - uros- liitoksen tilalle aidalle menevän kaapelin päähän N-Naarasliittimen ja ylös antennille menevään loppupätkään N-urosliittimet molempiin päihin. Senverran ylimääräistä kaapelia että tuon putken voi nostaa paikalleen / pois (~20cm).  SWR tsekkaus antennin perässä olevasta pätkästä OK, liitos kiinni ja sisällä samat tulokset, saa teipata!



Diamondi pystyssä onnistuneesti ja liitokset suojattu asiallisesti. Siinä samalla päätin että vaihdan APRS-antennin RG58 (n. 10m josta 5m kiepillä ylimääräisenä ulkona) kaapelin parempaan. Tähän kaivelin LMR400:sta varastosta löytyvän kiepin. Antennin kiinnityspiste vaihtui samalla hiukan tukevampaan paikkaan, aiemmin oli vain terassin yläpuolella olevissa "ritilöissä", nyt siirsin kiinnityksen ritilän takana olevan pystypuun kohtaan. Tuo kun alkoi painumaan alaspäin 2vuoden jälkeen, en tiedä miksi en heti laittanut tuohon pystypuun kohtaan? Toiminnallisesti ei vaikuttane (~15cm siirto) mutta kaapelinvaihdon osalta saatiin hiukan häviöitä pois.

Samaan syssyyn useamman kuukauden pöydällä odotellut "PCB" pystydipoli 1090MHz ADS-B vastaanottoon ylös, varastosta löytyi vanha metaliprofiilista taiteltu uhf-jalalle tehty seinäkiinnike johon pienellä raudan vääntelyllä sai kiinnitettyä tuon pystydipolin näppärästi, ihan vain nippusiteellä ja teipillä, eikai tuo kummoisempaa tarvitse. Tämän antennin perään n. 5m RG213:sta läpiviennille saakka.


Antennit ylhäällä uusilla kaapeleilla, liitokset toki sääsuojattu..

Lopuksi vielä hiukan "look and feel" eli koksit kiinni parvekkeen pystypilariin. Hyvä tuli :)


Viimeisenä projektina HF-antennin RF-kuristimen uudelleenrakennus, tässä kun oli havaittavissa vaippapuolen huono kontakti UHF-liittimellä. No, olihan se huonosti kiinni. Uusi liitin toiseen päähän (myös vaippa juottaen tälläkertaa), toinenpää OK. Takaisin paikalleen ja kuso kulkemaan. Näillä mennään kevääseen saakka, katsotaan sitten taas uusia ideoita :)




torstai 15. elokuuta 2019

Microsat WX3in1 - APRS Trackeri / iGate / Digipeater

Tulipa postissa bonkkina Microsatin valmistama WX3in1 APRS-purnukka, äkkiseltään siistihkön oloinen laatikko - mitä se pitää sisällään sitten, en tiedä vielä..




Ominaisuuksia kyllä piisaa, osaa toimia itsenäisesti trackerina GPS:n kanssa, igatena tai digipiitterinä - kunhan radion lykkää kiinni (ja igate toiminnossa toki intternettiä syöttää).  Mahdollisuuksia näyttää olevan paljonkin, vakiona saa jo yksinkertaista säädataakin logattua ja lähetettyä eteenpäin, pienen optiokortin avulla enemmänkin ja sarjaporttidataakin sääasemalta tuo osaa lukea.

Noh, itsellä lähinnä ajatuksena käyttää tuota igate-tarkoituksiin eli välittämään APRS-paketteja 144.800MHz taajuudelta APRS-IS verkkoon (ja myös toisinpäin tarvittaessa?). Mukana tuli icom-käsiradioille sopiva kaapeli mutta pienellä puukotuksella tuo muuttui kiinanrigeille (baofeng, wouxun jne.) sopivaksi, niitä kun nurkissa pyörii - icomeja ei.

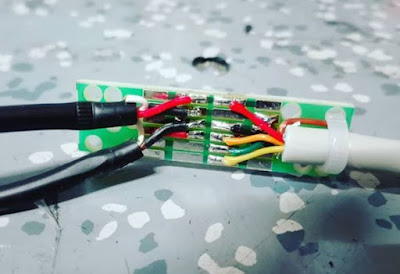

Alkuperäisessä mukana tulleessa johdossa oli tuollainen suht fiksusti tehty jatkos välissä suojattuna kutistesukalla, sukka auki ja tuumailemaan. 6pin mini-din liitttimeltä tuleva ruskea johdin oli taitettu nippusiteen alle eikä käytössä lainkaan icomin piuhassa, tässä "kenwood" tyyppisessä kytkennässä ko. johtimen kautta kulkee radiolle PTT-signaali joten se täytyi ottaa myös käyttöön. Kortilla oli din-liittimen puolella yksi vapaa juotosnasta, joka tosin oli juotettu viereisen GND-nastan kanssa yhteen - icomin kaapelissa kun tarvitsee molemmille liittimille (2,5 & 3,5mm stereoplugit) mennä maapuolen johto. Tässä "kenwood"-kaapelityypissä menee maa pelkästään 2,5mm plugille joten silta pois ja ruskea PTT-johdin siihen. Hiukan uudelleenjärjestystä johdotukseen ja avot - kaapeli modifioitu. Nippusiteet takaisin vedonpoistoksi ja sopivat kutistesukka päälle, valmista tuli.

Radioksi täytynee kaivella joku vanha baofengin raato, niitä kun muutamia on, mm. yksi jonka lähtevä ääni toimii vain kuuloke/mic-liitännän kautta - liekö mikkikapseli rikki? En ole jaksanut tutkia. Tähän käyttöön se kuitenkin soveltuu loistavasti :).

Konffauksesta ja testailusta myöhemmin lisää. Stay tuned and #aprs !

What's up on aprs.fi: RX-only igates considered beneficial to the networ...

APRS-Lukemista lontooksi, aiheena onko RX-igatet pahasta?

What's up on aprs.fi: RX-only igates considered beneficial to the networ...: As probably most of you know by now, besides running the aprs.fi web site, I'm also one of the two main authors of the aprsc server soft...

maanantai 12. elokuuta 2019

POLA RY Kesäleiri alavudella, leirikeskus Vetiksellä..

Muutama valikoitu kuva Pohjanmaan LA- ja Radioharrastekerho POLA Ry:n kesäleiriltä.
Kesäleiriä vieteltiin 9-10.8. tutussa paikassa vetämäjärvellä. Leirille rakenneltiin CB/LA-asemat (yläterassilla ja saunalla oma) sekä OH6POLA radioamatööriasema kerhon vaunuun..

Kusojenpito taisi jäädä hiukan vähemmälle vaikka valmiudet ja keliäkin oli - seurustelua harrastettiin ahkerasti. Väkeä oli paljon ja olympialaisiinkin osallistujia toistakymmentä. Kiitoksia taas mukavasta leiristä, ensivuonna uusiksi :).

LA/CB-asemalla käytössä President Franklin
Olympialaiset menossa
Lissää olympialaisia
Vetiksen sauna ja saunan takana sauna-aseman CB-antenni
OH6POLA
Kirppujakin ulkoili parkkipaikalla
Porukkaa piisaa!

torstai 1. elokuuta 2019

Kun antenni unohtui kotiin .... Quick'n'dirty - toimii!

Mökkiviikolle radiot mukaan - toki?! Aina. Antennivarustustakin tarvitsee raahata kun kiinteitä antenneja ei sukumökille oikein erinäisten hellasäröjen (ei oma xyl) vuoksi jättää..

Perus antennisettiin OCF-dipoli 80-10 ja jotain väliin jääville WARC:ille, vaan tälläkertaapa se lanka-GP unohtui kotiin. Ei niinkään väliä 17-15-12m bandeilla mutta 30m / 10MHz alueen poisjäänti jäi harmittamaan, se kun on aika mukava bandi välistä yöaikaan, on tullut havaittua.

Pikainen tutkimusretki varastoon, mkemää löytyy rulla ja koksiakin on repussa, sen erikoisempia keskipalikoita, pulikoita, liittimiä tms ei mukana sitten ollutkaan joten "Quick'n'Dirty"-rakennusmenetelmä käyttöön. Tämä ei ole niinkään antenninohjeeksi tarkoitettu, paremminkin vaan potkaisemaan aiheesta - aina voi ja pitää tehdä, voivottelulla jää kusot workkimatta :-).


Mitat pikaiseen netistä löytyvällä laskurilla (voi toki laskea itsekkin, 300/MHz/4x0.95) ja lankaa pätkimään, säteilijä ja 4 maatasoa. Koksista pää auki, maatasot vaippapuolelle ja säteilijä keskikarvaan tinaten. Onhan se ruma?



Eipä se siitä teipattuna juuri kaunistunut mutta lopputulos on silti toimiva ja ehkä aavistuksen vedenpitäväkin. Antenni ylös ja QSO kulki - jenkkejä roppakaupalla logiin heti ensi-istumalla!
