lauantai 23. tammikuuta 2016

Mikrofoniteline vanhasta lampusta 3D-tulostimen pienellä avustuksella..

Erilaisia patentteja mikrofonitelineeksi hamshackkiin on tullut käytettyä ja nähtyä myös muilla, yksi monista on lampun sarana-varren käyttö mikkitelineenä, joku moinen patentti itselläkin oli aikanaan käytössä ollut - hajosi vain sitten ja joutui romukoppaan..

Viimeisin setuppi oli vekoyltä hankittu joutsenkaula joka onkin hoitanut työtään hyvin ~2v ajan mutta on nyt alkanut löystymään kohtuu painavan mikrofonin kanssa eikä meinaa pysyä asennossa..

Hacklabin SER-läjässä oli vanha pöytävalaisin ja kun pajalta löytyy myös 3D-tulostin tuli ajatukseksi tehdä uusi versio mikkiteline pöytälampusta-viritelmästä.

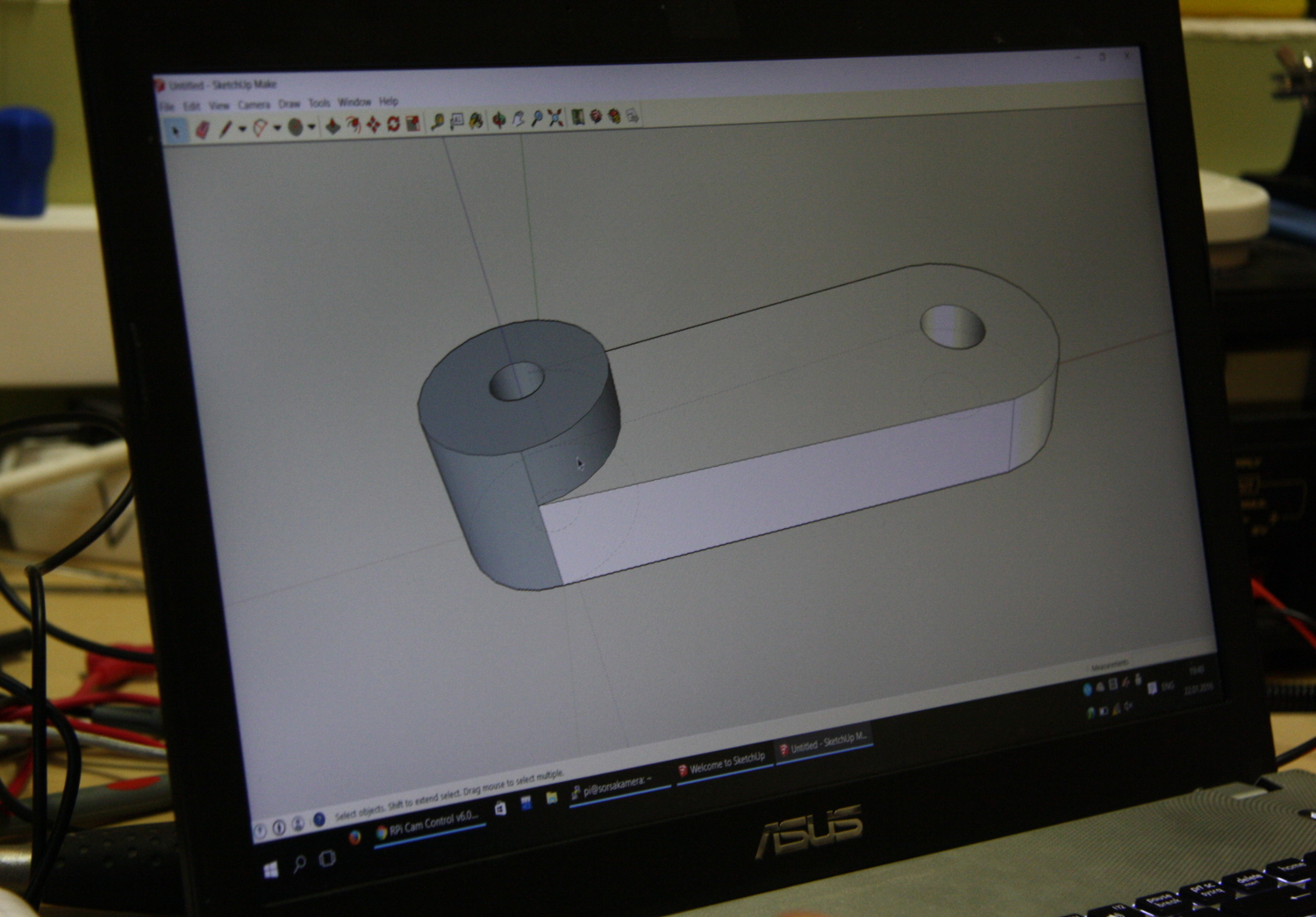

Alkuun pähkäilyä mikrofonitelineen alkuperäisestä palikasta sekä lampun kiinnityspalikasta miten niistä tulisi yksi. Projektin vaikein osuus lie tuo 3D-mallinnus, tässä joutui hieman taustatukea kyselemään, kiitoksia wolfgarille jelpistä.

STL-filee kappaleesta löytyypi jos joku innostuu tulostelemaan samanlaista?
http://oh6gzt.fi/stuff/mikrofonipalikka.stl




Kappale tulostui mukavasti, pienempää reikää joutui hieman viilaamaan isommaksi, muuten palikka oli sopiva suoraa.. Lopputuloksena siisti ja toimiva kappale, vielä vaikea sanoa käytännön toimivuutta ja kestävyyttä - se selvinnee myöhemmin kun mikkiteline on ollut ajossa pitempään.



torstai 21. tammikuuta 2016

K-PO KPS-1225 Hakkuripoweri korjattavana..

Juotosvikaa juotosvian perään.. ?

Pieni aavistus, ei käytössä vaan kuljetuksessa, kohtuu hyvin pakattuna, hajonnut K-PO KPS-1225 virtalähde työnalle, toimivana paketoitu - rikkinäisenä purettu..


Kannet auki ja hommiin, kauaa ei tästäkään tarvinnut vikaa hakea kun se jo paikallistui. Ison tehotransistorin yksi jalka on kokonaan irti piirilevyltä. Tämä nyt ei varsinaisesti näytä kylmäjuotoksesta johtuvasta viasta kun on repäissyt tuota foliotakin mukaan pinnalta, miten lie tuommoinen hajoaminen onnistunutkaan, trankku kuitenkin on kiinni powerin rungossa omalla ruuvillaan - no, kolvi kuumaksi ja tinarulla esiin..


Taaskin kerran pikaisen tinailusession jälkeen koeajo osoitti että vian paikallistaminen osui oikeaan ja virtalähde lähti toimimaan kertalaakista. Kävin samalla muut juotoksetkin läpi mahdollisien kylmäjuotosten varalta. Kuoret päälle ja takasin hyllyyn odottamaan josko tämä kohta joutuisi erään projektin kohteeksi. Ajatuksena ollut remote-aseman Raspberry PI-tietokoneella ohjattava virtalähde, no siitä enemmän sitten itse projektia koskevassa postauksessa myöhemmin.


keskiviikko 20. tammikuuta 2016

Baobaon laturi pimeänä? Eipäs ollutkaan, latausledi vain..

Baofeng UV5R-radion latauslaite näytti pimentyneen, ei vihreää lepovaloa eikä punaista latausvaloa löydy vekottimesta.. Pienen pähkäilyn jälkeen toteamus jotta lataustelineen pinneihin tulee kuitenkin asiaankuuluva latausjännite, seuraava tarkistus olisikin sitten lataustilan kertova led-lamppu.


Kannet auki ja tutkimaan, vikaa ei tarvinnut kauaa hakea.. Virrat kiinni laturissa kun lediä hieman heilutteli niin sitä valoakin sieltä löytyi, ahaa - harvinainen vika: Kylmäjuotos!


Pikaisen tinailun jälkeen laturi toimii kuten kuuluukin, lediä myöten. Radion akkukin näytti latautuvan. FB.

Laturin alapuolella oleva varoitustarra se vaan jaksaa aina hymyilyttää :)


sunnuntai 17. tammikuuta 2016

Thinkpadin akulle ikää.. (*buntu)

Thinkpad X201 tuli nyt uutena tulokkaana tietokonerintamalla korvaamaan paljon reissuissa kulkeneen 6710b HP:n joka alkaa jo olemaan iäkäs sekä hidaskin..

Käyttöjärjestelmän xubuntu läppärissä, pienenä lisäosana akunsäästöä ajatellen tämmöinen pieni sovellus nimeltään tp_smapi.. Sovelluksella pystyy määrittämään ladataanko akkua kuinka täyteen ja missäkohtaa akun varaustilaa lataus aloitetaan - tämä säästää akun elinikää jos laite on usein "letkuruokinnassa"

"tp_smapi is a set of kernel modules that retrieves information from and conveys commands to the hardware of many ThinkPad laptops"
Asennus on helppoa:
apt-get install tp-smapi-dkms
modprobe tp_smapi
echo "tp_smapi" >> /etc/modules
update-initramfs -u

Ja noin, asennus on valmis. Akun latausominaisuudet voi tarkistaa komennolla:
cat /sys/devices/platform/smapi/BAT0/*_charge_thresh
root@cofein:~# cat /sys/devices/platform/smapi/BAT0/*_charge_thresh
60
95
Ylempi luku on koska lataus aloitetaan, alempi koska lopetetaan.
Akun latauksen aloituksen ja pysäytyksen voi vaihtaa seuraavilla komennoilla:

echo 95 > /sys/devices/platform/smapi/BAT0/stop_charge_thresh
 - Lopetetaan lataus kun 95% varaus on saavutettu

echo 60 > /sys/devices/platform/smapi/BAT0/start_charge_thresh
 - Aloitetaan lataus kun akun varaustila on 60%

Lisää tp-smapi:n ominaisuuksia voi tutkiskella thinkwikistä
http://www.thinkwiki.org/wiki/Tp_smapi

perjantai 15. tammikuuta 2016

Perjantai-illan projektina: maailmanraato - Sangean ATS-803A

Kerholle (oh6aa) joku raahasi taannoin vanhan Sangean ATS-803 maailmanradion rikkinäisenä jos jotakuta kiinnostaisi korjata, noh radio lojui kerhotiloissa n. vuoden kunnes päätin napata mukaan ja tsekata mikä mahtaa olla tilanteen vakavuus.

Joku pieni muistikuva olisi jotta puhe olisi ollut rikkinäisestä näytöstä, oikeasta kulmasta luuraten näki ettei näyttö ole "peruskamaa" vaan siinä on radioon yksilöllisiä juttuja kuten mode- ym. kuten näissä useimmiten tapaa olla, noh ei siinä mitään häviä kuin hieman aikaa jos tuota koittaa vilkaista..

Kannet auki ja hieman ihmettelyä, niin voisihan tätä kokeillakkin - yllättäen näyttöön tulikin kello kun virtoihin kytki, ainut vain että se myös katosi siitä aika vikkelästi. Asiaa tutkimaan ja sisäpuolelta löytyi yllättävän yleinen ja helppokorjattava vika - kylmäjuotos poweriliittimen jalalla.


Pienen tinailun jälkeen kuoret takaisin kasaan ja testaamaan, no ei toimi! Ei sano enää mitään. Kannet auki uusiksi, lähtikö joku piuha irti tms? Kun suurin osa ruuveista oli irti ja radio puoliksi purettuna tajusin etunaamassa olevan LOCK-napin olevan ON-asennossa. DOH! No sattuuhan näitä, ruuvit takaisin kiinni ja testiä, SW/MW/LW kuuntelussa löytyi paljon häiriöitä hacklabin elektroniikkaisessa ympäristössä mutta ainakin ULA-alueen radiokanavat kuuluu hienosti!

Siinähän tuo ja toimii! Vaihteeksi tämmöisiä helppojakin projekteja jotka antaa sitten tulostakin mukavasti. Eipä tuo ehkä ihan käytännöllisin ole kokonsa puolesta ja tuskin pärjää uusimmille ssb-maailmanradioille muutenkaan spekseissä mutta toimiihan ainakin!


Onnistumisen ja perjantain kunniaksi taidan palkita itseni kylmällä Club-Mate Colalla! Jatketaan harjoituksia!



perjantai 8. tammikuuta 2016

Köyhänmiehen piuhatelineet...

Norminäky ja kaikki tipahtaa kun yhtä tarvitsee kaivella??

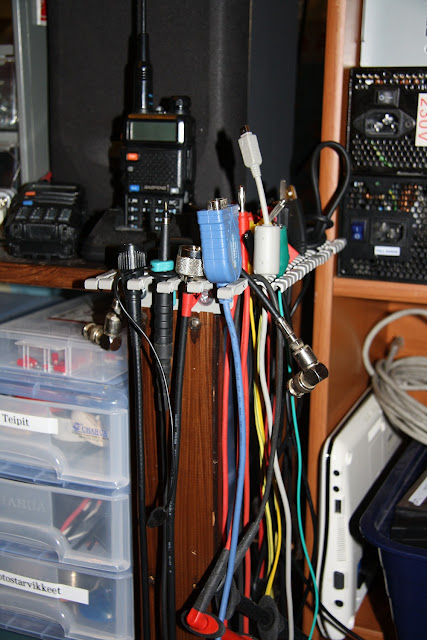

Koulun roskiksen tonkimisen myötä pienen ahaa-ilmiön kautta ideoituna turha johtokourunpätkä muuntautuu kätevästi köyhänmiehen johtotelineeksi..


Alareuna veke ja sopiviksi paloiksi sekä muutamia paloja irti jos tarve isommille johdoille..





 < olmari> haksaaminen kunniaan :)
