1:9 UNUN, T200-2 vs FT240-43 Core

Tein hieman kokeiluja, kääräisin samasta johtimesta T200-2 ja FT240-43 sydämille 1:9 UNUN-ohjeiden mukaiset kötöstykset. T200-2 rinkulalla varustettu versio toimii sekin mutta on kapekaistaisempi kun taas FT240-43 toimii laajemmin, alabandeilla hyvin mutta hiukan impedanssi jo tipahtaa lähestyessä 15 ja 10m alueita. Rakennusohjeita en tässä sen enempää availe, niitä löytyy vaikkapa täältä.

Vasemmalla FT240-43, oikealla T200-2.

Molemmissa on käytetty mittauskuormana 470ohm vastusta.
Alla tuloksia, klikkaamalla saat kuvat auki isompana.

T200-2 mittaustulokset

1.3-10MHz

10-30MHz

1.3-35MHz

SWR 1.3-35MHz

FT240-43 mittaustuloksia

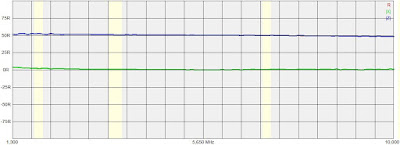

1.3-10MHz

10-30MHz

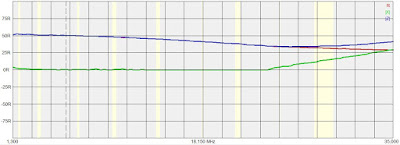

1.3-35MHz

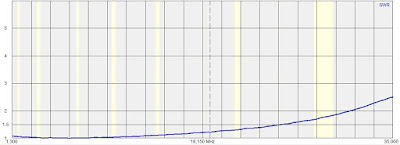

SWR 1.3-35MHz
