4G Ulkoantennin asennus mökkiQTH:lle

 Mökissä kun on folioeristepapereita seinissä, ei sielä meinaa bitti kulkea oikein mitenkään. Keskimääräinen nopeus mokkulan omilla antenneilla tai/-ja "panorama" ristidipoli ikkuna-antennilla on heilunut siinä 10-15/2M nurkilla 800MHz bandilla, aika hidasta siis kun mastoon on matkaa 1,3km.

Tilasin tuollaisen ns. halpis-paneelin, Nediksen valmistamana. Antennille oli annettu vahvistusarvoja 4 dBi @ 698-960, 5 dBi @ 1710-2700, 6 dBi @ 3300-3600, 6 dBi @ 4800-5000 ja se on varustettu 2x 2,5m LMR200- antennikaapelilla jossa suoraan modeemiin sopivat SMA-liittimet päässä.

Asensin antennin mökin takaseinälle, korkeuteen johon piuhat juuri riittivät, ikkunan päälle ~35cm irti seinästä pienellä käyttöön sopivalla mastokiinnikkeellä. Suuntaus mastoon päin. Vaikka tämä ei mikään yagi ole, on silti suuntaavuutta koska heijastaja, F/B-ratio 20dB.

Piuhat kiinni ja testiä, mihinkään älyttömiin ei tällä ulotuttu mutta 800MHz bandille nopeudet ovat huippuluokkaa, meidän käyttöön täysin riittävät ja ennenkaikkea pienempi ja huomettavasti tasaisempi pingi - vakautta siis tuli paljon, ja nopeus ~ 3 kertaistui. Ei paha?

Antennikaapeleille tein pienen loven ikkunankarmiin ja vedin siitä sisälle, modeemi on heti ikkunan alla seinällä, joten koaxia tuli sisäpuolelle n. 50cm. Alla muutama kuva asenteluista.

Sark100 analysaattoriin paristoteline

Kaupoissa tuli itselle tuollainen kiinalaisten tekemä "kopio", alunperin kittinä myydystä antennimittarista. Edellinen omistaja ei ollut kokenut tätä puutteeksi mutta itse tuumasin että jos analysaattorilla, vaikkakin puuttellisella (ei käyriä ym.) mittaillaan antennia, itse teen sen yleensä ns. kentällä enkä hamshackissä niin täytyyhän tässä olla sähköä muutenkin kuin 12VDC verkkovirtapowerista saatavilla..

Kaivelin nettiä niin tuli vastaan tuo alkuperäisen kitin manuaali, josta löytykin nuo ns. puuttuvat komponentit jotka tässä lisäilin itse mukaan. Oli muuten harvinaisen hyvä manuska, kerrotaan mm. miten tehdä ja mittailla puolenaalon stubi ym.

No juu, itse asiaan, tämähän oli vain tälläinen "helppo ja nopea perjantai-illan projekti" - ja juuri sellaiseksi se osoittautuikin, mutta ainahan voi blogata, vinkvink muille tms.

Sark100 analysaattori kiinanpoikien tekeleenä metallikoteloituna, jossa on valmiiksi tila akulle/paristoille mutta syystä tai toisesta, niitä ei mukana ole.

Alkuperäisen manuaalin kun olin lueskellut läpi, siinä oli osaluettelossa 2kpl 4xAAA-pariston pidikettä, joiden avulla saadaan sopiva käyttöjännite laitteelle. Näissä kiinankavereiden tekeleissä ei sitä mukana ole ollut, ainakaan normaalissa tilauspaketissa, mutta selkeästi on ajateltu että sinne voi nuo, tai jonkun akun laittaa.

Noh, tsekkailin paikallisen elektroniikkakomponentti kauppiaan listoja ja sieltään löytyi 4xAAA-pidikkeitä hyvinkin edulliseti, kaksi niitä ja sillähän päästään -> 8x1,5>12..

Hieman sähköteippiä suojaksi, parin piuhan tinailu ja done.

Mittari on mielestäni huomattavasti käytännöllisempi nyt, kuin että pitäisi olla verkkovirtapowerin perässä aina kun jotain haluaa mitata :).

Ja kuvathan kertovat enemmän kuin tuhat sanaa:

Icom IC-7300 ja Ham Radio Deluxe (5.x vanhemmat versiot)

Blogi ollut laiskalla taas mutta on sitä jotain silti harrasterintamalla tapahtunut. Icom IC-7300 radio tuli näprättyä pelaamaan vanhemman HRD 5.x version kanssa.

HRD 5.x:ssä ei toki IC-7300 radioa löydy, koska radio on uudempi kuin ohjelmisto. Icomin CI-V komennot kuitenkin ovat niin käsikädessä kulkevia että tuota radioa voi ohjata toisen, IC-7700 radion asetuksilla, tämä vaatii muutaman vakioasetuksen muuttamisen radiosta. Esim radiossa oletuksena olevalla CI-V osoitteella ei HRD ainakaan oman radioni kanssa suostu juttelemaan(?).

Alla ohje joka on tehty ajatuksella että radio on jo asennettu toimimaan PC:n kanssa ja ohjaukseen käytettävä com-portti tiedossa jne.

Ensin radion asetukset:

Kaivele menun asetusvalikosta "Connectors" valikko ja sieltä alivalikko CI-V

CI-V alivalikosta muutetaan asetukset seuraavan mukaisiksi:

CI-V Speed: 19200
CI-V Address: 74h
CI-V USB Port: Link to [REMOTE]

Poistu valikosta, käynnistä HRD ja konffaa radio softaan:
Company: ICOM

Radio: IC-7700

COM Port: COM 3
(COM-portti riippuu tietokoneesi kokoonpanosta)
Speed: 19200
CI-V Add: 74

Flow control / Interface power: RTS ON

-> Connect

Toimii!

Stay alert - SWR IS ON THE AIR!

 RF-täyteinen viikonloppu edessä.

Keep your shortwave receiver handy and stay alert, SWR is ON THE AIR!

Kuuntelijakilpaa ja arvontaa tulossa -> seuraa radion FB sivua!

Scandinavian Weekend Radio!

Scandinavian Weekend Radio 8.10.2022 - Kuuntelua kotona ja etäasemalla.

Tälläkertaa ei itse tullut lähdettyä tekemään lähetystä vaan jäätyä kotiin ns. kuunteluoppilaaksi.
Usein radiokeli on sattunut olemaan melko heikko jos itse olen ollut vastaanottimen päässä, tällä kertaa kuitenkin keli oli melko makoisa. Aivan aamusta millään taajuudella ei kuulunut pihaustakaan liedenpohjasta mutta 9:30 aikoihin alkoi 48m jytäämään ja kuuluvuus olikin hyvä tai erinomainen koko valoisan ajan, 19:30 alkoi lähitaajuuksilla lähettävät muut asemat painamaan päälle niin voimakkaasti että siirryin internet-streamin pariin.

Tässä jokunen videopätkä joita tuli kuunnellessa otettua talteen. Kaupunkiasemallani oli yllättävän pienet häiriöt tälläkertaa, niin kuuntelu jopa lähiöalueelle asennetulla olemattomalla langalla onnistui.

Etäaseman kuuntelulaitteisto:
Radio: Icom IC-7300 (etäkäyttö Icom RS-BA1 ohjelmistolla)
Antenni: 78m pitkä OCF-dipoli "pitkä windom"

Kotiaseman kuuntelukalusto:
Radio: Yaesu FT-450
Antenni: 18,3m päästäsyötetty lanka

klo 9-10 UTC nurkilla, Dj Esa studiossa

klo 9-10 UTC nurkilla, Dj Esa studiossa.


klo 11:40 UTC, Studiossa Dj Onni & Waldoman


klo 15:15 UTC, Studiossa TrickyTrev


klo 15:18 UTC, Studiossa TrickyTrev

Etäohjattava (wifi) antenninvaihtaja kolmelle antennille..

Remotea kasaillessa mökille tuli tarpeen päästä myös vaihtamaan antenneja etänä, tähän löytyy kyllä kaupallisia ratkaisuja mutta jokainen on toistaan hieman kalliimpi ja juuri alle 200€ on turha haaveilla mistään. LAN/Wifi-liitettävät vaihtajat toimivat yleensä vain paikallisverkossa, jolloin aseman verkkoon täytyy olla VPN-yhtyes tms.

Minulla kun on radion ohjaukseen/ääneen jne käytössä tuo Icomin RS-BA1 ohjelmisto joka sisältää äänen tunneloinnin jne ilman pakollista pääsyä lähiverkkoon, tuli mieleen miten tuon antenninvaihdon voisi ratkaista toisin.

Tuttu amatööri olikin rakennellut hieman samanlaista projektia omalle mökilleen ja sieltä tuli ideoita ja vinkkejä miten voisi lähteä hommaa toteuttamaan, kiitoksia näistä vaan @ Esa OH3FWF.

Loppuratkaisuksi tuli käyttää kaupallisia kotiautomaatiopalikoita modaillen, nyt pystyn ohjaamaan Nediksen pilvipalvelun kautta esim. puhelimella antennivaihtajaa, radion virtaa, aseman päävirtaa (ja seurata kulutusta) jne.

Radioaseman "kotiautomaatiota".

Wifireleillä ohjattava kolmen antennin vaihtaja edullisilla komponenteilla.

Osaluettelo:
K1-K5: JS1-12V AJS1311 (tms. rf-käyttöön soveltuva rele esim. RTE424012)
D1-D5: 1N4007 1kV DO-41
V1-V5: S10K140
W1-W2: Wifiohjattavat releet / rasiat tms. (2. esimerkki 3kpl)
12Vdc Virtalähde (2. esimerkki 3kpl)

K1-K3 RF-releet kytkevät Antennit 1 – 2 – 3, K4 ja K5 releitä käytetään vain ohjaukseen joten tässä voi käyttää mitä tahansa vaihtokoskettimen omaavaa 12Vdc relettä.

D1-D5 diodit sekä V1-V5 varistorit asennetaan K1-K5 kelojen kelan kärkien välille jännitepiikkejen ja rf-indusoitumisen estämiseksi.

Wifiohjaukseen omassa järjestelmässä 12Vdc kytkemiseen on käytetty modifioituja Nedis Smarhome-järjestelmän wifiin liitettäviä pistorasioita, näiden parempaa sähköteknistä osaamista vaativaa modifiointia en esittele tässä turvallisuus syistä.

Toinen vaihtoehto on että kolmen wifi-ohjattavan pistorasian perään asetetaan omat pienet 12Vdc virtalähteet joista omat syötöt vaihtajalle, ensimmäisestä ”päävirta” eli sähköt 12Vdc linjaan, toisesta K4 ja kolmannesta K5 releen kelalla.. Tällä esimerkillä rasioiden modausta ei tarvita mutta rasioita ja virtalähteitä tarvitaan kolme.

Ohjaukseen voi toki käytätä mitä tahansa wifi/lan tms. ohjattavia relebokseja minkä läpi voi ajaa 12Vdc jännitettä. Myös yksi mahdollisuus on tehdä ohjaus vaihtajan kanssa samaan boksiin tai erillinen ohjausboksi jossa kaksi kytkintä joiden avulla kytkennät suoritetaan ”mekaanisesti” eli käsikäytöllä. Tähän kelpaa lähes mitkä tahansa perus vipukytkimet, näiden läpi kun ei kulje kuin K1-K4 releiden kelojen käyttämä virta ja 12Vdc jännite.

RF-kytkentä on molemmissa esimerkeissä sama.

Toimintaperiaate 1. esimerkissä joka itselläni on käytössä:

Vaihtajaan virta päälle (12Vdc), W1 asennossa 0, K1 vetää ja kytkee 1 antennin aktiiviseksi.
- W1 päälle, K4 vetää, K1 kelajännite katkeaa, K2 vetää ja antenni 2 kytketytyy aktiiviseksi.
- W2 päälle, K5 vetää ja katkaisee K1&K2 kelajännitteet sekä kytkee K3 kelajännitteen
          -> K3 vetää, antenni 3 kytkeytyy aktiiviseksi.

Kun vaihtajasta katkaistaan käyttöjännite, kaikki releet palaavat 0 asentoon jolloin kaikki antennit ovat maadoitettuna. (Huom! Ei toimi ukkossuojauksena, maadoita kaapeleiden vaipat pihalla tai totaalinen poiskytkentä eli piuhat irti).

Alla kytkentäkaaviot Ohjaus + RF.

Valmis tuote, eikö oo komia, no ainakin se toimii.

HFkits.nl 80-10m EFHW-antennin 1:49 ununin kasaus kitistä..

Olen nyt muutaman näitä HFKitsin myymiä antennin rakennussarjoja kasannut tutuille ja todennut että näitä voi kyllä suositella, komponentit on laadukkaita ja kitit sisältää kaiken mitä antennin rakentamiseen tarvitsee.

Blogi on nyt ollut hetken kesäteloilla kesämökkiprojektien takia mutta ajattelin tästä tehdä julkaisun Suomenkielisten selostusten kera 80-10m 100W EFWH antennin kasaamisesta jos ei valmistajan lontoonkieliset ohjeet taivu. Täytyy kyllä nostaa hattua HFKitsille, harvoin rakennussarjoissa noin seikkakohtaisia ohjeita on tarjolla. Tämä on siis lähinnä jonkunsortin supistettu käännöksen tapainen julkaisu itse ottamillani kuvilla.

Paketti auki ja kamat pöydälle:

Tarvikeluettelo:

IP65 kotelo 82x80x55 mm

Ferriitti Amidon FT140-43

Emaloitu kuparilanka 1.00 mm

100 pF kondensaattori 1kV

PL 259 (uhf) runkoliitin

Pohjalevy (Kitsssä valmis, itse voi tehdä esim pleksistä)

RST Ruuvit M3 6mm  4x

RST M3 aluslaatat 4x

M3 Rengaskaapelikenkä

M5 Rengaskaapelikenkä

RST (A4) Silmnukkaruuvi

RST M6 Mutteri

RST M6 Aluslaatta

RST M6 Jousialuslaatta

RST M5 Pultti 25mm

RST M5 Wing nut

RST M5 Mutteri 2x

RST M5 Aluslaatta 2x

RST M5 Jousialuslaatta 2x

RST M5 Hammasaluslaatta 2x

RST M3 Pultti 12mm 4x

RST M3 Mutteri 4x

RST M3 Aluslaatta 4x

RST M3 Hammasaluslaatta 4x

Rakentaminen aloitetaan tekemällä koteloon tarvittavat reiät toiselle puolen M5 (säteilijän yhdistämiseen käytettävälle ruuville) ja M6 (vedoinpoisto/ripustislenkille), toiselle M16 UHF-liittimelle.

Näille rei'ille ei ole annettu alkuperäisessä ohjeessakaan mittoja mutta pienellä mietinnällä päädyin seuraaviin:

Silmukkaruuvi keskelle 40,75mm, takareunasta 14mm - 6mm reikä

Säteilijän ruuvi oikealta 22mm, takareunasta 27mm - 5mm reikä

Uhf liittimen reikä 40,7mm reunoista, 21mm takareunasta, 16mm reikä
Lisäksi poraillaan 4 reikää UHF-liittimen kiinnitykseen käytettäville M3 pulteille.

Kun kotelo on valmis, valmistetaan itse muuntaja kitin toimittajan kuvan mukaan. Tähän käytetään 1mm2 vahvuista emaloitua kuparilankaa.

Taita emaloitua 1mm2 kuparilankaa kahtia 40cm matkalta jonka jälkeen sinulla on "kaksi johdinta" 20cm matkalta. Kierrä johtimia hieman ensimmäisten 15 cm:n matkalta yhteen, jotta se ne pysyvät kiinni toisissaan.

Seuraavaksi kääri langan kaksoisosa ferriitin ympärille kahdesti ja kiinnitä nippusiteellä. Seuraavaksi kierrä loput 14 kierrosta ferriitin ympärille niin että "ylität ferriitin" seitsemän kierroksen jälkeen.

Tämän jälkeen kiinnitetään muuntaja sille valmistettuun pohjalevyyn

Seuraavana toimenpiteenä muuntaja asetetaan koteloon, yksittäinen "yläpuolen" johdin kytketään johtimen läpivientinä toimivaan M5 pulttiin M5 kaapelikengällä. Alapuolen "tuplakierretty" johdin M3 kaapelikengän avulla UHF-liittimen runkopuoleen ja alas jäävä yksittäinen johdin UHF-liittimen keskitappiin. UHF-liittimen keskitapin ja runkopuolen välille juotetaan kitissä mukana tullut 100pF kondensaattori.

Muuntaja onkin sitten valmis!

1:9 UNUN ja päästä syötetty lanka.

Tämä artikkeli on kasattu mutu-fiiliksillä ja eri lähteistä kasatun informaation perusteella.

Taulukosta näkyy tyypillinen SWR suhteessa säteilijän pituuteen ihanneolosuhteissa. SWR lukema voi vaihdella riippuen maastosta, lähellä olevista rakennuksista, syöttökaapelista maadoituksesta ja vastapainosta (maatasot).

Usein parhaan tuloksen varsinkin matalilla taajuuksilla, saa käyttämällä pisintä taulukossa näkyvää pituutta, joka sopii asennuspaikkaasi. Säteilijän asentaminen Inverted-L:ksi voi muuttaa syöttöpisteen impedanssia ja saattaa vaatia virittämistä (säteilijän kokonaispituuden muuttaminen +/-) parhaan sovituksen löytämiseksi kaikilla taajuusalueilla.

Värilliset rivit ovat parhaita kokonaispituuksia käytettäviksi optimaalisen sovituksen saamiseksi kaikilla HF-alueilla.

Unun & päästä syötettyä lankaa voi käyttää ilman erillistä vastapainoa ja maadoitusta, mutta silloin syöttökaapelin mitta olisi hyvä olla vähintään 10m ja radion päässä on erittäin suositeltavaa käyttää kuristinta vaippavirtojen poistamiseksi (CMC – Common Mode Choke). Tässä asennustavassa koaxin vaippa toimii antennin vastapainona.

Suosittelen kuitenkin käyttämään kuristinta antennin syöttöpisteen päässä ja lisäämään maadoitusta sekä maatasoja, tämä tehostaa antennin toimintaa ja torjuu RFI-ongelmia tehokkaasti. Kun kuristin asennetaan heti syöttöpisteeseen, koaxin vaippa ei toimi antennin vastapainona ja ylimääräisten maatasojen asentaminen on tarpeen. Maatasoina toimii esim. 8-10kpl vähintään 3-4m pituista johdinta. Tässäkin pätee ”enempi on parempi” mutta merkittävästi pidemmille maatasoille ei välttämättä ole tarvetta. Maadoitustanko syöttöpisteen alapuolella ei myöskään tee pahaa 😊.

Laitan erillisenä postauksena kokemuksia omasta langasta joka on tarkoitus asentaa mökille 160-60m käyttöön.

Selvitä Yaesu radion ikä?!

 POLA-kerhon lehteen juttua tehdessä, niin postasimpa saman jutun tänne talteen :).

Selvitä Yaesu radion ikä?!

Esim. käytettyä radioa ostaessa, kiinnostaa usein kuinka vanha kaupankäynnin kohde on.

Yaesu-radioiden sarjanumerosta selviää helposti laitteen ikä. (Pätee ainakin ”moderneihin” radioihin).

Esimerkkisarjanumero: 9J271567

Ensimmäinen merkki = Valmistusvuosi
Toinen merkki = Valmistuskuukausi

C = Tammikuu, D = Helmikuu, E = Maaliskuu F = Huhtikuu, G = Toukokuu, H = Kesäkuu, I = Heinäkuu,  J = Elokuu, K = Syyskuu, L = Lokakuu, M = Marraskuu, N = Joulukuu

Merkit 3 ja 4 = Erä numero(t)

Merkit 5 -8 Erän sarja

Merkki 1: Radion valmistusvuoden viimeinen numero
Merkki 2: Määritä kirjaimen sijainti aakkosissa (C=3,D=4,E=5 jne.) vähennä sitten 2.

Tulos antaa kuukauden, jolloin radio on valmistettu.
Huomaa, että kirjaimet vaihtelevat välillä C (tammikuu) N (joulukuu).

Esimerkkisarjanumeron 9J271567, FT817 radio, on valmistettu vuonna 2009 (9), lokakuussa (L, kahdeksas kuukausi), osana erää 27 ja on erän 1567 radio.

Scandinavian Weekend Radio - 5.3.2022 - Lähetyspäivä tulee taas!

 Taas on SWR-aika kuukaudesta, ja kyseessä tämän vuoden ensimmäinen lähetys johon itsekkin osallistun paikanpäällä ohjelmaa tekemällä. Aiempiin tuli tehtyä yön tyhjiä tunteja täyttämään etänä hieman ohjelmaa. Onnekseni saan apujuontajaksi mukaan Suvin :).

Tämänkertaiseen ohjelmakattaukseen omalta osalta kuuluu tunti suomihiphop/räp musiikkiin keskittyvää settiä sekä tunti perinteistä "Afternoon Mix"-sekagenreä. Tervetuloa kuulolle.

Alla ohjelmakartta taajuuksien kera sekä omien ohjelmieni mainosflyerit :)

Kenwood TH-26E pelastus SER kohtalolta..

Kesällä kotimainen radiokauppias Mika ala RXTX-Tuote iski POLA-kerhon kesäleirille ja toi mukanaan älyttömän läjän "bonkkia ja serriä".. Oli antenneja ja kaikkea, keräilin sieltä kasaan kasan aarteita joista yksi oli Kenwoodin 2m 5W käsiradio mallia TH-26E.

Hieman rujo ulkonäkö ja ei toki herännyt henkiin powerinappia kääntäessä, yllättikö? No ei. Sehän oli SER-kasassa..

Availin akkupaketin ja poistin vanhat kennot ja yhdistin akun sisälle virtapiuhat, eihän sitä viitsi sika-säkissä SER-vehkeeseen ostaa uusia kennoja kokeilemetta toimiiko se?

Toimii ! Testailua, tehoa lähtee ja kuuntelukin pelaa! Mahtava homma. Sitten olikin luvassa akkupaketin puhdistaminen edellisen kennottajan keltaisista liimoista ja teipeistä.. Wurthin puhdistus-spraytä, puhdistusliinoja, mattopukkoa jne.. No kohtuu hyvä.

Putsailun ja puunailun jälkeen kenwoorthista tuli oikein edustuskelpoinen 2m räkkylä, taisi tuossa CTCSS palikkakin olla sisällä, ainakin mitä pikaisesti manuaalia plärätessä testailin toimintaa.

Yksi vika siinä on, se ei ole yaesu x) Mutta hei, tässähän on yllättäen "kenwoodmallin" lisälaitepistoke kyljessä eli kaikki wouxun/bajovenki yms monofonit jne toimii joita on miljoonalaatikko väärällänsä.

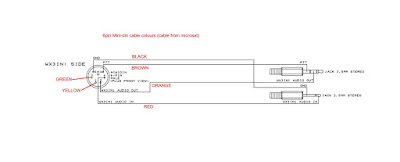

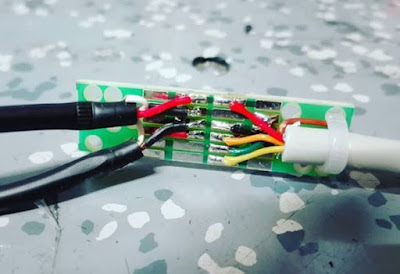

Mikrofoniadapteri President Jackson ASC CB-radiolle ja Zetagi MB+4 mikrofonille

Iltapuhteena adapteri 6-napaseen "ASC Jackson 1" radion ja 4pin "mocoma kytketyn" Zetagi MB+4 mikin välille.. Tuossa Zetagi MB+4 mallin NOS hankintana minulle tulleessa mikrofonissa ainakin näytti olevan vakiona tuo paljonkäytetty pinnijärjestys.

Oli yllättävän kovan takana muuten tuo ASC jaskan mikkikytkennän löytäminen, ei ollu pressan sivuillakaan vaikka vanhempiin löytyi.. Tai en vaan osannu googlettaa oikein. No orkkis mikistähän se löytyi.

>> tästä taltehen:

Jaskan pää:
-1: mikrofoniääni
-2: kuuntelu
-3: lähetys
-4: N/C
-5: maa
-6: N/C

Mikin pää "mocoma kytkennällä":
-1: mikrofoniääni
-2: maa
-3: kuuntelupalautus/vapaa (ei pakollinen)
-4: lähetys

Valmis tuote

Ja kyllähän tämä vanhan jaakobin kaveriksi kelpaa!

Radioaiheinen simpsons-piirrustus koristamaan työpaikan seinää..

 Juniori kun on erittäin innostunut taas piirtelemään kaikenlaista, tuumasin että piirräs minulle joku kiva radioaiheinen kuva työpaikalle officen seinää koristamaan.. Lopputulema oli Hamssihomer :).

6.11. Scandinavian Weekend Radio - 16-18 Afternoon MIX with GZT & Suvi

Taas koittaa se aika kuukaudesta että astra suuntaa kohti liedenpohjan kylässä sijaitsevaa Scandinavian Weekend Radion studioa. Tälläkertaa lupautui vaimo lähteä juontopariksi, ja ideoimme lähetykseen myös kuuntelijakilpailun jossa palkintona radion tuotteita.

 Seuraavassa lähetyksessämme ohjelmavuorolla 16-18 Afternoon Mix with GZT & Suvi käydään kuuntelijakilpailu. Kilpailu on kotimaisille kuuntelijoille suunnattu lähetyksessä käytävä kuuntelijakisa jossa kuuntelijan täytyy tunnistaa soiva kappale ja tietää kappaleen alkuperäinen nimi ja esittäjä.

Kisa-vastaukset studion Whatsapp numeroon 0400995559 tai sivustomme raporttilaatikkoon.

On our next broadcast there will be a listener competition in program slot 16-18 local time, Late afrernoon mix with GZT & Suvi. Competition is for Finnish listeners, to identify songs original name and artist.

Tervetuloa kuulolle, vain kuuntelemalla voit voittaa!

Edit: Onnea voittajalle: Markku OH1EDK

HF-lanka + 2m APRS-dipoli asennettu talonpäätyyn.

 Chameleon Emcomm II-lanka ja Aerialin VHF-dipoli saatiin asennettua onnistuneesti talon päädylle putkeen..

Asennustapaa avasin jo aiemmassa postauksessa, talon päädylle siis kiinnitettiin 6m putki, jossa ylhäällä sivupuomilla Chameleon Emcomm II-lanka-antennin syöttö, ja tämän alapuolella Aerialin VHF-dipoli.

Putken olisi toki voinut asentaa ulkonevilla kiinnikkeillä huomattavasti korkeammallekkin, tässä vain oli ajatuksena se että putken saa tarvittaessa alas & kaadettua omistamillani 3+3m jatkotikkailla (4,2m työskentelykorkeus). Tuonne korkeuksiin asennettuna se olisi vaatinut kärryliftin- tms. nosturin.

Itse asennuksessa ei kovin kauaa mennyt kun systeemit oli valmisteltu aika huolellisesti, viimeistelyn kanssa ehkä enemmänkin tuhraantui aikaa. Piuhat siististi jne. ettei "retaja". Langan toinen pää heiteltiin huoltotien takaiseen puuhun ja that's it.

Koksiin liitin ja jännittävin tuokio oli tsekata mitä näyttää analysaattori, noh SWR-lukemat ns. siedettävät kompromissi-langalle koko HF-alueella. 160m oli korkeahko mutta 80m ja ylöspäin alle 1:3. Parhaat dipit löytyi 20m ja 10m alueilta luokkaa 1:1,2.

Pientä testailua olen jo suorittanut, lähinnä kuuntelu-sellaista. Antenni sovittuu FT-450 Yaesun sisäisellä antennivirittimellä 1:1 lukemaan kaikille bandeille - hienoa. Kovin paljoa ei aikaa ole ollut vielä koeajaa mutta 80m kuuntelua hieman kerkesin harjoittaa.. Pohjakohina (ipo on, preamp off) 80:llä oli S5 luokkaa, kun taas all-around HF-gpssäni se on S7-8 tasolla. OH- ja SM-hyötysignaaleja kuunnellessa lanka erottuu edukseen aika mukavasti, keppiin samat SM-asemat tulivat juuri kohinatason yli, kun taas lankaan signaali 9+10 ja loud and clear.
Lopputulema näin lyhyillä kokeiluilla, NVIS-RX antennina ainakin pelaa kuten toivottua. Häiriöitä on, mihinkäs niistä tämmöisessä ympäristössä.

Antenni on suht ohutta mustaa piuhaa niin ei ihan törkeästi pistä silmään, varsinkaan noihin kepakkoihin verraten ;)

HF-Lanka saapui: Chameleon Emcomm II

Kaupallinen lanka-antenni? Täh, no tälläkertaa joo, kokeillaan :).

Tämä saapui juuri luottokauppias Jyrkiltä (Utec). Tarkoitus olisi asentaa tämä talon nurkalta, talon takana kulkevan huoltotien yli puuhun, noin 8m korkeuteen vaakaan.

Lainaus valmistajan sivuilta:

Frequency: 6M - 160M

Power: 500W SSB or 250W CW

Length: 60’ (18,3m) Copper Clad KEVLAR PTFE (Teflon) (-70°C to 150°C) wire

Weight: 2.0 Lb.

Antennin luvataan toimivan "simppelin tunerin kanssa" 160-6m, saa nähdä, mutta asennus olisi nähdäkseni aika otollinen NVIS-yhteyksille.

No eihän mitään ihmeantenneja ole olemassakaan, googlailujen perusteella vaikuttaisi että purkki sisältää 1:5 sovittimen, ja säteilijähän on tosiaan tuo 18,3m pitkä lanka. Arvostelut netissä on suht hyvät, eham 35 arvostelua tuloksella 5/5, ja DX-engineering sivustolla 22/26 5/5 tähteä, loput 4 4/5.
Asemamme sijaintihan on sinänsä haastava kun ei lähimaastossa ole puita, takapihan takana kulkee huoltotie jonka takana pelto, pellolta sitten kyllä puita löytyy.

Aiempi HF-antennihan oli INV-L joka meni spiderpolen 12m lasikuitumastosta tuon huoltotien yli pellolla olevaan puuhun, tämä katkesi jossain myräkässä ja spiderpolessa on nykyisin aiemmin blogissa mainittu 3:n säteilijän HF-gp. Samoihin puihin oli nyt ajatus tämä lanka vetästä talon nurkalta. Vertikaali toimii hyvin DX-kusoissa mutta haaveena olisi jos tällä pääsisi vähän 80m rinkuloihin breikkaamaan ja ehkä jopa 160m aktiviteetti-iltoja kuittaamaan JA kun koko antenni on vaakana, haaveena jopa hieman pienemmät häiriötasot alabandeilla kuin vertikaalissa.

Talon kulmalle 6m putki kiinnikkeillä jotka ovat noin 2m ja 4m korkeudessa. Tällä asennustyylillä pystyy antennin tiputtamaan mahdollista huoltoa varten yms. siirrettävillä 3+3m tikapuillani ilman nostureita tms. mutta korkeus silti tulee katon alareunan hujakoille, noin 8m korkeuteen. Langan baluni tulee putken yläpäähän sivupuomilla ~50cm seinästä. Balunin alapuolelle lyhyen hyppykoaxin perään laadukas Radioworks T4-500 RF-Choke jonka perästä veto sisälle Aircell 7-koaxilla.

Putkeen oli myös ajatus laittaa 2m aerialin APRS-dipoli langan lähtöpisteen alapuolelle, saa senkin samalla hieman korkeammalle kuin edellisessä paikassa (3m agl).

Asennus olisi suunniteltu lauantaille, 30.10., joten kohta nähdään onko tästä mihinkään.
Kuvia asennuksesta sekä SWR-yms käppyröitä sitten myöhemmin. Käytönnön kokemuksista vielä myöhemmin.

Ham Radio Crash Course @ Youtube

Chameleon EmComm II Amateur Ham Radio Antenna Review: Simple & Effective

Radio PC vaihtoon!

Vanha radio-PC on palvellut hienosti jo 5 vuoden ajan mutta on alkanut sittemmin hieman oireilemaan, jopa muutaman bluescreenin windows vetänyt kesken kusoilun, joten tuli aiheelliseksi etsiä tilalle uusi kone.

Tuo Radio-PC kun on dedikoitu kone pelkästään radioiden ohjaamiseen, digimodejen workintaan jne, niin mitään isoa pöytäkonetta ei siihen tarvitse, kiintolevyjä ei tarvitse koneeseen mahtua eikä GPU-tehoakaan juuri tarvita eli "integroitu intel HD"-näytönohjain piisaa loistavasti.

Puhelua Juhalle OH9MM (Hamdata) ja 2pv päästä omaposti jo ilmoitteli paketin saapumisesta.

Uusi kone on minikokoinen HP prodesk jossa edellistä huomattavasti tehokkaampi 4-core I5 4590T, 8GB muistia ja 128GB nopea SSD-levy. Käyttöjärjestelmänä Windows 10, ohjelmistot perus HamRadio Deluxe, WSJT-x/z ynnä muut. Kone oli äkkiä asennettu ja käyttöönotettu, harmittavan vähän säätämistä ;)

Ja on sitten näppärän kokoinen, nakkasin koneen tuohon radiopöydälle powerin alle, ilmanotto ja ulostulo on edessä/takana niin ei haittaa vaikka sivuilla ja päällä ei ole niin vapaata tilaa.
