Albrecht AE5800 - tehon säätö

AE5800 on käytännössä sama radio kuin isoveljensä eli 10m versio, joten tästä on myös mahdollista saada tehoa ulos enemmän kuin tuo 4W ... Kuten radion ulkonäöstäkin huomaa, takana on melko massiiviset jäähdytysrivat joten sekin puoli on hoidossa..

Tuumasta toimeen..

Aluksi aukaistaan radion juotospuoli ja paikallistetaan kuvan mukaiset trimmerit. Molemmat voi kääntää surutta täysille, tarkista tulos SWR-mittarilla.. Tällä säädöllä saadaan FM teho n. 10W ja SSB-teho 15W tasolle.

SSB-tehoa saa nostettua vielä korkeammalle (25W saakka) komponenttipuolelta kuvassa kynällä osoitetusta trimmeristä..

Teho FM/SSB ennen nostoa (mittari 5W asennossa, alin asteikko)

SSB-teho noston jälkeen (jätin 20W asetukseen, mahdollisuus hieman yli 25W jos kaiken ottaa ulos)

Allu leikkauspöydällä ;)

Kuvagalleria Mustan Lällän Yöstä

Vierailimme Jussin kanssa EULA-kerhon järjestämässä tapahtumassa "Mustan Lällän Yö". Tapahtuma järjestettiin Porin Reposaaressa, Siikaranta Camping nimisellä leirintäalueella. Hyvät pirskeet oli ja kiitokset järjestäjille, ensvuonna kenties uusiksi :-)..

Jäipä "sotasaaliiksi" reissulta muutama radiokin: Alpha 1000, Mocoma 7140 (raato) ja Albrecht AE5800... Näistä lisää myöhemmin..

Kuvagalleria löytyy osoitteesta: http://gzt.kuvat.fi/kuvat/Tapahtumat/mustanlallanyo2011/

EULA: Mustan lällän yö!

Eurajoen LA-lerho viettää "Mustan lällän yötä" & viikonloppua Reposaaressa Siikarannan leirintäalueella 26 – 28. elokuuta 2011.

Ohjelmassa vapaamuotoisen ohjelman ja nokkakusoilun lisäksi grillailua, saunomista, kisailuja ym...

Tuolta tapahtumasta voi myös meikäläisen bongata, perjantaina jossainvaiheessa iltaa paukahdetaan paikalle 2 miehen voimakkuudella eli minä MR-P ja Jussi aka. Haapamäki.

Nostalgisia muistoja...

Edelliseen postaukseen viitaten kun kaverin tallilla rojuja kaiveltiin löytyi sieltä myös yksi itselle tuttu tietokone.. Intel Pentium 2 tason HPn kone jossa oli vielä jopa liimaamani tarra tallessa "server2.omegaforce.info" .. Kyseessähän on siis aikoinaan ensimmäisen linux-palvelinprojektini toinen palvelin joka palveli hetkenaikaa ylläpitämässä EFNet IRC-verkon käyttäjille ilmaisia BNC-tunnuksia.. Silloisena nettiliittymänä oli 1/512Mbit netikka ja IRC-yhteydet kulkivat IPv6-in-IPv4 tunnelin kautta, käyttäjiäkin oli muistaakseni lähemmäs 50, vaan hyvinpä tuo yhteysnopeus riitti..

Oi niitä aikoja kun kotona noita koneita hurmutteli nurkissa useampia.. Asustelin silloin opiskelijasäätiön kämpässä niin ei sähkölaskukaan vaivannut, kuuluipi sähkö vuokraan nimittäin..

Bonkkia kaverilta...

Kaveri ilmoitteli tuossa että on tulossa vaasaan varastoa tyhjentämään ja viestinä oli tyyliin "Mulla on sielä muistaakseni jotain radiorojuakin, hae pois tai pistän verkonpainoksi" joten pitihän sielä käydä tonkimassa?

Hienona löytönä anha 13.8V 6/8A virtalähde, joka itseasiassa on vuosia takaperin ollut omalla pöydällä ennenkin.. Näin ne vermeet vaan kulkee.. Ensitestailuissa vaikuttaisi olevan edelleen ihan kunnossa, ainakin ulostulojännite on oikea, testit jatkuvat..

Ja toisena helmenä kokoelmaan hienokuntoinen SBE Shasta 1 LA-käsiradiopuhelin. Radiossa on 6 kidekanavaa 5,6,7,12, 15 ja 17. Lähetelajina kapulassa AM. Antennia ei kapulassa ollut tallella (kenties löytyy myöhemmin), mutta kunto muuten oli todella siisti ja olihan tuossa jopa paristoissa senverta virtaa että sai todettua radion olevan toimintakunnossa ainakin kuuntelun osalta..

Iso kiitos näistä Kjell :-)

Pikkupoweri usealla jännitelähdöllä

Bonkkeja tuli käytyä läpi ajankuluksi niin löytyipi joukosta vanha HP:n 19" räkkikokoinen 10Mbit verkkohubi.. Senverta vanhentunutta tekniikkaa ja hidas nopeuksiltaan ettei tuolla enää verkkopuolella ole käyttöä ainakaan itselleni, ja turha kenties yrittää myydäkkään kun 100M/1G kytkimiä saa halvimmillaan 20e:lla kaupasta uusia.. Eli purkuun ja katsotaan mitä pelastettavaa löytyy?

Muutama BNC-naaras etupaneelissa ainakin jotka otin talteen ja löytyipä sisältä säätö- ja kokeilukäyttöön passeli pieni hakkuripoweri.

Powerista löytyy useampi ulostulo eri jännitteille, yleismittarilla tutkittuna antoi virtalähde ilman kuormaa seuraavat jännitteet: 3.3V, 6V, 9V, 11V ja 13.2V. Printiltä löytyvän infon mukaan 13V:n jännitteellä poweria voisi kuormittaa 1.5A, sopii siis hyvin ainakin radioelektroniikkaa ruuvaillessa kokeilukäyttöön jos ei lähetystä käytetä...

Nyt täytyy tälle jostain laitekotelo hankkia ja tuunata siihen monivalintakytkin jolla valita ulostulojännite, tai vaihtoehtoisesti joka jännitteelle oma ulostulo...

Major M-120 tuunauspenkissä: Yläkanavat ja "preamp"

Tässä artikkelissa käydään läpi Major M-120 LA-puhelimen modifiontia yläkanaville ja "preamp" modifikaation lisäämistä kyseiseen LA-radioon. Näytössä yläkanavat ei näy koska siihen vaatisi vaihtaa "kanvarumpu" eli kanavavalitsin, joita nykyäpäivänä ei valitettavasti juurikaan ole saatavilla.

Yläkanava modis toteutettiin kytkemällä ANL/OFF/ANL+NB kytkin pois alkuperäisestä käytöstä ja lisäämällä siihen kanavavalinnat. Kyseessähän on 3 valinta kytkin joten modifikaation voi hyvin toteuttaa tämän avulla, näinollen koneeseen ei tarvitse fyysisesti lisätä kytkintä etupaneeliin tai koneen takaosaan. Huom! Kaikista kuvista isompi versio nähtävissä klikkaamalla kuvaa!

Ensimäisenä juotetaan johtimet kuvan osoittamiin paikkoihin koneen printtipuolelle. Pisteet 1 ja 2 ovat PLL piirin jalat 10 ja 11.

Kun kaikki 4 johtoa on juotettu printille katkaistaan PLL-piirin jalalta 10 lähtevä folio kuvan mukaisesti.

Seuraavana työvaiheena irroitetaan ANL/OFF/ANL+NB-kytkin. Kytkimen toisella puolella on valmistajan tms. logo. Käännetään kytkin kuvan mukaisesti logo ylöspäin. Juotetaan vasemmassa reunassa olevaan nastaan 1 pisteelle menevä johdin. Tämän jälkeen juotetaa kahteen seuraavaan vasemmalta katsoen pisteeseen 2 menevä johdin. (PLL-piirille menevät johdot).

Seuraavaksi käännetään kytkin ympäri. Juotetaan vasemmanpuoleiseen nastaan pisteeseen 4 menevä johdin ja seuraaviin kahteen vasemmalta katsoen pisteeseen 3 menevä johdin.

Asennetaan kytkin takaisin samoin päin koneeseen (pisteisiin 1 ja 3 menevät johdot ylimmäisinä) ja nyt käytössäsi on normaali kanavat + yläkanavat + yläkanavat part 2 :). Kytkimen asennot: Keskellä: Normaali kanavat, alhaalla yläkanavat (16->31), ylhäällä yläkanavat part2 (lista tulee myöhemmin).

Seuraavaksi lisäämme "preamp" modifikaation tähän vanhaan sotaratsuun. Tällä modiksellahan ei FM:llä juuri ole mitään hyötyä mutta heikkojen AM:llä lähettävien asemien äänenvoimakkuutta se hieman nostaa. "Preamp" koostuu tasan yhdestä 33k vastukseta joka juotetaan vastuksen R42 rinnalle. Tämä herkistää hieman radion kuuntelua. Major M120:ssä on rf-gain potikassa "vetokytkin" jonka taakse on aikoinaan saanut lisävarustuksena CQ-laitteen. Omassa koneessani sitä ei ollut joten lisäsin tämän "preampin" tämän kytkimen taakse.

Juotetaan kuvan mukaisesti johdot rf-gain potikan kahteen pinniin, toiseen johdoista juotetaan 33k vastus joka juotetaan R42 vastuken toiseen nastaan ja toinen suoraan toiseen R42 vastuksen nastoista. R42 vastuksen löydät FM-ilmaisimen alta koneen komponenttipuolelta mutta modis on helpompi juottaa koneen juotospuolelle, paikat löytyy helposti kuvan perusteella.. Jos et ole varma sijoituksesta, irroita fm-ilmaisin ja paikallista vastus & mittaa paikat yleismittarilla..

Parantumattomana romantikkona (TÄ?) en voinut vastustaa kiusausta lisätä tähänkin koneeseen punaista taustalamppua signaalimittarille kun niitä hyllyssä oli HI!

Major M120 & alla Mocoma 45

Peksun pyynnöstä: Amecom 45 kanavamodi

Kovasti kaivattu kuvia ja pientä selostetta miten Amecom 45 koneeseen löytyy yläkanavat... Itse en ole tätä modausta tehnyt mutta hyllystä kyllä kone löytyy johon tämä modis on tehty (mestarina toiminut Leiffi oulusta)..

Pikaisesti katsellen oma koneeni on modattu seuraavasti

Ylhäältä katsottuna PLL-piirin koneen taaimaiseen nastariviin oikealta katsottuna nastoihin 5, 6 ja 7 juotetaan johdot joiden toiseen päähän juotetaan 2 asentoinen vipukyktin. 5 jalalta kytkimen ylimmäiseen napaan, 6 jalalta alimmaiseen ja 7 jalalta lähtevä kytkimen keskinapaan. Kykimen ollesa "ala-asennossa" eli 6-7 kytkettynä on normaali alakanavat käytössä ja käännettynä yläasentoon, 5 ja 7 kytkettynä on käytettävissä yläkanavat esim 16-31. Lisäksi katkaistaan yksi folio kuvan osoittamasta kohdasta

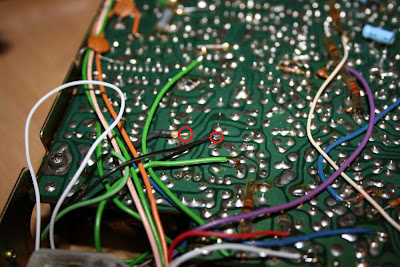

  Juotospisteet ja katkaistava folio (klikkaa isommaksi)

Laitan tarkempaa juttua vielä aiheesta kun saan herran kiinni ja hieman kysellyt modauksen sieluelämää. Kyseiseen koneeseen on tehty myös 5/10W lähetystehon valinta, joka vaikuttaa suhteellisen simppeliltä toteuttaa.. Tähän palaamme myös myöhemmin :)

Takalevyssä ylä/alakanavien valintakytkin.

Niijuu ja ne kanavat?
Kanavalista löytyy Hoton sivuilta "Tapaus B"...

"Preamp" modis Mocoma 45

Aikoinaan kuulemma isolla hinnalla myytykin "imuri" eli preamp-modifikaatio Mocoma45-radioon on suhteellisen helppo toteuttaa.. Mikään esivahvistinhan tämä ei ole vaan hieman herkistää kuuntelua, FM-modella ei vaikuta mitenkään vastaanotettavan signaalin selkeyteen vaikka signaalilukemaa mittarissa nostaakin, mutta AM-modella hieman heikkojen asemien ääntä parantaa..

Modifikaatiohan on kaikessa yksinkertaisuudessaan 1 vastus!

- Paikallistetaan R42 vastus koneen printiltä ja lisätään rinnalle 33kOhm vastus.

Itse toteutin tämän modifikaation poistamalla etupaneelin CB/PA kytkimen käytöstä, eli juotoin CB-puolen johdot yhteen jotta kone on pysyvästi CB-modessa ja poistin PA-kytkennän johdot koneesta.

Tämän jälkeen juotin CB/PA kytikimelle parikaapelin jonka toisen pään juotin R42 vastuksen toiseen jalkaan ja toiseen päähän 33kOhm vastuken jonka toinen pää juotettiin R42 toiseen jalkaan. Näinollen "preampin" voi kytkeä päälle ja pois CB/PA-kytkimestä.



Ja tässä vielä kuva R42 vastuksen juotospuolen sijoittelusta

Klikkaamalla kuvista isomat versiot!

MökkiQTH:lle.... "vahinko"hankinta HI...

Tuleeko se sitten näyttämään tältä, tuskin, antennivarustus voi olla jotain muuta...

aika näyttää kun pystytys on suoritettu :)

Mocoma 59s -> 59ss yläkanavat

Itselleni & muutamalle kaverille on tullut tehtyä 59 Mocoman kanavalaajennuksia ja otettua kuvia operaatiosta niin päätin kirjoittaa tämän pienimuotoisen ohjeen tämän työn suorittamiseen. Ohjeen seuraaminen ja sen toteuttaminen omalla vastuulla!

1N4148 diodi   3kpl
39KOhm vastus 1kpl
BC535/BC 547 NPN To-92 Transistori
Johtoja, juototarpeet, yleismittari..

Irroita pieni printti jolla LOC/DX- jne kytkimet sijaitsevat. Juota irti harmaa ja ruskea johto. Irroita R401 vastus ja juota sen tilalle hyppylanka. Tämän jälkeen juotetaan irroittamasi johdot yhteen ja niiden päähän R401 paikasta irroittamasi 47-52K vastus. Vastuksen toiseenpäähän juotetaan johto joka taas juotetaan koneen maahan (esim suoraa virtaliittimen - kohtaan). Nyt kone on pysyvästi DX-tilassa.

Klikkaa nähdäksesi täysikokoiset kuvat...

Seuraavana työvaiheena valmistellaan DX/LOC kytkin yläkanavien valintaan. Katkaise keskimmäiset tinasillat/foliot kuvan mukaisesti ja juota nastoista keskimmäinen ja etulevyn puoleinen yhteen. Varo lämmittämästä jalkoja liikaa jos käytössäsi on tehokas juotin, muovisisustainen liitin ottaa itseensä suhteellisen helposti.. Kun nämä työvaiheet on suoritettu, tarkista yleismittarilla poistamasi tinasillat ettei ne jää yhteen. OK? Juota irroitamasi R402 vastuksen etunaaman puoleiseen reikään johto (tällä maadoitetaan PLL-piirin 7-jalka).  Nyt voit kiinnittää kytkimet sisältävän printin takaisin koneen etuosaan.

Seuraavaksi juotetaan koneen pääprintin juotospuolelle 3 diodia anodipää piirilevyn nastoihin päin ja 1 vastus.  Diodit tulevat vastusten R129, R130 ja R131 pinneihin (kts. printin toiselta puolelta & kuva), 39K vastus juotetaan vastuksen 132 pinniin (koneen takapään puoleiset pinnit, ei näytön puoleiset).

Tämän jälkeen juotetaan R129 ja 130 vastuksilta tulevat diodit ja PLL-piirin 7 jalkaan menevä johto NPN transistorin emitterin. Samaan pisteeseen juotetaan myös DX/LOC-kytkimelle menevä johto. R131 vastukseen juotetulle diodille menevä johto juotetaan transistorin kollektoriin ja R132 vastukselle menevän 39K vastusksen johto transistorin kantaan. Nyt modifikaatio pitäisi olla valmis ja DX/LOC nappi pohjassa 11 kanava vaihtua kanavaksi 31, ja näkyä myös näytössä.

Lisää kuvia: Mocoma59s kanavamodaus kuvagalleria
Modikset ja ohje tehty Radiohullujen 59ss ohjetta mukaillen..

Mocoma 45 - FM-Deviaation nosto

Hieman tuli kanavilla palautetta asiasta että Mocoma 45 ja vakiomikrofoni kombinaatiolla olisi hiljainen ääni verrattuna signaalin voimakkuuteen.. Hienoja "tehomikkejä" kun ei kokoelmista löydy niin piti asiaan löytää ratkaisu muilla tavoilla...

Kannet auki, koneen sisältä, naamataulu sinuunpäin komponenttipuolella on oikeassa reunassa pieni erillinen printti (omassa laitteessani merkitty: PTZZ033AOX) joka on siis FM-ilmaisimen piirilevy & komponentit. Tältä levyltä löytyy FM-deviaatiolle säätötrimmeri joka on merkitty RV501. Tästä säätämällä vastapäivään, koneen ollessa naamataulu sinua kohden saat deviaatiota voimakkaammaksi. Lisäaudiota löytyy kuulemma myös karsimalla äänilinjasta maihin menevät 2 kondensaattoria mutta tähän ei itseltäni löydy vahvistusta, deviaation nosto riitti omassa koneessani.

Huom, tätä ei pitäisi tehdä pelkän vasta-aseman korvaraportin perusteella vaan kunnon mittalaitteiden kera, muutoin voi lähettimesi alkaa lähettää ei-toivottuja häiriölähetteitä valitsemasi LA-kanavan ulkopuolella.

Punaisten lyhtyjen Mocoma 45

Mocoma 45 & Punainen valaistus

Taustatarinaa: Radio tuli hankittua edullisena leiriostona POLA:n kesäleiriltä. Muuten toimintakuntoinen laitos lukuunottamatta rikkinäistä mittarin taustavaloa & rikkinäisiä rx/tx-valoja... Joten nämähän piti korjata + lisätä yläkanavat...

Ensimmäisenä työvaiheena irroitin 45 ja 27 mocomien naamataulut. Irroitin 45 mocoman naamataulusta keltaisen RX-valon suojuksen ja korvasin sen 27 mocomasta irroittamallani punaisella.

Mocoma 27 lahjoitti nöyrästi lamppusuojuksen..

Nyt siis niin RX- kuin TX-valot ovat molemmat punaisia. Pieni täppä kuumaliimaa suojuksen taakse ja hyvin on taas kiinni. Seuraavana työvaiheena avasin signaalimittarin, irroitin vanhan palaneen hehkulampun ja korvasin tämän uudella lampulla jonka päälle on asennettu punainen värihattu. Tässä vaiheessa kannattaa käyttää varovaisuutta ettei signaalimittarin viisari taitu, on meinaan hieman kiusallinen saada takaisin suoraksi :-)

Uusi pienoishehkulamppu ja värihattu

Asennus meneillään, vanha lamppu vasemmalla

Testataan, valo toimii!

Mittarivalo & RX/TX-valot on nyt hoidossa, seuraavana työvaiheena yläkanavien modifiointi napintaakse ja etupaneelin led-valo. Asensin etunaaman oikeaan yläkulmaan pienen (tietenkin punaisen) led-merkkivalon joka ilmaisee koska yläkanavat ovat käytössä. Itse yläkanavien valinta tapahtuu ANL-Häiriönpoistajan kytkimellä. Juotin irti alkuperäiset johdot kytkimeltä, liitin ne pysyvästi yhteen jolloin ANL-häiriönpoisto on aina päällä. Tämän jälkeen juotin PLL-piirille menevät johdot kytkimen off asentoon ja merkkivalolle menevät johdot kytkimen on asentoon. Merkkivalolle jännitteen otin samasta pisteestä mihin on juotettu s-mittarin lampun johdot.

Modifikaatiota en ala sen enempää tässä selittämään, aiemmin tekemäni modifikaatio-ohjeet löytyvät CBHarraste.info sivustolta!

 Yläkanavien merkkivalo

Kun kytkin on ala-asennossa on normaalikanavat käytössä ja merkkivalo ei pala, kun kytkin käännetään on-asentoon "katkaisee" se PLL-piirin 11-jalan yhteyden ja näinollen yläkanavat tulevat käyttöön (esim 16-31). Näytössähän ne eivät näy, vaan eipä se onnistu kuin vaihtamalla kanavarumpu, joita ei valitettavasti ole juurikaan tarjolla, hakusessa kyllä kokoajan. Jos omistat ylimääräisen, ilmoittelehan niin ostan pois :).

Johtosotkusta tuli melkoinen.. :D

Kannet kasaan ja eikun kusoilemaan, punaisten lyhtyjen mocoma on nyt valmis hi :)

Lopuksi vielä "tunnelmakuva" .. Tätä kuvatessa emäntä katseli silmät pyöreänä kun äijä ramppaa virtalähteen, mocoman ja kameran kanssa vessaan ja ovi perästä kiinni... No miten sitä keskellä päivää muuten pimeässä kuvaisi?? ...

Punaisten lyhtyjen Mocoma & muuta puuhaa

Tulipa haettua lähikaupasta (vekoy) hieman osia laitteiden fiksailuun, mm. pienoishehkulamppuja, värihattuja, diodeja yms... Kunhan saa mahan täyteen sapuskaa ja pienet päikkärit otettua olisi tarkoitus aloittaa tuo "Punaisten lyhtyjen Mocoma" projekti, eli vanha legendaarinen 45 mocoma ja sen kunnostus...

Jatkoa seuraa...

POLA-Kesäleirin kuvasaldoa

Pohjanmaan LA-kerhon 2011 vuoden kesäleiriltä julkaistu jokunen kuva. Tällähetkellä sivuilta löytyvät kuvat ovat minun kameralla otettuja, lisää seuraa kunhan kuvat toimitetaan minulle nettiin lähetettäväksi :-)

POLA Kesäleiri 2011 kuvia!

Mocoma 45 tuumausta ja tuunausta..

Tässä aamusella muun perheen vielä nukkuessa kaivelin tuon leiriltä ostamani Mocoma 45 LA-radion kaapista esille..

Testeissä osoittautui radio lähetys / kuuntelupuoleltaan täysin toimivaksi mutta pieniä kosmeettisia vikoja löytyi kuten palanut signaalimittarin taustavalo ja etumaskissa oleva "TX" merkkivalo..

Pienen pähkäilyn jälkeen tuo signaalimittarikin aukesi mukavasti, oli itse mittarin kotelo suljettu teipillä, kenties ennenkin vaihdettu? .. Nyt kun lamppu on saatu esille ja koko tiedossa täytyy suunntata VEKOY:lle tsekkaamaan lajitelma löytyisikö heiltä vastaavia. Löytyyhän hyllystä toki Mocoma 27 AM-radio josta voi tarpeen vaatiessa "lainata" tähän 45 mokkeliin osia, mutta mieluiten laittaisin uudet lamput tilalle.. Mietin josko samalla hieman tuuninkia värkkäisi, eli kun kanavanäyttö on punainen, voisi signaalimittarin taustavalon myös laittaa punaiseksi... Noh testit näyttävät miten tuo onnistuu, tuleeko mittarista liian tumma punaisella valolla ja lukeminen vaikeutuu liiaksi? ... Projekti jatkuu

Uusi tuttavuus "Pieni bao bao"

POLA:n leirillä lauantaina oli Uranus Tuonti OY:n myyntipiste ja edullisia leiritarjouksiahan ei voinut välttää...

Tuli nyt sitten itsellekkin hankittua tälläinen paljon suosiota saanut pieni ja edullinen dualband FM-radio eli Baofeng UV-3R. Näppärän kokoinen laite ja ominaisuuksia hintaansa nähden mukavasti (45€). Taajuusalue on mukavan laaja (137-174, 400-474 MHz), lähetystehoa 2W, DW, CTCSS-koodit, ULA-radio yms.. Jopa ledi-taskulamppu löytyy radiosta.. Varusteina mukana oli pöytälaturi, 3 antennia (VHF/UHF/Dualband) ja HF-kuuloke.. Eipä voi moittia kalliiksi? Hinta-laatu suhde tuntuu olevan hyvä, miten radio kestää pitemmänpäälle käyttöä jää nähtäväksi.. Leirillä latasin akun täyteen, kuuntelulla nyt ollut tuossa päivisin 4 päivän ajan ja muutaman yhteyden pitänyt, edelleen näyttää puoliakkua olevan virtaa radion mukaan..

Testit jatkuu, ensivaikutelma on hyvä. Kovin pitkiä DX-kusojahan tuolla 2W:lla ei saa mutta kyllähän tuolla paikallista ripiitteriä workkii :-)

POLA-Kerhon leiri Alavudella..

POLA-kerhon jokakesäinen kesäleiri järjestettiin 5-7.8 perinteisessä paikassa Vetämäjärven leirikeskuksessa Alavudella. Tapahtuma keräsi todella mukavasti kävijöitä vaikka kelit eivät aivan parhaimmasta päästä olleetkaan, hieman vettä ripotteli, välillä enemmänkin mutta saimme nauttia myös auringonpaisteesta.

Lähetimme internet-radio Putkista leiriltä koko leirin ajan webkamerastreamin kera ja tältäkin saralta löytyi osallistujia mukavasti, eli katsojia ja kuuntelijoita riitti.

Radiolöytöinä leirin "takaluukkukirpparilta" tarttui mukaan Mocoma 27, Mocoma 45, Mocoma 7040, Mocoma 7140 ja eräs Zodiac. Kaikki vaikuttaisi halvasta hinnasta huolimatta olevan toimivia laitteita, pientä laittoa toki löytyy.. Ensimmäisenä projektina tulee olemaan 45 Mocoman tuunailua, signaalimittarin taustavalon vaihtoa yms. pientä, tästä lisää tässä blogissa myöhemmin..

Kiitos kaikille leirillä käyneille ja toimintaan muuten osallistuneille, hauskaa oli, ensikesänä uusiksi!

Uusi blogi

Vanhaa blogia ei ole tullut aikoihin päiviteltyä ja se sisälsi sitä sun tätä juupajaapaa, joten päätin aloittaa uuden blogin joka keskittyy ainoastaan radioharrasteeseen. Tänne tulee sitten päiviteltyä juttuja kaikista projekteista, peditioista, radioreissuista, modiksista ja ties mistä muusta...  Tervetuloa lukemaan ja kommentoimaan!
