2m Slimjim

Siisti ja toimii. Sovituskin osui aika nappiin, paras SWR 1:1.3 145.500.

145-146 välin alle 1:1.5

Pari projektia vireille... digidigiä ja 2m vertikaalia

Digi digi... Tässä ollut kielenpäällä, alla tai ainakin takaraivossa digimodet.. Monenlaista boksia ois tarjolla uutta ja käytettyäkin moneen hintaan mutta.. Miljoonalaatikkoa aikani kaiveltua löysin jonkunsortin boksiin osat omastakin takaa, perus ptt-ohjausta ja muuntajat audiolinjoihin galvaaniseen erotukseen ettei tule maahurinoita tms.. Tästähän sitä voisi ainakin lähteä, pienet trimmeritkin löytyy mistä voi audiotasojakin hieman säädellä jos tuntuu ettei koneen säädöt riitä tms.

No tuumasta toimeen, täppälevylle rakentelemaan ja kojerasiakin löytyi miljoonaboksista.. Keskiviikko kun on niin tarve vierailla HackLabilla ja sieltäpäin OH6AA-kerholla esti rakentelun etenemisen, projekti on kuitenkin laitettu aluilleen!

Toinen projekti on 2m SlimJim alumiiniputkesta. X-50 Diamond tuntuu suoriutuvan erittäin huonosti, jopa tuo Aerialin 2m dipoli jossa on huomattavasti pitempi RG213-syöttökaapelikin yms. suoriutuu paljon paremmin, on 2.5dB isompi gaini joko huNpuukia tai antennissa/syöttölinjassa jotain vikaa. No, antenni täytyy ottaa alas tutkimuksia varten niin täyttyyhän sinne jotain olla tilalle!

>> http://www.tronico.fi/QROlle/SLIMJIM.pdf

Jens OH6ELN:ntä löytyi mukavasti pätkä alumiinia varastosta pikkurahalla, kiitosta sinne, vielä uupuu syöttökaapeli, muovinen putki millä antenni nostetaan mastoon jne. pikkutilpehööriä. Kerholla taiteltiin ja mitoiteltiin tuo valmiiksi, suurin työ siis on jo tehty. Lisää fotoja ja juttua kun antenni on valmis.

Diamond CP-6R asennettu onnistuneesti!

Perjantaina 16.10 haettiin aamusta 15m korkeuteen nostava lifti vuokralle tavoitteena asentaa antenni ja palauttaa lifti iltapäivällä. Jussi OH6FYP tuli antennitalkoisiin avukseni, antenni oli esikasattuna maatasoja lukuunottamatta ja kiinnitettynä mastoputkeen.

Asennus aloitettiin kiinnikkeiden asentamisella seinälle sekä räystäälle, ainut oho sattuikin tässä kun täkkipultit loppuivat kesken - pikainen pyrähdys motonettiin ja homma jatkui..

Asennus sujui kaikenkaikkiaan joutuisasti ja puolenpäivän aikoihin alettiin jo maatasoja kiinnitellä antenniin ylhäällä.

Sitten se jännittävin osa, virittyykö antenni miten - vai mitenkään? Esivirittely oli helppo nakki 2m maanpinnan yläpuolella vaan nettikeskusteluissa kovasti pelottelivat ettei varmasti pysy samana kun nostaa katolle. No, kerrankin kävi niin ettei Mr. Murpy ollut mukana ja vain 2 bandia 6sta muuttui. 20m hyppäsi 150kHz ylöspäin ja 6m 2MHz(??). Esivirittelyn tuoman kokemuksen perusteella (huom! vinkkinä) tiesin paljonko maatason pidentäminen vaikuttaa milläkin bandilla vireyteen, riitti yksi pituudenmuutto molempien bandien radiaaleille ja dipit löytyivät sieltä mistä halusinkin. Kaikki bandit ovat vireessä missä kuuluu, bueno juttu!

HF-Antennin lisäksi samaan mastoon asennettiin Aerialin VHF-dipoli APRS iGatea varten. Tähänasti APRS on pyörinyt samalla antennilla kuin puheradio, eli vuorotellen kumpi sitten on käytössä. Nyt on sillekkin oma antenninsa niin saa tuo X50-diamond olla pelkästään puheradiolla.

Lopuksi kaapelit kiinni mastoputkeen ja kaapelikiinnikkeillä seinääpitkin parvekkeelle mistä läpiviennit hamshackkiin. Testisavutkin antennista jo otettu ja kyllähän tuo vaikuttaisi toimivan. Häiriötaso 80m ja 40m alueilla on huomattavasti pienempi (5s) kuin takapihalla n. 3m korkeudessa olevassa langassa (9s), vastaanotto pelaa ainakin itänaapurin suuntaan, 40 ja 80m bandeilla venäläisiä asemia kuunnellessa signaalimittari piikkasi parhaimmillaan +30dB yli s9. Kotimaanasemia ei bandilla kuulunut tuolloin. Keskieurooppaa 20m:llä 9+ joten eiköhän tuolla kusojakin saa, jää nähtäväksi :).

Asennuksesta tuli omastamielestäni siisti ja erittäin asiallinen, ei pitäisi olla erikoisempaa mainittavaa kenellään. Erityiskiitos avusta Jussi OH6FYP:lle isosta panoksestasi antennitalkoissa, ilman apua olisi antenni tuskin ylös noussut, fb THX!

Diamond CP-6R:n koevirittelyä "maantasolla"

Diamondi kotiutui ja kasautui näppärästi, helppo antenni rakentaa.. Pala palaan ja loput varaosiksi eikun.. Eipä tuota juuri väärin kai voisikaan kasailla jos nyt sitten radiaalit laittaa eri järjestykseen kuin ohjeessa on, tiedä häntä onko silläkään mitään vaikutusta..

Antennin kasaus tosiaan oli melko simppeli, osat sopivat toisiinsa vain yksin päin joten eipä tuota väärin voi ilman väkivaltaa kasata. Kasailun jälkeen oli aika koeviritellä antenni, tämä antennihan on kiinteämittainen vertikaaliosuudeltaan ja SWRät säädetään maatasojen pituutta muuttamalla.

Varastosta paripätkää hongkongin lipputankoa, toinen kiinni aidankylkeen ja toiseen antenni - helppo nostaa alas ja muuttaa maatason pituutta.. Antenni virittyi yllättävän helposti, emännän pienoisella avustuksella kaikki bandit oli nätisti vireessä noin 30 minuutin turjaamisen jälkeen. Sen mitä ne on sitten kun antenni on lopullisessa paikassaan näkee sitten, nettikeskusteluissa moni on kertonut jotta vireys on jotain aivan muuta kun antennia nostaa ylöspäin, jää nähtäväksi..

CP-6 Projekti etenee..

Noniin, projekti alkaa olemaan siinävaiheessa että hyvin suunniteltu on puoliksi tehty ja täytyy alkaa tekemään jotain sen eteen että antenni on ylhäällä ennen talvea. Tänään tuli noudettua radiorompepäiviltä tuo Utec OY:ltä tilaamani antenni ja eihän sitä malttanut olla unboxaamatta täälä mökillä :D. Onhan tuossa osia riittämiin, ensiviikolla koekasaamista ja esivirittelyä alempana jonka jälkeen sitten asennusta lopulliseen paikkaan.. Kyl se siitä!

Huonot romppeet oli kun mitään ei kotiintuotavaksikaan tarttunut... eiku..

Radiohullut-kerhon "Lekenraarinen RadioRompespäivä 2015" tuli ja meni, sielä tuli myös käytyä. Mukava tapahtuma kaikenkaikkiaan! Sai tavata tuttuja kauempaakin aina kemistä helsinkiin saakka ja tulihan sieltä ostoksiakin mukana raahattua.. Loppumetreillä alkoi XYL:n suunnasta jo tulemaan katseita että "Laita vaan se lompsa takas taskuun" =D.

Jotain sieltä tarttui juu..

Yllätyksenä eräästä pöydästä löytyi MDR valmiiksi tehdyllä näyttö-modiksella ja gepsillä, täytyihän se napata joukkoon kun hintakaan ei mailmaa kaatanut..

Diamond NR2-70 0dB 2m, 3dB 70cm. Hyvä cityantenni, mahtuu parkkihalleihin

Tämä oli mukava löytö, HF-convertteri RTL-SDR tikulle

Samainen kapistus ilman pussukkaa..

N-Liittimiä, vitosella 6, crimpattavia RG213:lle..

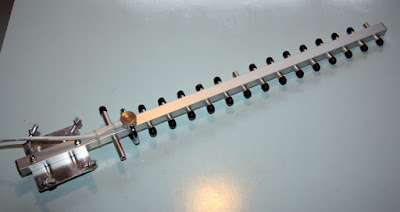

Heräteostoksia.. Wifi-yagi

Made in China, gainiakin luvataan.. Testaillaan..

Toinen wifi-aiheinen heräteostos. Reilu metrin pitkä omni-antenni 2.4GHz:lle

Wifi-kepakon alapää paljaana :)

Wouxun 2m/70cm tehoantenni

Wilson 5000 CB-piiska, mitähän tälle keksis?

Tästä ei kerinnyt kuvaa napata ennenko oli jo autonkatolla,
SG7900 supergainer diamondilta..

Kiinnikkeitä ja rumaa baluunia..

Uglybalunin toiminnasta ja merkityksestä ovat monet montaa mieltä, itselläni on positiivisia kokemuksia GP-antennejen kanssa RF-ongelmien hoidosta ko. yksinkertaisella kikalla. Taannoin 20m 1/4~ GP-antennilla workkiessani tuumasi Sveitsin Heikki että mikkilinjaan paukkuu RF pahasti. Pikainen kipaisu ulos ja ylimääräinen ~5m koksia kiepille antennin alapäähän ja nipparilla kiinni syöttöputkeen. Takaisin bandille ja ongelma poistui tuolla. Interweppiä selanneena olen havainnut monella olevan myös CP-6 antennin kanssa käytössä ko. laitos joten ajattelin itsekkin tuollaisen tuonne vääntäistä. Eipä tuo ~5m RG213-kaapelia lisää syöttölinjassa ainakaan vaimennuksia HFllä nosta joten tuskin siitä mitään haittaakaan on?

Romulaatikkoa ja varastoa hetken kaiveltuani tuli vastaan sopivat kamppeet ugly-baulunin eli koksikuristimen rakenteluun. Alumiininen kiinnitysosa joka on irroitettu vanhasta ala-vhf tv-yagista sekä pätkä viemäriputkea.

Lopputulos on no, uglybalun kuuluukin olla kai ruma? Eipä tämä kuitenkaan hirveästi häpeä ja tuola mastossa killuessaan ei varmasti erotu haitakseen..  Telkkariantennista irrotetun kiinnikkeen kiinnitin viemäriputken toisessa päässä olevaan levennykseen jolla myös hieman pelaa kötöstystä irti mastoputkesta. Eipä tuo kauas siitä tule mutta haittaako tuo mitään? En tiedä. Viisaammat väitelkööt siitä, tälläinen siitä tuli ja se saa kelvata :).

Isoimman työn kannattelusta hoitaa 8mm pultti jolle sopivasti oli vastakierteet kiinnikkeessä. Alemmas laitoin sivuille 5mm ruuvit läpi jotka ovat varmistuksena ja lähinnä pitämässä balunia suorassa, jos nyt vaikka valio- tai ingman-tuulet sitä koittavat käännellä.

Pahoittelen kuvien heikkoa laatua, kännykkäkamerankanssa soheltaessa niistä tuli hieman tärähtäneitä, kyllä niistä selkoa silti saa :).

Uglybalunin valmistumisen lisäksi projekti liikahti eteenpäin myös sillä että mastoputken kiinnikkeet saapuivat tänään. Eipä voi taloon.com-verkkokauppaa moittia ainakaan hitaasta palvelusta, tilausksen löin verkkokauppaan eilen aamusta ~7 jälkeen, toimitus kotiovelle tänään klo 13 nurkilla. Tulivat muuten rahtikirjan mukaan suoraa SLO:n varastolta.

Kiinnikkeet näyttää hyvältä, kyllä näillä pärjätään. Mastoputkikin on jo päädyllä odottamassa, maadoituskamppeet hyllyllä joten alkaa projekti olemaan siinävaiheessa ettei enää puutu muuta kuin itse antenni. Sen toimitus / nouto tapahtuukin radiohullujen järjestämien rompepäivien yhteydessä ensi lauantaina huissilla. Rompepäivistä voi tsekata lisäinfoa radiohullujen sivulta.

Wanhalle miniläppärille uusi elämä..

Mietiskelin tuossa mm. sähkölaskun suuruutta ja pieniä keinoja sitä pienentää niin yhtenä asiana pomppasi heti mieleen APRS-iGaten palvelinkone.. Tähänasti palvelimen virkaa on hoitanut hamshackin PC, joka on siis pöytäkone 380W virtalähteellä, c2d-intel jne. joka haukkaa kyllä mukavasti vaikkei kuormitusta suuremmin olisikaan. Mietin tuohon ratkaisuja, mitä löytyisi kotikonstein ilman kauppaanlähtöä.

Hyllystä löytyi vanha samsun miniläppäri joka aikanaan tuli näppäimistö, kiintolevy ja muistivikaisena minulle. Näppäimistö siinä ei toimi edelleenkään mutta uudet muistit ja kiintolevy sisään niin kyllähän tuota käyttää usb-näppiksellä sen vähän mitä asennusvaiheessa tarvitsee. Avasin koneen ja irrottelin kaiken ylimääräisen tehoavievän kuten webkameran, wifi-kortin, 3g-modeemin, akun jne. ja asentelin vekottimeen ubuntun server-paketin. Koneen speksit mainitakseni Intel Atom 2x1.6GHz, 2GB DDR3 ja 80GB sata-kiintolevy, kamalan ylitehoinen tämäkin tuohon hommaan ;).

Homma toimii, kun käyttis on asennettu, ensimmäisenä sisään ssh-palvelin jonka jälkeen koneen sisältä vielä kaikki näyttöön liittyvätkin piuhat irti ettei sekään kuluta virtaa tahi lämpene turhanpäiten ja verkonkautta SSH:lla konffailemaan. Sarjaporttiahan koneessa ei ole mutta laadukas USB<>RS232-adapteri hoitaa sen homman mukavasti.

APRX sisään, kopsataan toimivaksi rukattu konffifilee hamshack-pc:ltä, ainoa muutos jonka joutui tehdä oli modeemin polku /dev/tty0 -> /dev/tty0USB, muuten se menikin samoilla asetuksilla ja hurahti nätisti pyörimään. Koneen maksimikulutus on n. 40W, lähes täysin idle-tilassa riisuttuna tuo tuskin kuluttaa 10Wattiakaan, tämänkin voi toki tarkistaa jossainkohtaa kun jonkun mittarin lyö väliin..

Vielä asettelu hyllynpäälle ja hieman johdotuksia siistimmin ettei rönsyile - siinäpä se. Sitä ei tiedä kauanko tuo läppäri jaksaa toimia, toivotaan pitkää ikää :).
